709/709H/710
Bedienungshandbuch
Über den Stromkreis, nur Kommunikator
Im Modus Communicator Only (Nur Kommunikator) ist das
Produkt über den Stromkreis angeordnet, und die
Schleifenspannung wird extern bereitgestellt. In Abbildung 22, die
den Modus „Communicator Only" (Nur Kommunikator) darstellt,
muss in der Schleife der 250 Ω-Widerstand vorhanden sein.
24-V-Stromversorgung
24 V
4 mA bis 20 mA
4 mA to 20 mA
Supply
RL ≥25 Ω
RL ≥ 250 Ω

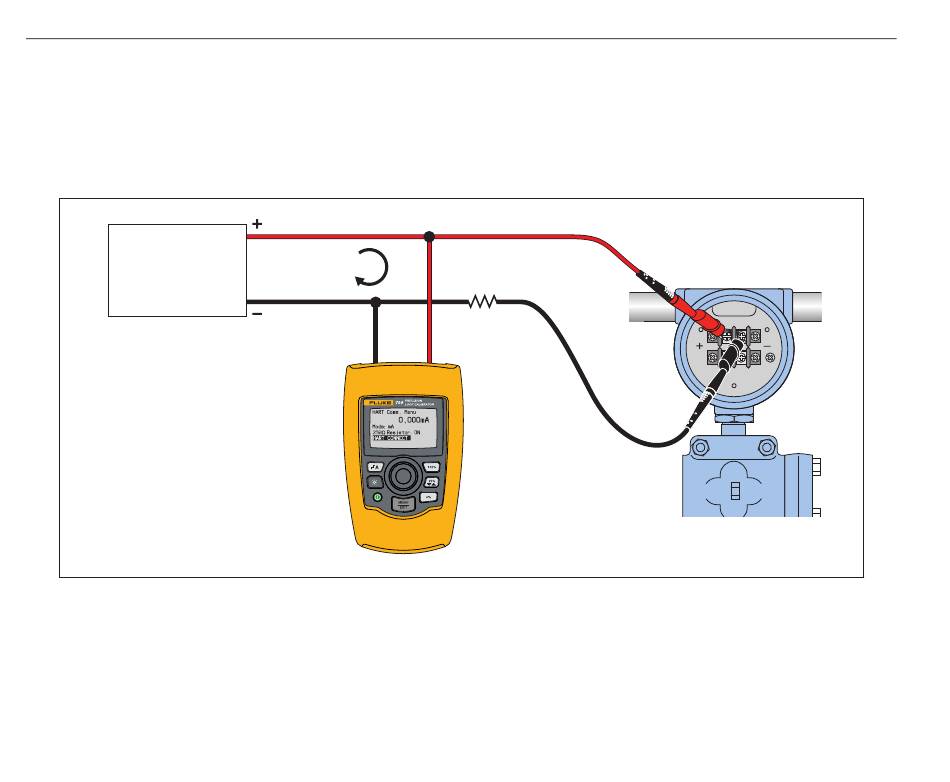

Abbildung 22. Anschlüsse für „Über den Stromkreis, nur Kommunikator"
20
