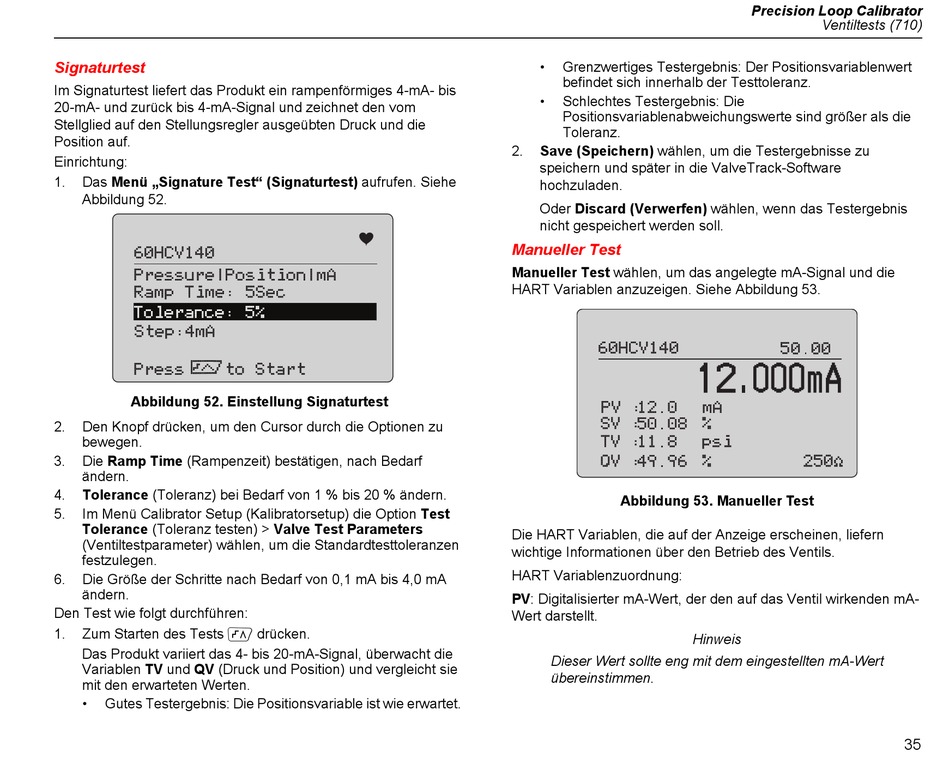

Signaturtest

Im Signaturtest liefert das Produkt ein rampenförmiges 4-mA- bis
20-mA- und zurück bis 4-mA-Signal und zeichnet den vom
Stellglied auf den Stellungsregler ausgeübten Druck und die
Position auf.
Einrichtung:
1. Das Menü „Signature Test" (Signaturtest) aufrufen. Siehe
Abbildung 52.
Abbildung 52. Einstellung Signaturtest
2. Den Knopf drücken, um den Cursor durch die Optionen zu
bewegen.
3. Die Ramp Time (Rampenzeit) bestätigen, nach Bedarf
ändern.
4. Tolerance (Toleranz) bei Bedarf von 1 % bis 20 % ändern.
5. Im Menü Calibrator Setup (Kalibratorsetup) die Option Test
Tolerance (Toleranz testen) > Valve Test Parameters
(Ventiltestparameter) wählen, um die Standardtesttoleranzen
festzulegen.
6. Die Größe der Schritte nach Bedarf von 0,1 mA bis 4,0 mA
ändern.
Den Test wie folgt durchführen:
1. Zum Starten des Tests  drücken.
Das Produkt variiert das 4- bis 20-mA-Signal, überwacht die
Variablen TV und QV (Druck und Position) und vergleicht sie
mit den erwarteten Werten.
• Gutes Testergebnis: Die Positionsvariable ist wie erwartet.
• Grenzwertiges Testergebnis: Der Positionsvariablenwert
befindet sich innerhalb der Testtoleranz.
• Schlechtes Testergebnis: Die
Positionsvariablenabweichungswerte sind größer als die
Toleranz.
2. Save (Speichern) wählen, um die Testergebnisse zu
speichern und später in die ValveTrack-Software
hochzuladen.
Oder Discard (Verwerfen) wählen, wenn das Testergebnis
nicht gespeichert werden soll.

Manueller Test

Manueller Test wählen, um das angelegte mA-Signal und die
HART Variablen anzuzeigen. Siehe Abbildung 53.
Abbildung 53. Manueller Test
Die HART Variablen, die auf der Anzeige erscheinen, liefern
wichtige Informationen über den Betrieb des Ventils.
HART Variablenzuordnung:
PV: Digitalisierter mA-Wert, der den auf das Ventil wirkenden mA-
Wert darstellt.
Dieser Wert sollte eng mit dem eingestellten mA-Wert
übereinstimmen.
Precision Loop Calibrator
Ventiltests (710)
Hinweis
35
