Komponenten - SystemAir Topvex SoftCooler TR09-15 Installationsanleitung

4.3

Komponenten

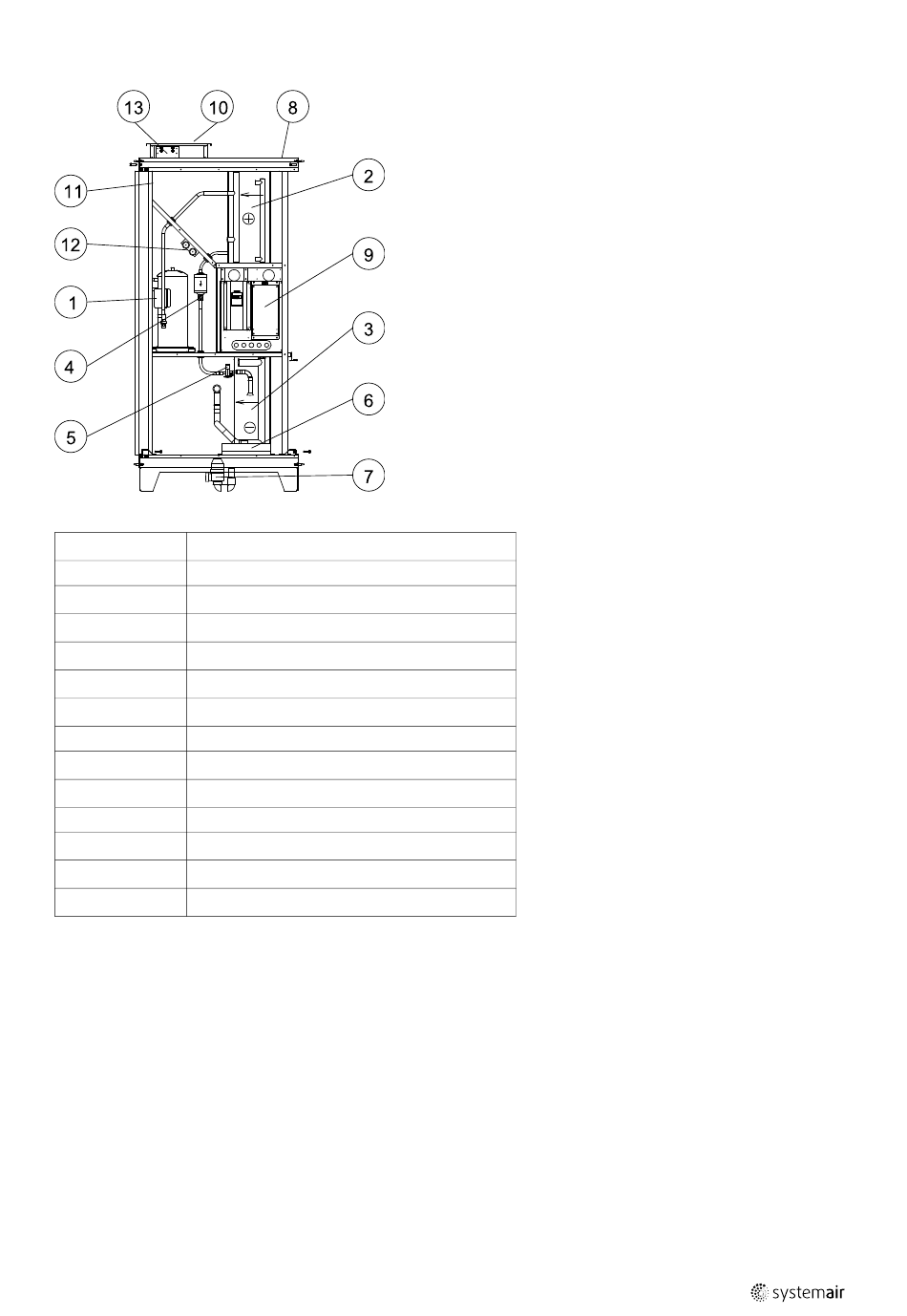

Bild 2 Anschlüsse und Grundkomponenten in Geräten mit linksseitigem Anschluss
Position
Beschreibung
1.
Verdichter
2.
Verflüssiger
3.
Verdampfer
4. Filtertrockner mit Schauglas
5.
Expansionsventil
6. Tropfwanne mit Ablauf
7.
Geruchsverschluss
8.
Kabeltülle für externe Verkabelung
9.
Schaltschrank mit Frequenzumwandler
10.
Fortluftkanalanschluss
11.
Fortluftsensor, EHS
12.
Druck-/Heißgasschalter
13.
Messstellen Kühlsystem hoch/tief
