| Installation
6.4.1

Montage des Topvex SoftCooler

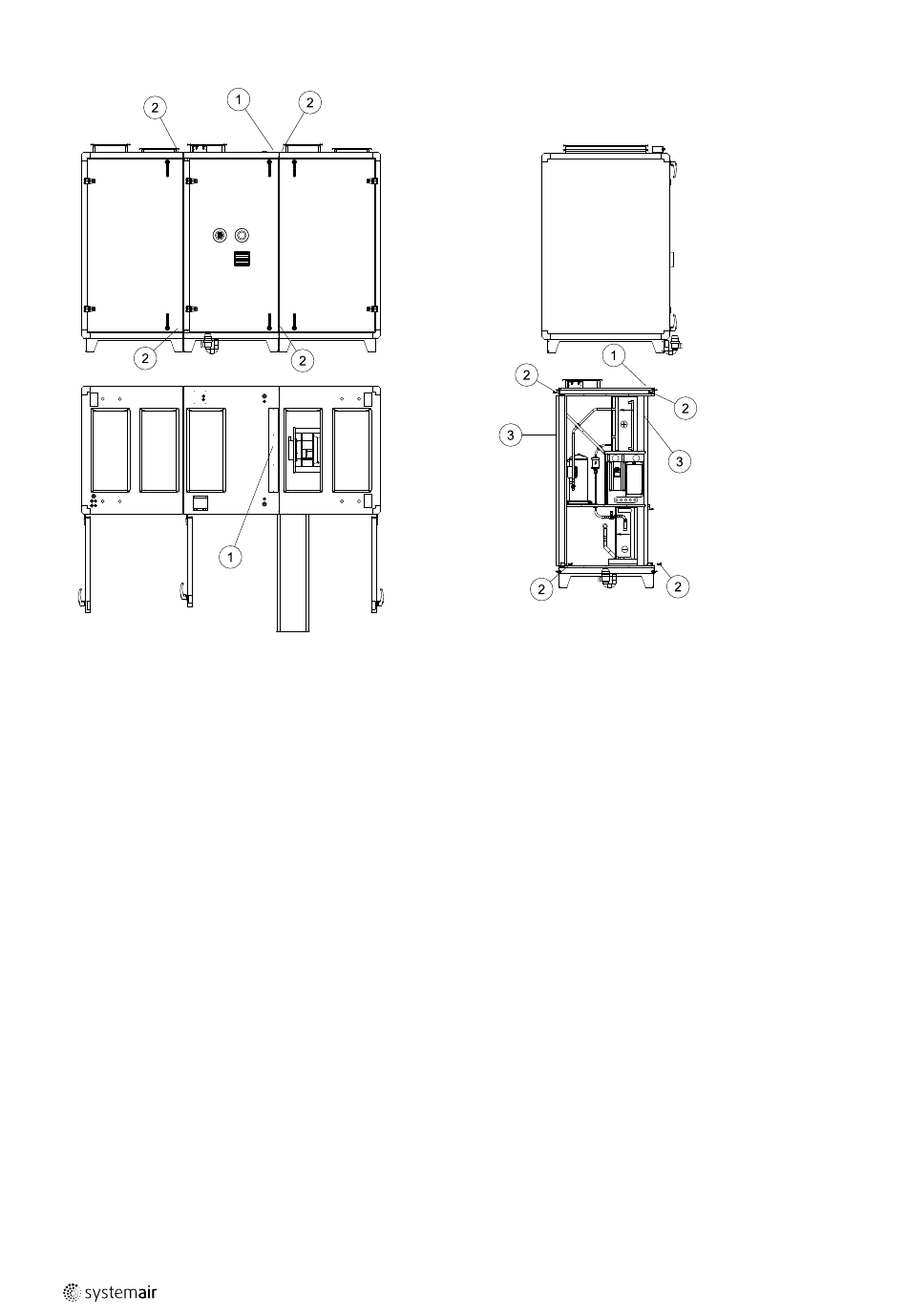

Bild 7 Linksseitiges Gerät
Achten Sie darauf, dass die Dichtungsbänder und die Dichtflächen zwischen den Gerätehälften unbeschädigt sind.
1. Um Zugang zu den oberen Montageschrauben (M8) zu erhalten, die rechteckige Abdeckplatte an der Oberseite des
Topvex SoftCooler abnehmen.
Das Topvex SoftCooler zwischen den beiden Hälften des Lüftungsgeräts positionieren und die beiden Hälften vorsich-
tig zusammendrücken.
2. Nach erfolgter Verbindung der drei Teile: Die oberen und unteren Montageschrauben zur Verbindung der Teile
festschrauben.
3. Die elektrische Verkabelung an den elektrischen Anschlusskasten des Topvex TR anschließen. Die elektrischen
Schnellkupplungen und die transparenten Luftschläuche auf beiden Seiten des Topvex SoftCooler anbringen. Dabei
auf korrekte Positionierung gemäß Kennzeichnung achten.
Montieren Sie die Platte „A" Abbildung 6, den Wärmeaustauscher, den Abluftventilator und den Filter.
6.4.1.1 Kanalanschlüsse
Nach Verbindung des Topvex SoftCooler mit den beiden Teilen des Lüftungsgeräts befinden sich an der Oberseite des
Geräts insgesamt 5 Kanalanschlüsse: Außenluft, Zuluft, Abluft und 2 Fortluft. Die Kanalanschlüsse können auf zwei ver-
schiedene Arten ausgeführt werden, mit oder ohne Bypass-Funktion für die Fortluft.
Bei Kanalanschlüssen ohne Bypass-Funktion an der Fortluft werden nur 4 Kanalanschlüsse verwendet. Der Fortluftkanal
ist in diesem Fall an den Fortluftkanalanschluss am Topvex SoftCooler-Modul anzuschließen. Der Fortluftkanalanschluss
am Lüftungsgerät muss mit der im Lieferumfang des Topvex SoftCooler enthaltenen Verschlussscheibe verschlossen
werden.
Bei Kanalanschlüssen mit Bypass-Funktion an der Fortluft werden alle 5 Kanalanschlüsse verwendet. Der Fortluftkanal
ist in diesem Fall sowohl an den Fortluftkanalanschluss am Topvex SoftCooler-Modul als auch an den Anschluss am Lüf-
tungsgerät anzuschließen.
HINWEIS: An jedem Fortluftkanalanschluss müssen motorisierte Federrücklauf-Klappen angebracht werden.
