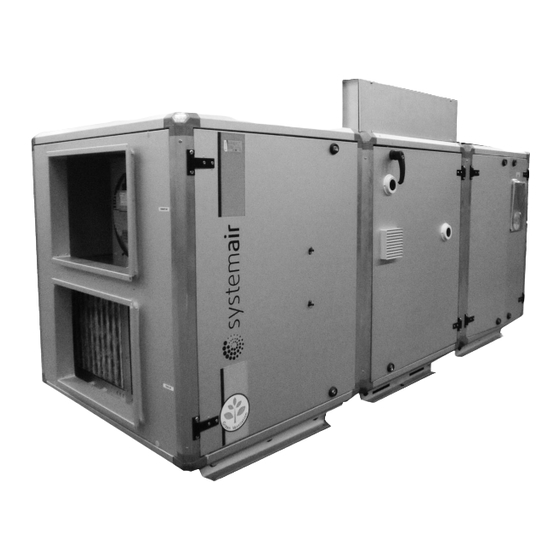

SystemAir Topvex SoftCooler SR09 Betriebs- Und Wartungsanleitung
Vorschau ausblenden
Andere Handbücher für Topvex SoftCooler SR09:
- Installationsanleitung (24 Seiten)
Verwandte Anleitungen für SystemAir Topvex SoftCooler SR09
Inhaltszusammenfassung für SystemAir Topvex SoftCooler SR09

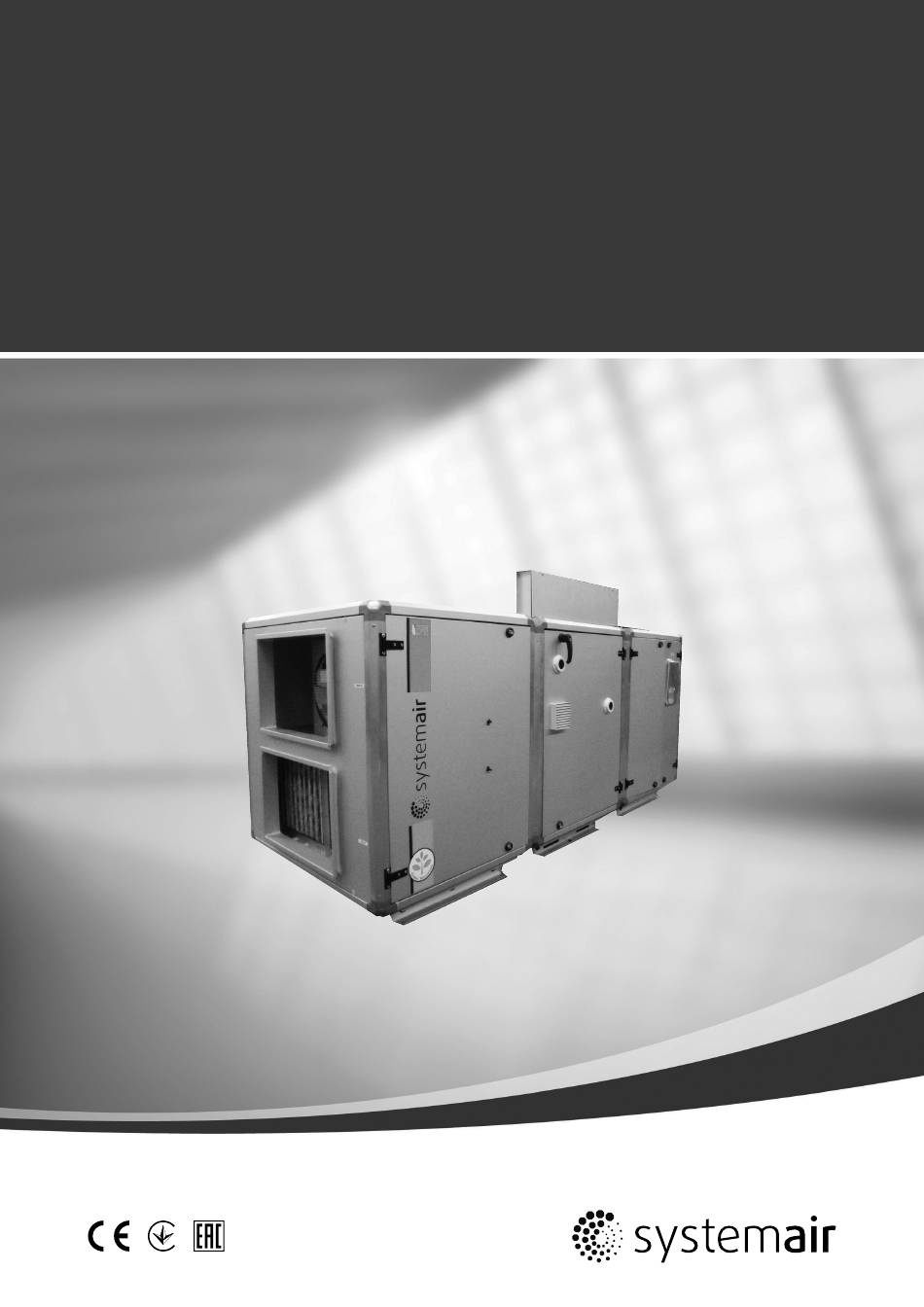

- Seite 1 Topvex SoftCooler SR09, SR11 Betriebs- und Wartungsanleitung Aus dem Englischen übersetztes Dokument | 2087662 · A002...
- Seite 2 2087662 | A002...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Warnhinweise ..........1 Produktbeschreibung ........1 Komponenten ........1 Schaltschrank ........2 Installieren des Gerätes ........3 Installation..........3 Kältemittel, Kontrolle/Aufzeichnung ....3 Funktionsbeschreibung........4 Allgemeines..........4 Leistungsregelung ........4 Leistungsbegrenzung ......4 Ablaufschema Kühlung ........5 Die Kühlfunktion........5 Komponenten und Funktion......6 6.2.1 Verdichter ........6 6.2.2 Frequenzumwandler (FC) .....6 6.2.3 Leistungsregelung ....10 6.2.4 Verdichterschutz ...... -
Seite 5: Warnhinweise
Warnhinweise | Warnhinweise Die folgenden Hinweise kommen in den verschiedenen Abschnitten des Dokuments vor. Gefahr • Vergewissern Sie sich, dass das Gerät von der Stromversorgung getrennt ist, bevor Sie Wartungs- oder Elektroarbeiten durchführen! • Alle elektrischen Verbindungen müssen durch einen autorisierten Installateur und in Übereinstimmung mit den lokalen Vorschriften und Bestimmungen ausgeführt werden. -
Seite 6: Schaltschrank
| Produktbeschreibung Position Beschreibung Verdichter Verflüssiger Verdampfer Filtertrockner mit Schauglas Elektronisches Expansionsventil Tropfwanne mit Ablauf Geruchsverschluss Kabeltülle für externe Verkabelung Schaltschrank Frequenzumwandler Druck-/Heißgasschalter Messstellen Kühlsystem hoch/tief Schaltschrank Bild 2 Schaltschrank Position Beschreibung Klemmenblock, Netzstromversorgung Lasttrennschalter (MCB) Ölerhitzer Relais 2087662 | A002... -
Seite 7: Installieren Des Gerätes
Installieren des Gerätes | Position Beschreibung Klemmenblock, interne/externe Anschlüsse Frequenzumwandler Gleichstromdrossel 24 V-Transformator LCD-Display Installieren des Gerätes Installation Bild 3 Installation, linksseitiges Gerät Position Beschreibung Zuluft Abluft Außen Fortluft VAV-Drucktransmitter, Zuluft (Zubehör) VAV-Drucktransmitter, Abluft (Zubehör) Klappe und Motor, Fortluft (Zubehör) Klappe und Motor, Außenluft (Zubehör) Sensor Zuluft Topvex SoftCooler SR... -
Seite 8: Funktionsbeschreibung
| Funktionsbeschreibung Funktionsbeschreibung Bild 4 Linksseitiges Gerät Position Beschreibung Abluftventilator Zuluftventilator Temperatursensor Zuluft Temperatursensor Außenluft Temperatursensor Abluft Regler E28 Rotorsteuerung Rotormotor Wärmetauscher Klappe Außenluft (Zubehör) Klappe Fortluft (Zubehör) Frequenzumwandler Verdichter Verdampfer Verflüssiger Verflüssiger-Drucksensor OT/ET Überhitzung/Höchsttemperaturschalter FGS/FGE Luftfilter-Druckschalter Allgemeines Die Regeleinheit E28 (UC) misst die Temperatur über den Abluft-Temperatursensor (ETS) und hält dann die genaue ein- gestellte Temperatur durch Sequenzregelung des Verdichters (CPR), des Wärmetauschers (HE) und des Heißwasser-/ Elektroerhitzers (HWL/H, ELH). -
Seite 9: Ablaufschema Kühlung
Ablaufschema Kühlung | Hinweis! Diese Anleitung beinhaltet Funktionen des Topvex Softcooler SR. Eine vollständige Beschreibung der Funktionen finden Sie in der „Installationsanleitung des SR 09,11, TR 09-15“. Ablaufschema Kühlung Die Kühlfunktion Abluft Zuluft Verdichter Kurbelgehäuseheizung Tropfwanne Verdampfer Filtertrockner Frequenzumwandler Heißgasschalter Drucksensor Verflüssiger Druckschalter, Hochdruck... -
Seite 10: Komponenten Und Funktion
| Ablaufschema Kühlung Das Kältemittel durchläuft ein vollständig geschlossenes System in folgender Reihenfolge: Verdampfer, Verdichter, Ver- flüssiger und zuletzt Expansionsventil. Der Verdichter sorgt für einen geringen Druck im Verdampfer, wodurch der Sie- depunkt des Kältemittels gesenkt wird und das durch das Expansionsventil einströmende Kältemittel verdampft (gekocht) wird, was eine Wärmeabsorption zur Folge hat. -
Seite 11: 1.1Benutzeroberfläche
Ablaufschema Kühlung | 6.2.2.1.1Benutzeroberfläche • Glockensymbol Anzeige der Liste aktiver Alarme • Prg Zugang zum Hauptmenübaum • Esc Zurück zum vorherigen Bildschirm • Nach-oben-Pfeil Eine Liste nach oben scrollen oder den auf dem Display angezeigten Wert erhöhen • Eingabe-Pfeil Zugang zum ausgewählten Untermenü oder Bestätigung des eingestellten Werts •... -
Seite 12: 1.5Pc-Menü: Power+ Benutzerdefiniert
| Ablaufschema Kühlung 6.2.2.1.3Pa-Menü: Power+ Konfiguration Vorbehalten für die Konfiguration des Power+ Wechselrichters (z. B. „Verdichtermodell"): generell muss für dieses An- wendungsprogramm nicht auf diese Masken zugegriffen werden, da vom Hersteller bereits alle erforderlichen Einstel- lungen konfiguriert wurden. Diese Maske ermöglicht die Auswahl des über Power+ gesteuerten Verdichtermodells. Jede Änderung muss über den Befehl „Standardeinstellung“... - Seite 13 Ablaufschema Kühlung | Konfiguration der BLDC-Motorart. Die Grundfrequenz ist die Frequenz bei der die maximale Spannung angewendet wird. Die Grundspannung ist die maximale auf den Motor angewendete Spannung. Der Nennstrom ist der Strom bei Volllast. Der Leistungsfaktor wird bei der BLDC-Motorart nicht verwendet.
-
Seite 14: Leistungsregelung
| Ablaufschema Kühlung Diese Parameter optimieren die erste Motoranlaufphase und die entsprechende Schätzung der Position und der Motorengeschwindigkeit. Spezielle Funktionseinstellungen für die direkte Eingabe eines bestimmten Parameters, eines neuen Wertes in den Power+. 6.2.3 Leistungsregelung Die Steuereinheit E28 im Lüftungsgerät gibt ein Anforderungssignal („Y3-Kühlung“, 0-10 V DC) in Abhängigkeit von der aktuellen Kühlanforderung in der Abluft (oder im Raum) aus. -
Seite 15: Wartung
Wartung | Wartung Vorsicht Die Wartung des Topvex SoftCooler ist von äußerster Wichtigkeit für den Umwelteinfluss, die Betriebseffizienz, die Haltbarkeit, die Sicherheit und die Funktionen der gesamten Anlage. Lesen Sie unbedingt die Warnhinweise in Kapitel 1 und den Abschnitt Kältemittelkontrolle/Meldung, Kapitel 4 bevor Sie jegliche Arbeiten am SoftCooler durchführen. -
Seite 16: Alarme
| Alarme Alarme Wenn ein Alarm ausgelöst wird, wird eine Nachricht angezeigt, das entsprechende LED leuchtet auf und gegebenenfalls wird das Alarm-Relais aktiviert. Die Alarme können in drei Kategorien unterteilt werden: • Schwerwiegende Gerätealarme (diese stoppen den Verdichter). • Alarme, die eine oder mehrere Funktionen des Systems unterbrechen. •... - Seite 17 Alarme | Alarme forts. Verzögerung Alar- Display-Beschreibung Zurückset- Alarm- Maßnahme Relais Code Alarm Power+ Nr. 1 0. Kein Fehler 1. Überstrom 2. Motorüberlast 3. Überspannung 4. Unterspannung 5. Antrieb über T 6. Antrieb unter T 7. Überstrom HW 8. Motorüberhitzung 9.
- Seite 18 | Alarme Alarme forts. Verzögerung Alar- Display-Beschreibung Zurückset- Alarm- Maßnahme Relais Code AL22 Drucksonde U7 defekt oder getrennt Automatisch 60 Sek. Verdichter aus AL23 Abtauen wird nach Ablauf der max. Zeitdauer Automatisch Abtausperre beendet AL24 20 s GLS offline (Bit unverändert) Automatisch Je nach Einstellung...
- Seite 19 2087662 | A002...
- Seite 20 Systemair Sverige AB Industrivägen 3 SE-739 30 Skinnskatteberg, Sweden Phone +46 222 440 00 Fax +46 222 440 99 www.systemair.com...
