Taurus TF-WS5 Montage- Und Bedienungsanleitung Seite 21

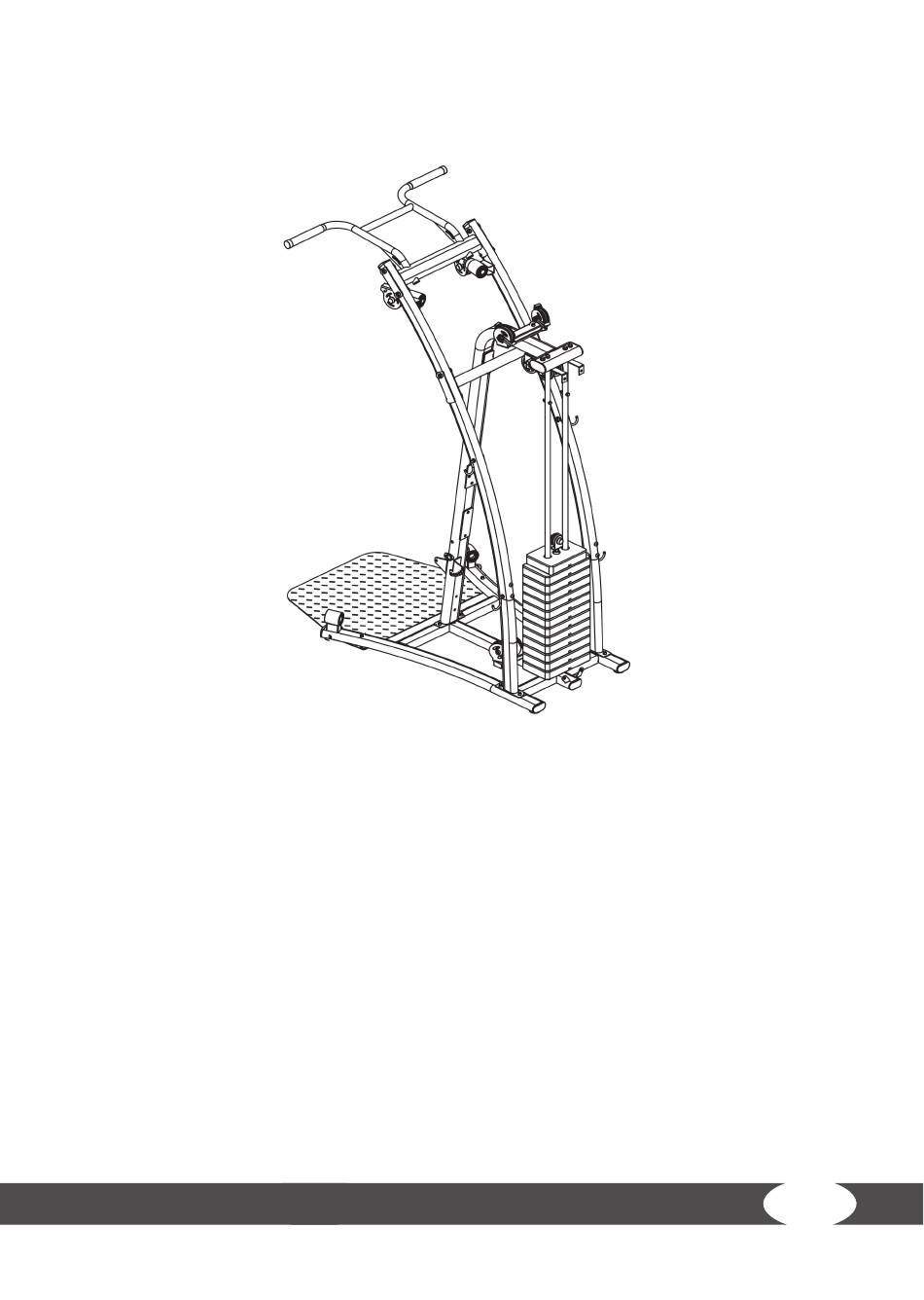

Schritt 5: Aufbau
Montieren Sie den Verbindungsrahmen (39) am Frontrahmen (20) mit insgesamt zwei Schrauben
(40) und zwei Unterlegscheiben (3).
Montieren Sie den Verbindungsrahmen (39) an dem rechten und dem linken Rahmenrohr (30) mit
insgesamt vier Schrauben (37), acht Unterlegscheiben (3), zwei Verstärkungsplatten (38) und vier
Muttern (4).
Montieren Sie die Klimmzugstange (36) an dem rechten und dem linken Rahmenrohr (30) mit insge-
samt vier Schrauben (37), acht Unterlegscheiben (3), zwei Verstärkungsplatten (38) und vier Muttern
(4).
21
