Taurus TF-WS5 Montage- Und Bedienungsanleitung Seite 17

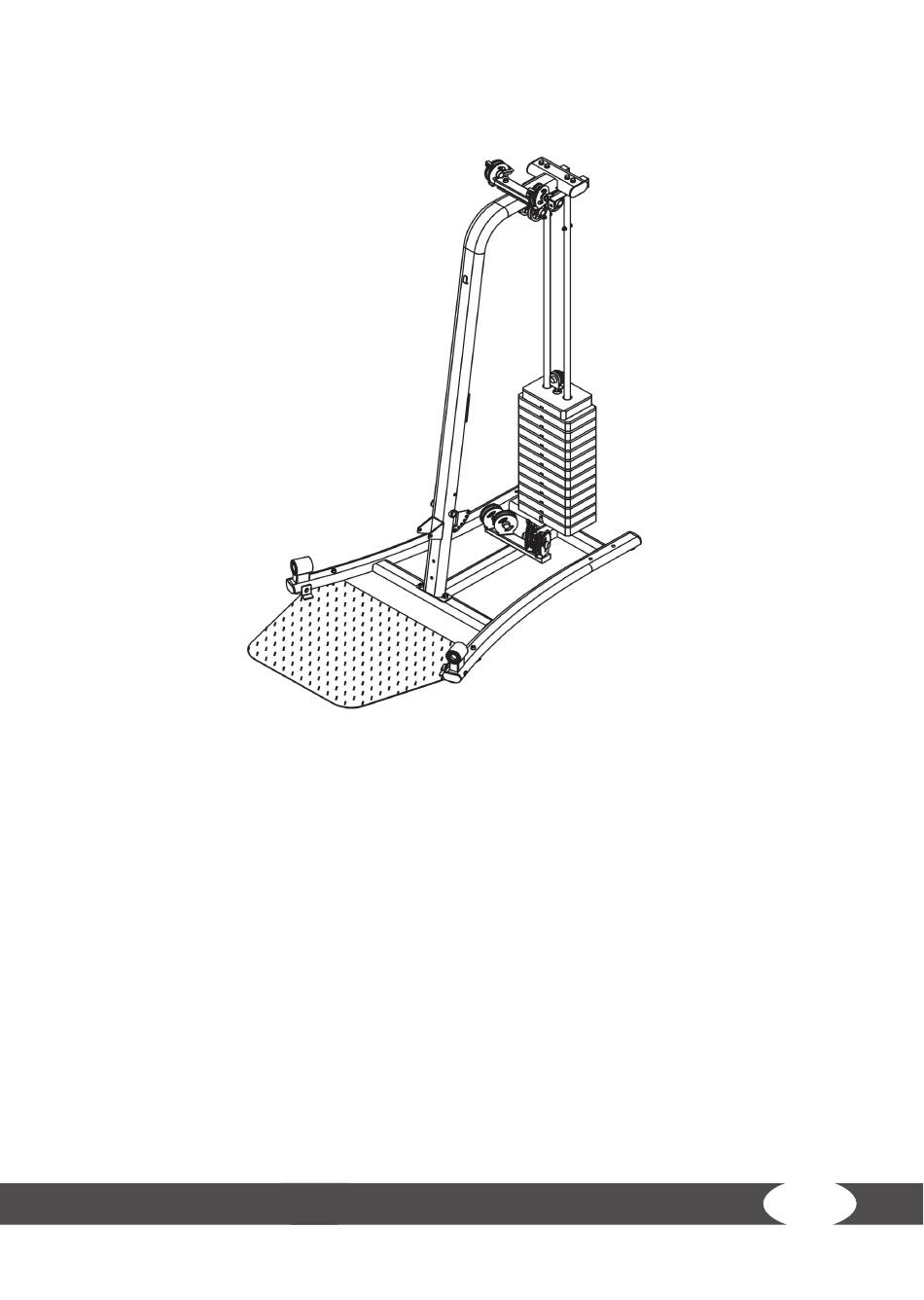

Schritt 3: Aufbau
Montieren Sie die obere Rollenhalterung (26) am Frontrahmen (20) mit insgesamt zwei Schrauben
(27), vier Unterlegscheiben (9) und zwei Muttern (25).
Montieren Sie den Rahmen für die Gewichtsabdeckung (23) am Frontrahmen (20) mit insgesamt
zwei Schrauben (24) und vier Unterlegscheiben (9).
Montieren Sie die Führungsstangen (8) am Frontrahmen (20) mit insgesamt zwei Schrauben (24) und
zwei Unterlegscheiben (9).
Montieren Sie den Frontrahmen (20) am Grundrahmen (1) mit insgesamt zwei Schrauben (21), zwei
Unterlegscheiben (3) und zwei Muttern (4).
17
