3
+
+
–

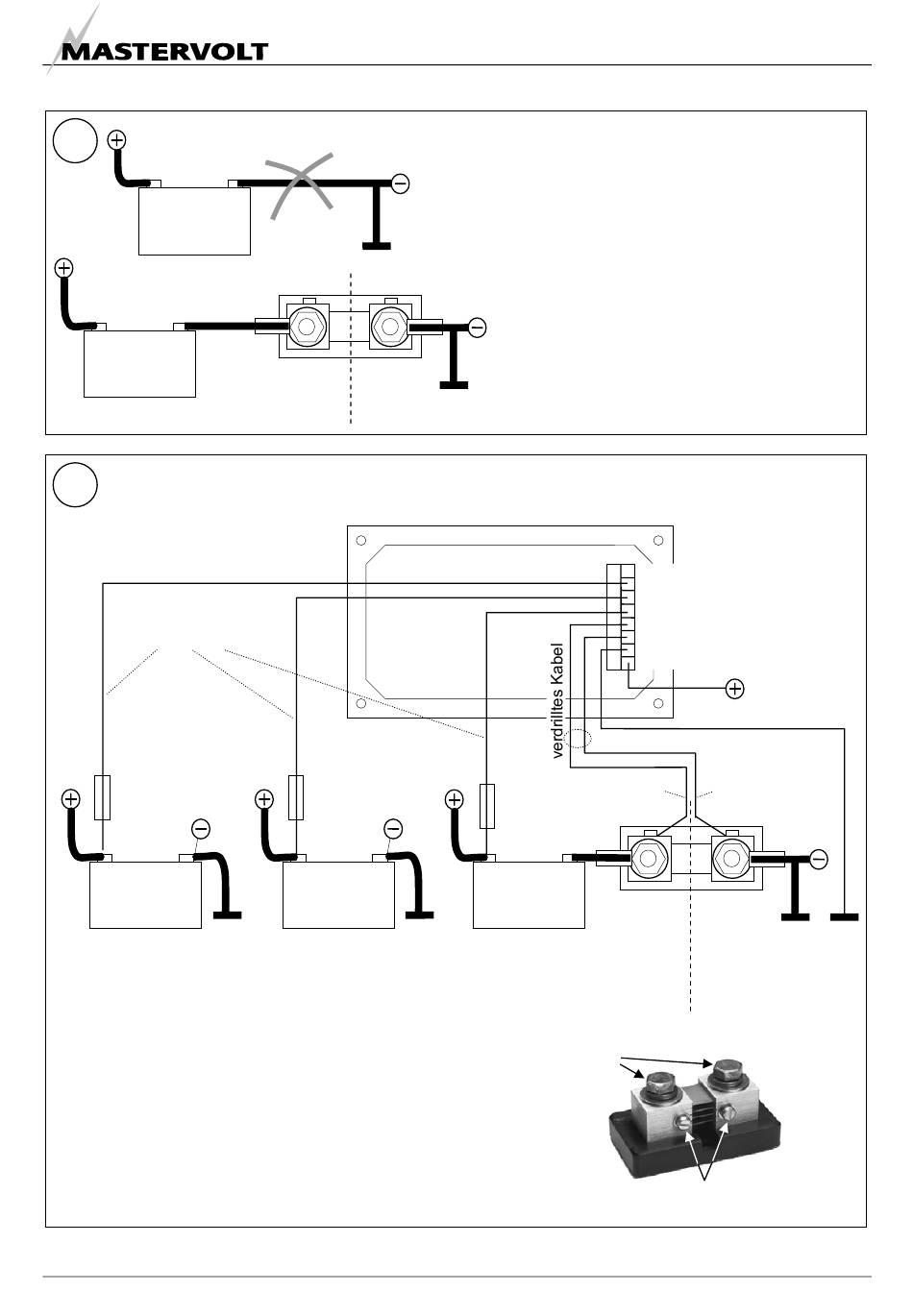

Schließen Sie den Masterlink BTM III an, so wie nachstehend dargestellt, aber setzen Sie die
4
2A-T Sicherungen des Spannungs-Sensorkabels noch nicht ein!
Masterlink BTM III
Spannungs-
Sensorkabel
Sicherung 2A-T
+
–
Batteriebank 3
Anmerkungen:
•
Der Anschluss der Batterien 2 und 3 ist wahlweise
•
Alle Kabel sollten so kurz wie möglich sein
•
Kabel nicht in der Nähe von Geräusch
erzeugenden Leitern verlegen
•
Ausreichende Maßnahmen ergreifen, um eine
Korrosion der Kabel und Anschlüsse zu
verhindern
•
Vertauschen Sie nicht die Kabel der Lastseite und
der Batterieseite
DE / Masterlink BTM-III / November 2006
–
Batterieseite
Lastseite
Rückansicht
Sicherung 2A-T
+
–
Batteriebank 2
Verdrahtung des Shunt (nur Batteriebank 1)
•
Trennen Sie die Verdrahtung vom
Batterie-Minuspol.
•
Installieren Sie den Shunt mit dem
Hochleistungs-Batteriekabel zwischen
den Minusdrähten und dem Batterie-
Minuspol.
Anmerkung: Wenn verschiedene
Minuskabel mit dem Batterie-Minuspol
verbunden wurden, stellen Sie sicher, dass
alle Kabel an der Lastseite des Shunt
angeschlossen sind.
Batterieseite
Sicherung 2A-T
+
–
Batteriebank 1
(Service-Batterie)
Batterieseite
Batteriekabel hier
anschließen
Verdrilltes Kabel hier anschließen
INSTALLATION
LOW BATT RLY
+ BATTERY 3
+ BATTERY 2
+ SERVICE BATTERY
SHUNT BATT SIDE
SHUNT LOAD SIDE
GROUND
+ POWER SUPPLY
Gleichstrom-
zufuhr
8...50VDC
Lastseite
Lastseite
83
