INSTALLATION
Optionen:
5

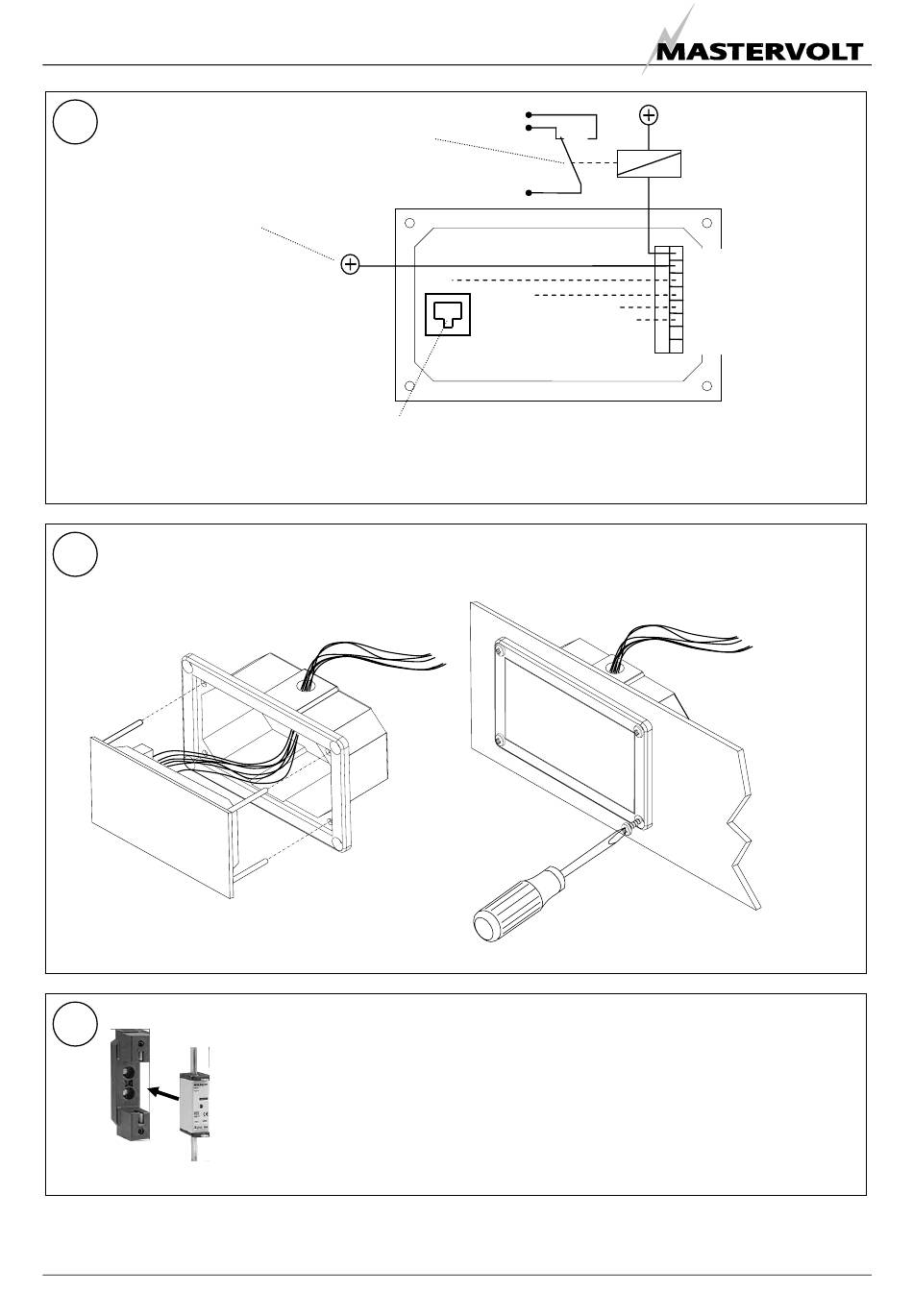

Option: Anstatt eine Batterie
anzuschließen, kann der DC-
Eingang für Batteriebank 3
ebenfalls an den Steuerkreis
der Armaturenbeleuchtung
angeschlossen werden (3-
35V). Dann arbeitet die
Beleuchtung des Masterlink
BTM III gleichzeitig mit der
Armaturenbeleuchtung.
Siehe Kapitel 9.1 für die
entsprechenden Einstellungen.
Prüfen Sie die gesamte Verdrahtung.
6
Installieren Sie dann das Panel in dem
schwarzen Einbaugehäuse.
7
84
Option: Schließen Sie das
Alarmrelais so wie
dargestellt an
Option: Hier befindet sich ein 6-poliger RJ12 Anschluss für die
serielle Kommunikation. Protokoll QRS232. Siehe Kapitel 11.7 für
weitere Informationen.
Inbetriebnahme
Wenn die gesamte Verdrahtung in Ordnung ist:
•
Installieren Sie die 2 A-T Sicherungen der Spannungs-Sensorkabel
•
Setzen Sie alle Batteriesicherungen ein.
•
Fahren Sie mit Kapitel5, "ERSTE INBETRIEBNAHME" fort, um den
Masterlink BTM III entsprechend der elektrischen Installation zu
synchronisieren.
Masterlink BTM III
Rückansicht
Montieren Sie diese Baugruppe im
Instrumentenpanel.
November 2006 / Masterlink BTM-III / DE
Gleichstrom-
versorgung
LOW BATT RLY
+ BATTERY 3
+ BATTERY 2
+ SERVICE BATTERY
SHUNT BATT SIDE
SHUNT LOAD SIDE
GROUND
+ POWER SUPPLY
