Justierreihenfolge
Falls notwendig, bei Neuaufstellung, Wartung oder Reparatur, folgende Punkte
kontrollieren und ggf. justieren:
1. Überlastanschlag
2. Nullpunkt-Offset
3. Ecklast
4. Linearität
5. Kennwert
Einstellen der Überlastanschläge (Mitten- und Eckenanschläge)
Die Justierung der Überlastanschläge ist nur erforderlich nach einer geringen
Beschädigung des DMS-Lastaufnehmers. Dazu wird die Waage mit einem
Lastwert > 10% der Maximallast belastet. Das Anzeigen dieser Wägewerte
ist nur mit der Service-Software möglich.
Dazu:
– Waage in den BPI-Mode schalten (siehe Seite 5).
– Service-Software: Diagnoseprogramm anwählen, Unterprogramm "High
Resolution" anwählen ("H" Anzeige entfällt).
– Für die Justierung des Überlastanschlags Gewichtswerte in der Anzeige
des PSION bzw. des PC-Bildschirms ablesen.
– Nach Beendigung der Justage des Überlastanschlags Waage mit Hilfe
der "Close"-Funktion der Service-Software in den SBI-Modus zurücksetzen.
Waagentyp
CB06CCX-N
CB1CCX-N
CB03CCX-N
CB06CCX-N
CB16EDX-N
CB34EDX-N
CB64EDX-N
Eckenlastanschläge einstellen

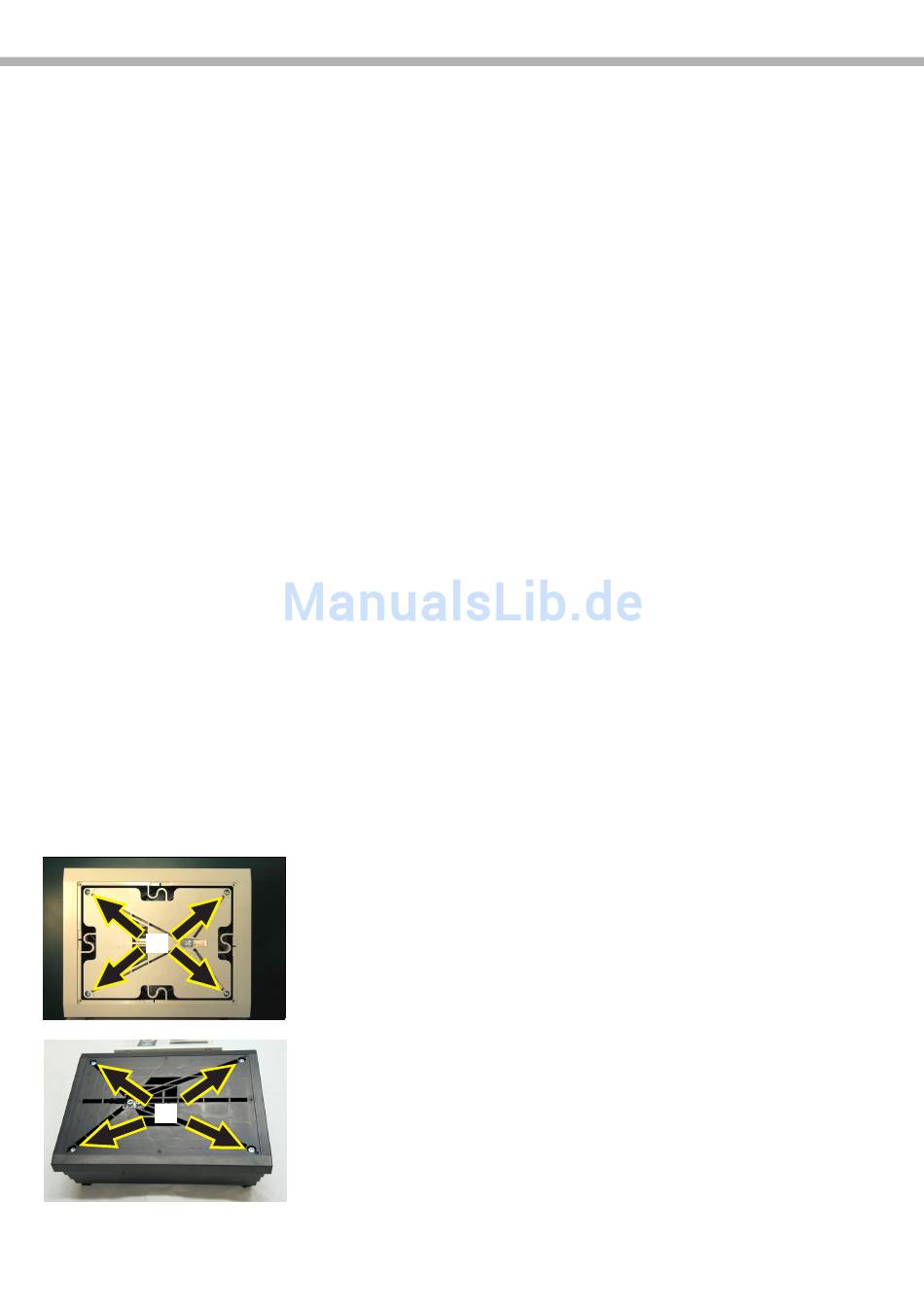

CB06CCX-N; CB1CCX-N; CB3CCX-N; CB6CCX-N (siehe Aut_4116.JPG)
CB16EDX-N; CB34EDX-N; CB64EDX-N (siehe Aut_4104.JPG)
– Die Waage auf eine stabile Unterlage stellen.
– Lastplatte abschrauben und auf die Unterschale setzen.
– Eckenanschlagsgewicht (s. Tabelle oben) an den äußersten Rand einer
Ecke der Lastplatte setzen.
– Zugehörigen Eckenanschlag (H) so einstellen, daß die Unterschale gerade
zum Anschlag kommt.
– Die Gewichtsanzeige zeigt jetzt keine stabilen Werte mehr an.
– Anschlagschraube um ½ Drehung wieder herrausdrehen.
– Der Anschlag ist richtig justiert.
– Nacheinander in gleicher Weise die drei anderen Eckenanschläge einstel-
len.
– Lastplatte auf die Unterschale anschrauben.
Prüfgewichte
600g +10%
1200g +10%
3000g +10%
5000g +10%
15kg , 5kg +10%
30kg , 10kg +10%
50kg , 20kg +10%
