Umrüst- und Einstellarbeiten nur im
Maschinenstillstand und bei
gedrücktem Not-Aus Taster
vornehmen.
Wartungs- und Reparaturarbeiten
nur bei gezogenem Netzstecker
vornehmen.
Verwenden Sie keine
Drahtbürstwerkzeuge oder
Schleifwerkzeuge auf dieser
Maschine.
Zum Gewindeschneiden eine niedrige
Drehzahl wählen.
Die maximal zulässige Drehzahl beim
Gewindeschneiden beträgt 500
U/min.
Bei Nichtgebrauch die Maschine am
Hauptschalter abschalten.
3.3 Restrisiken
Auch bei vorschriftsmäßiger
Benutzung der Maschine bestehen
die nachfolgend aufgeführten
Restrisiken.
Verletzungsgefahr durch das
rotierende Werkzeug und
Spannfutter.
Gefährdung durch wegfliegende und
heiße Werkstücke und Späne.
Gefährdung durch Lärm und Späne.
Unbedingt persönliche
Schutzausrüstungen wie Augen-,
Gehör- und Staubschutz tragen.
Gefährdung durch Strom, bei nicht
ordnungsgemäßer Verkabelung.
4. Maschinenspezifikation
4.1 Technische Daten
Bohrkapazität St37
Gewindekapazität St37
Fräskapazität Messerkopf
Fräskapazität Schaftfräser
Ausladung
Abstand Spindel/ Tisch max
Spindelaufnahme
Anzugstange
Spindelhub manuell
Fräskopfschwenkung
Spindeldrehzahlen
50-2500U/min
Tischhub X-Achse
Tischhub Y-Achse
Tischgröße
130 x 500mm
T-Nuten
3
Maschinenabmessungen
(L x B x H )
610 x 610 x 780mm
Maschinengewicht
Netzanschluss 230V ~1L/N/PE 50Hz
Abgabeleistung
Betriebsstrom
Anschlussleitung (H07RN-F 3x1,5mm²
Bauseitige Absicherung
4.2 Schallemission
Schalldruckpegel
(nach EN ISO 11202):
Leerlauf Maximaldrehzahl
Die angegebenen Werte sind
Emissionspegel und sind nicht
notwendigerweise Pegel für sicheres
Arbeiten.
Sie sollen dem Anwender eine
Abschätzung der Gefährdung und des
Risikos ermöglichen.
4.3 Lieferumfang
13mm Bohrfutter mit Dorn MK2
Anzugstange M10
Bohr- und Frässchutz
Bedienwerkzeug
Gebrauchsanleitung
Ersatzteilliste

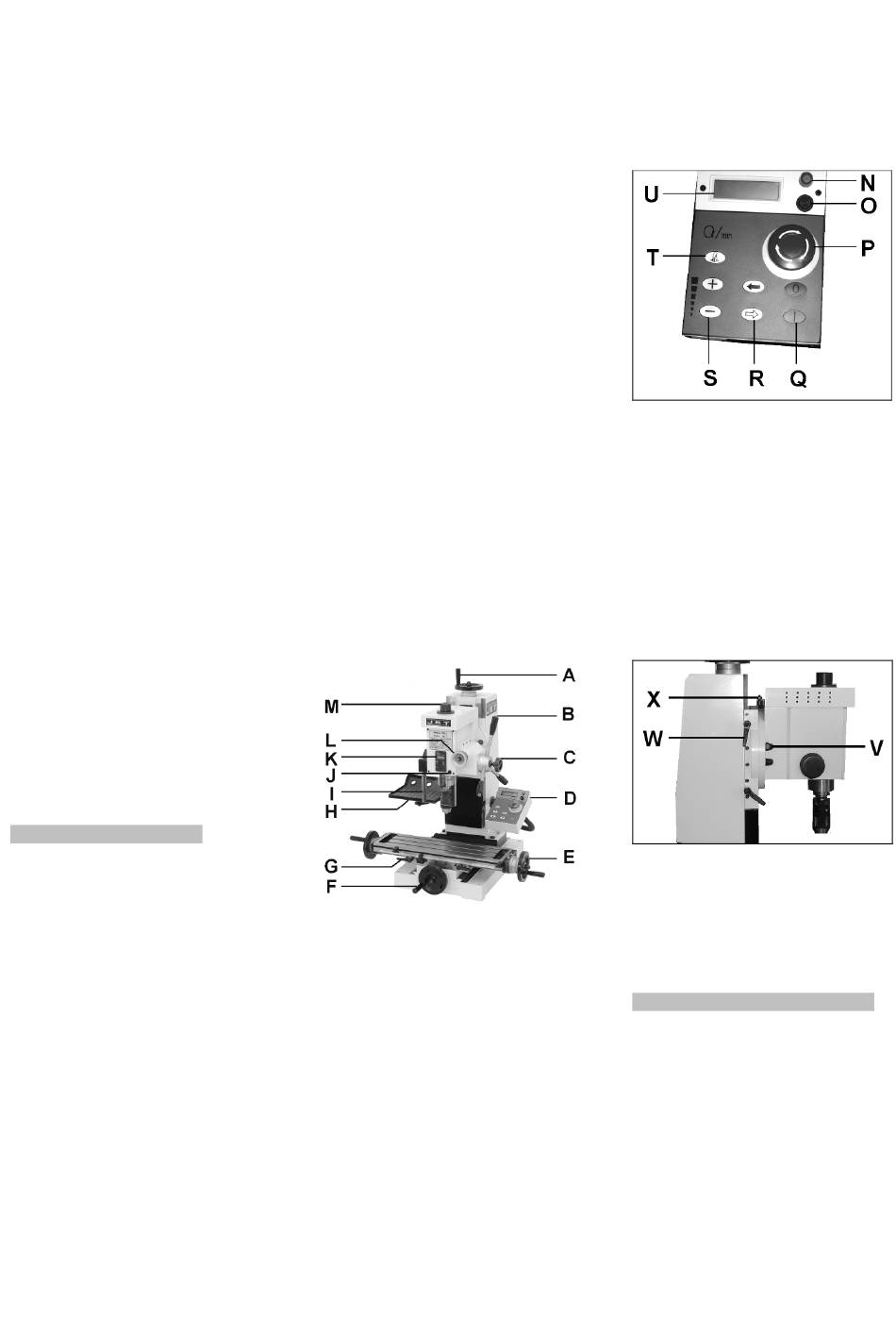

4.4 Maschinenbeschreibung
13mm
M8
30mm
16mm
A....Z- Achse Handrad
160mm
320mm
B.....Bohrvorschub Handgriffe
(mit Steuertaste für Gewinde
MK-2
Vor-/Rücklauf)
M10
60mm
C.....Feinzustellung Klemmgriff
45°L /30°R
D.....Steuerpult
250mm
E.....X-Achse Handrad
160mm
F.....Y-Achse Handrad
8mm
G.....X-Achse Schlittenklemmung
H.....Werkzeugablage
I......Bohrfutterschutz
127 kg
0,5 kW (0,7 PS) S1
2,5 A
16A
LpA 75,8 dB(A)
Fig 1
10
J..... Pinolenklemmung
K.... Bohrtiefen Anzeige
L.... Pinolenfeinzustell-Handrad
M....Abdeckung für Anzugstange
Fig 2
N.... Netzanschlussleuchte
O....Überlastsicherung
P.... Not-AUS-Taster
Q....EIN/AUS Tasten
R....Vorw./Rückw. Tasten
S....Drehzahl Regeltasten
T....Gewindeschneidfunktion Ein/Aus
U.....Drehzahlanzeige
Fig 3
V.....Fräskopf Schwenkklemmung
W....Z- Achse Schlittenklemmung
X.....Fräskopf 90° Indexierstift
5. Transport und Inbetriebnahme
5.1. Transport und Aufstellung
Die Maschine wird geschlossen auf
Palette geliefert.
Zum Transport verwenden Sie einen
handelsüblichen Stapler oder
Hubwagen. Sichern Sie die Maschine
beim Transport gegen Umfallen.
