3.3 Risques
Même en respectant les directives et
les consignes de sécurité les risques
suivants existent :
Danger de blessures par outils ou
mandrin en rotation.
Danger par pièces éjectées, copeaux
et outils brûlants
Risque de nuisances par copeaux et
bruit.
Pour travailler à la machine, porter
absolument des équipements
personnels de sécurité tels que
lunettes, protèges-oreilles et
poussière
Danger par câble électrique
endommagé, usé ou mal branché.
4. Spécifications
4.1 Données techniques
Capacité de perçage acier St37 13mm
Capacité de taraudage acier St37 M8
Capacité fraisage de la tête
Capacité fraisage de la tige
Longueur max. pièce
Distance broche-table max
Distance broche-table max
Barre d'entraînement
Course d'arbre manuelle
Pivotement tête de fraisage45°G /30°D
Vitesses arbre
50-2500T/min
Course de table Axe X
Course de table Axe Y
Dimensions table
130 x 500mm
Rainure en T
3
Dim. machine (L x l x h)
610 x 610 x 780mm
Poids
Voltage
230V ~1L/N/PE 50Hz
Puissance
0,5 kW (0,7 CV) S1
Courant électrique
Raccordement (H07RN-F) 3x1,5mm²
Fusible du secteur électr.
4.2 Emission de bruit
Niveau de pression sonore
(selon EN ISO 11202):
Marche à vide (vitesse max.)
LpA 75,8dB(A)
Les indications données sont des
niveaux de bruit et ne sont pas
forcément les niveaux pour un travail
sûr.
Cette information est tout de même
importante, ainsi l'utilisateur peut
estimer les dangers et les risques
possibles.
4.3 Contenu de la livraison
Porte-foret 13 mm avec mandrin
MC2
Barre d'entraînement M10
Carter de protection pour fraisage et
perçage
Outil de travail
Mode d'emploi
Liste des pièces de rechange

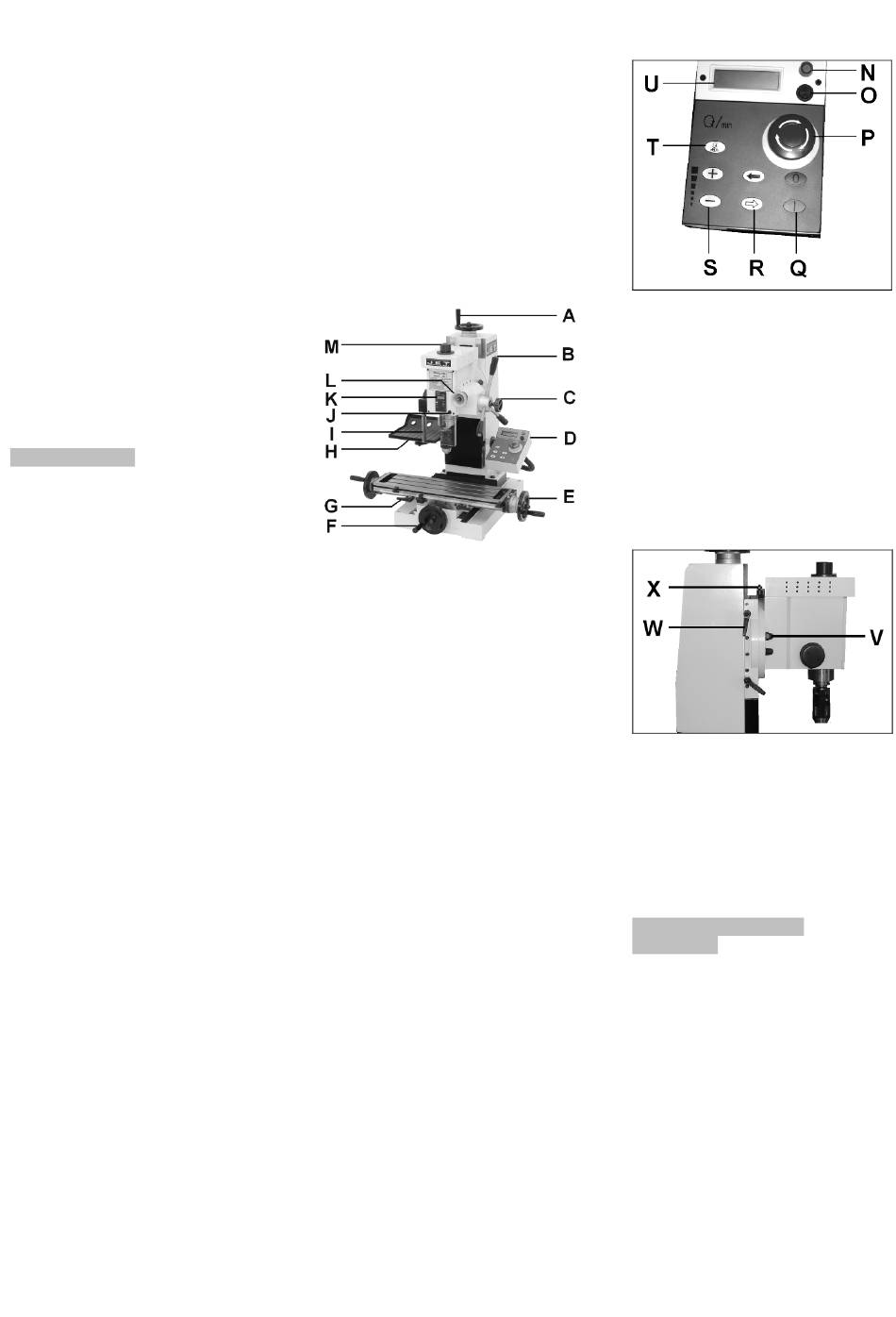

4.4 Description de la machine
30mm
16mm
160mm
A....Volant Axe Z
320mm
B.....Poignée d'avance de perçage
CM-2
(avec bouton de commande
M10
pour l'avance ou le retour des
60mm
filets)
C.....Poignée de serrage pour
réglages précis
250mm
160mm
D.....Pupitre de commonde
8mm
E.....Volant Axe X
F.....Volant Axe Y
G.....Blocage chariot axe X
127 kg
H.....Coffret d´outils
I......Protecteur de mandrin
2,5 A
J.....Fixation de la broche
16A
K.... Affichage butée de perçage
L.... Volant mouvement lent de
douille
M.... Protecteur de la barre
d'entraînement
Fig 1
16
Fig 2
N.....Lampe témoin
O....Fusible de surcharge
P....Bouton d'arrêt d'urgence
Q....Boutons marche / arrêt
R....Touche avance/recul
S....Touche réglage de vitesse
T.... Coupe de filets marche / arrêt
U.....Compte-tours
Fig 3
V.....Blocage du pivotement tête de
fraisage
W.... Blocage chariot axe Z
X.....Goupille du blocage à 90° tête
de fraisage
5. Transport et mise en
exploitation
5.1. Transport et installation
La machine est livrée sur une
palette, sous emballage fermé
Pour le transport, utiliser un
élévateur courant ou un chariot à
fourche. Assurer la machine pour
qu'elle ne tombe pas pendant le
transport.
Effectuer le montage de la machine
dans un local fermé, les conditions
générales d'atelier suffisent.
La machine doit être vissée sur le
socle ou sur un établi solide.
