Betriebsanleitung – Induktiver Koppler NIC...-M30
6.3
Übertragung von 8 Standard-PNP-Signalen
aCHTung
Zwei Geräte des Typs NICP-M30-8P8-0.3-RSC12T an einem digitalen Eingangsmodul
Geräteschäden durch Überstrom
Niemals zwei Geräte des Typs NICP-M30-8P8-0.3-RSC12T parallel an ein digitales Eingangsmodul anschließen.
➤
➤
Schließen Sie die Sensoren an die jeweiligen Ports des I/O-Hubs für IO-Link TBIL-M1-16DIP (Ident-Nr. 6814100)
➤
➤
an. Nutzen Sie dabei Kanal A (Kontakt 4).
Schließen Sie die Sekundärseite NICS-M30-IOL2P8-0,3-RKC4.4T gemäß der Anschlussbelegung in Abb. 15 an
➤
➤
den IO-Link-Sensor-Hub TBIL-M1-16DIP an.
Schließen Sie die Primärseite NICP-M30-8P8-0,3-RSC12T gemäß der Anschlussbelegung in Abb. 14 an ein
➤
➤
Feldbusgerät oder an eine Steuerung mit passenden PNP-Eingängen an. Zum Anschluss an eine BL67-Feldbus-
station (z. B. BL67-16DI-P) nutzen Sie die Anschlussleitung RKC12T-2-CS19.121/TXL.
Kontakt
Anschlussbelegung
Kontakt 1
+24 VDC
Kontakt 2
GND
Kontakt 3
Output 1
Kontakt 4
Output 2
Kontakt 5
Output 3
Kontakt 6
Output 4
Kontakt 7
Output 5
Kontakt 8
Output 6
Kontakt 9
Output 7
Kontakt 10
Output 8
Kontakt 11
FOD
Kontakt 12
Signal nicht OK

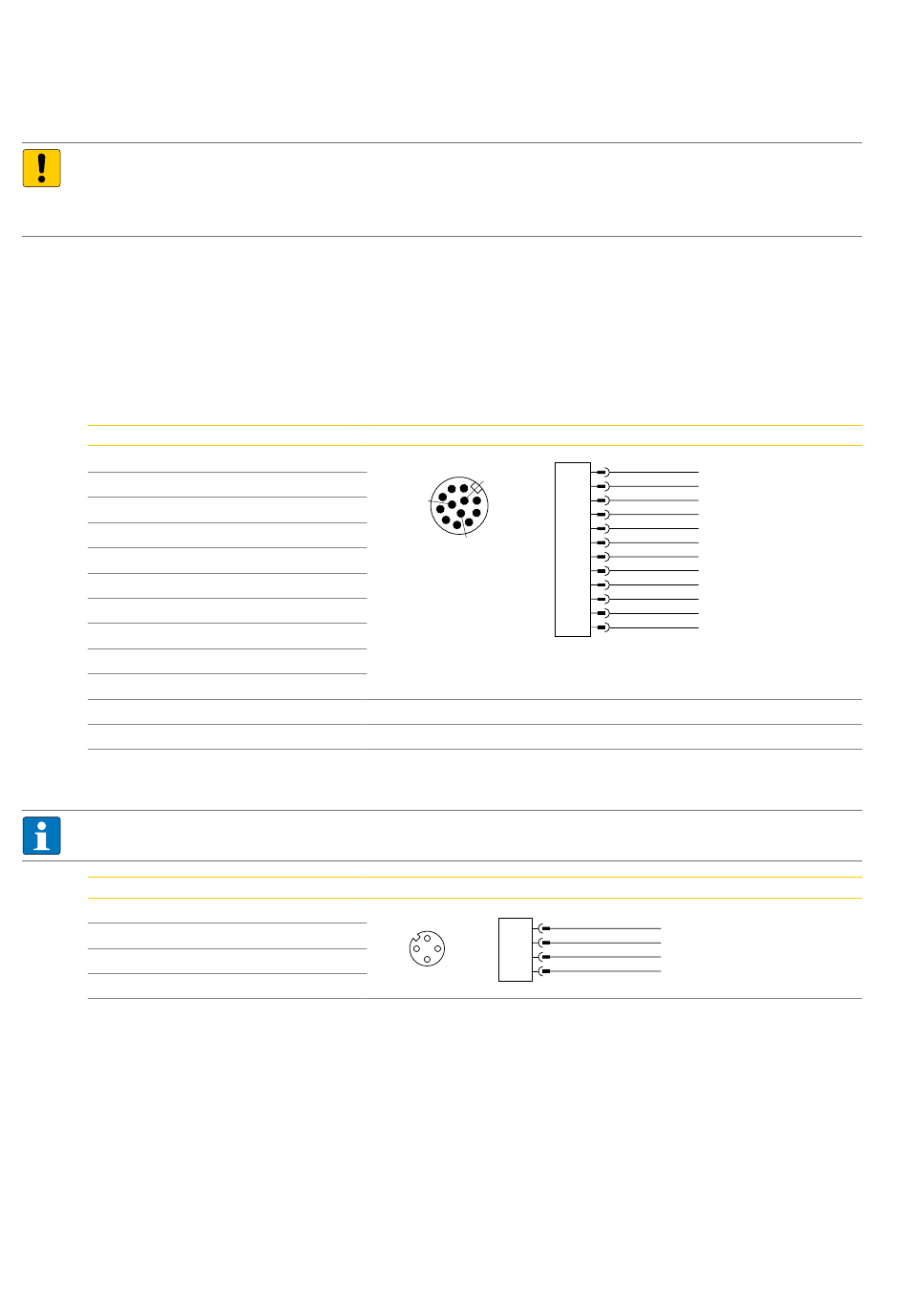

Abb. 16: Anschlussbelegung Primärseite
HInWEIS
Bei der Übertragung von 8 Standard-PNP-Signalen kann Kontakt 2 nicht als digitaler Eingang genutzt werden.
Kontakt
Anschlussbelegung
Kontakt 1
+24 VDC
Kontakt 2
n. c.
Kontakt 3
GND
Kontakt 4
Input 1
Abb. 17: Anschlussbelegung Sekundärseite
7
In Betrieb nehmen
Nach Anschluss und Einschalten der Stromzufuhr sowie einer Bereitschaftsverzögerung von 160 ms ist das Gerät
automatisch betriebsbereit.
7.1
IO-Link-Modus
Stellen Sie die Zykluszeit am IO-Link-Master ein (min. 10 ms).
➤
➤
Das IO-Link-Device wird mit der doppelten Zykluszeit betrieben.
➥
➤
Der induktive Koppler ist betriebsbereit.
➥
➤
14
Anschlussbilder
3 WH
2 BU
10 VT
4 GN
1 BN
11 GYPK
9 RD
5 PK
6 YE
8 GY
7 BK
12 RDBU
Status: FOD aktiv
Status: Sekundärseite nicht vorhanden
Anschlussbilder
2 WH
1 BN
3 BU
4 BK
Hans Turck GmbH & Co. KG • Tel. +49 208/4952-0 • Fax +49 208/4952-264
1 24 VDC
+
2 GND
3 Output 1
4 Output 2
5 Output 3
6 Output 4
7 Output 5
8 Output 6
9 Output 7
10 Output 8
11 FOD
12 Signal NOK
1 24 VDC
+
2 n.c.
3 GND
–
4 Input 1 & C/Q (IO-Link)
