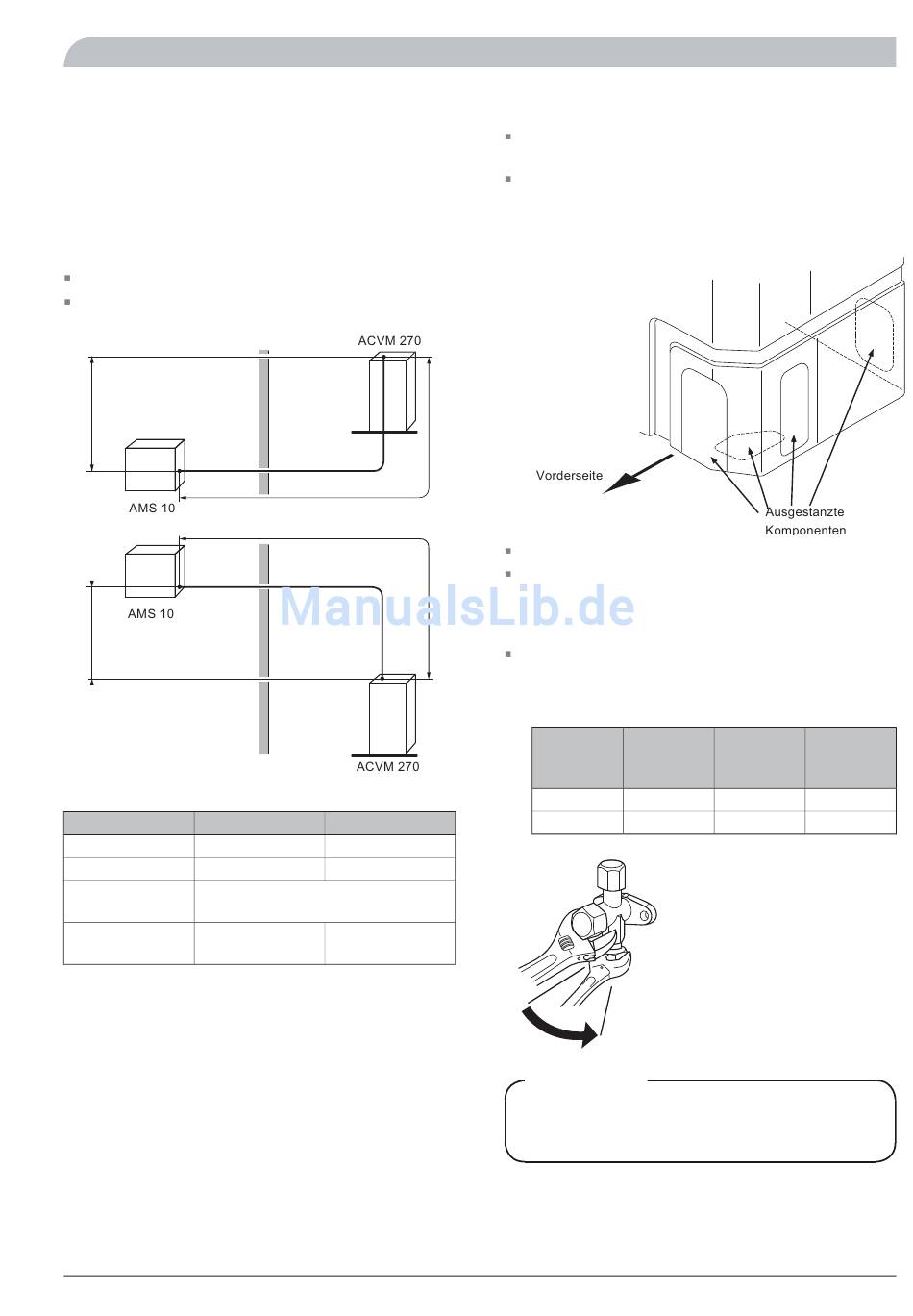

Anschluss des Kältemittelrohrs (nicht im Liefer-
umfang)
Die Installation des Kältemittelrohrs erfolgt zwischen Außen-
modul AMS 10 und ACVM 270.
Die Installation muss gemäß den geltenden Vorschriften
vorgenommen werden.
Begrenzungen
Max. Rohrlänge (L): 12 m.
Maximaler Höhenunterschied (H): ±7 m.
H
H
Rohrabmessungen und -material
Gasrohre
Rohrabmessungen Ø15,88 mm (5/8")
Anschluss Flare - (5/8")
Material Kupfer Qualität SS-EN 12735-1 oder
C1220T, JIS H3300
Minimale Material- 1,0 mm
stärke
L
L
Flüssigkeitsrohre
Ø9,52 mm (3/8")
Flare - (3/8")
0,8 mm
NIBE™ SPLIT
Rohranschluss
Führen Sie die Rohrinstallation mit geschlossenen Service-
ventilen (QM35, QM36) aus.
Entfernen Sie eine ausgestanzte Komponente am Außen-
blech von AMS 10, wo das Rohr herauszuziehen ist. Die
unten aufgeführte Abbildung zeigt mögliche Rohranschlüs-
se.
Achten Sie darauf, dass kein Schmutz in die Rohre gelangt.
Biegen Sie das Rohr mit einem so großen Radius wie
möglich (mindestens R100~R150). Um Schäden an Rohren
zu vermeiden, sollten die Rohre nur einmal gebogen wer-
den.
Schließen Sie den Flare-Anschluss an und ziehen sie ihn
mit folgendem Drehmoment an. Richten Sie sich nach dem
"Anzugswinkel", wenn kein Drehmomentschlüssel verfüg-
bar ist.
Außendurch- Anzugsdreh-
messer, Kup- moment
ferrohr (mm) (Nm)
Ø9,52 34~42
Ø15,88 68~82
HINWEIS!
Bei eventuellen Lötarbeiten ist Schutzgas zu verwen-
Für den Installateur
Rohrinstallation
Anzugswin- Empfohlene
kel (°) Werkzeuglän-
ge (mm)
30~45 200
15~20 300
den.
