Raumtemperatur manuell ändern
Drehen Sie das Wählrad "Parallelverschiebung der Heizkurve"
gegen bzw. im Uhrzeigersinn, um die Innenraumtemperatur
kurzfristig oder dauerhaft zu ändern. Ein Strich entspricht
einer Raumtemperaturänderung von ca. 1 Grad.
HINWEIS!
Ein Anstieg der Raumtemperatur kann von den Ther-
mostaten der Heizkörper bzw. der Fußbodenheizung
gedrosselt werden. Es empfiehlt sich daher, die Ther-
mostate entsprechend zu öffnen.

Grundeinstellung

Die Grundeinstellung wird über Menü 2.1.2 und das Wählrad
"Parallelverschiebung der Heizkurve" vorgenommen.
Fällt die Raumtemperatur nicht wie gewünscht aus, kann
eine Nachjustierung erforderlich werden.
Sind die Einstellungswerte nicht bekannt, können die Aus-
gangswerte für die Heizungsautomatik dem nebenstehenden
Diagramm entnommen werden.
9
Heizkurve
2 . 1 . 2
Menü 2.1.2 Heizkurve
HINWEIS!
Bevor Sie mit der Nachjustierung beginnen, sollten
mindestens 24 Stunden verstreichen, damit sich die
Temperaturen stabilisieren können.

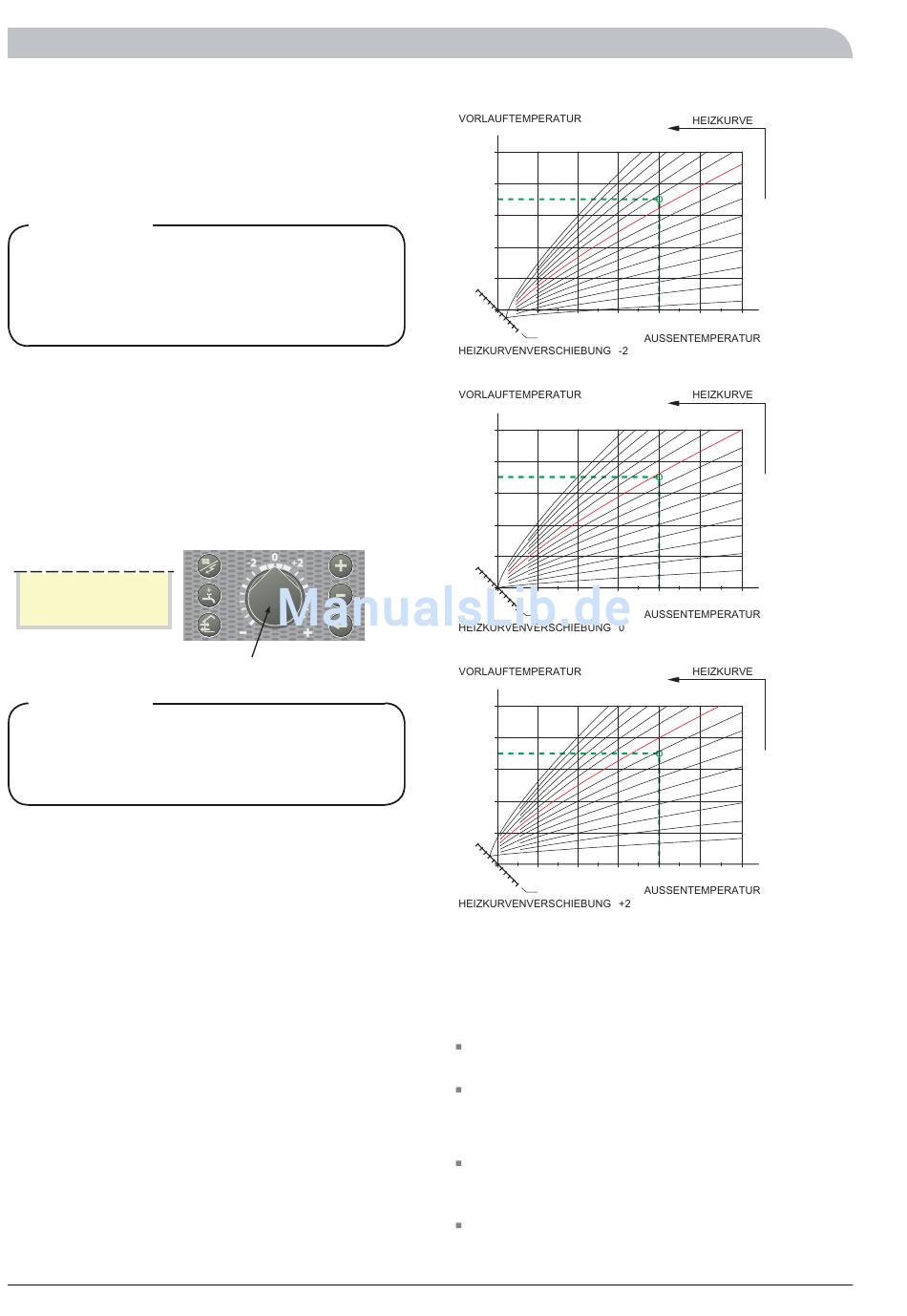

Einstellung gemäß Diagramm
Im Diagramm wird von der Normaußentemperatur des Auf-
stellungsorts sowie der dimensionierenden Vorlauftemperatur
des Klimatisierungssystems ausgegangen. Wo sich diese zwei
Werte im Diagramm schneiden, kann der Kurvenverlauf der
Heizungsregelung abgelesen werden. Dies wird in Menü
2.1.2 "Verlauf der Heizkurve " eingestellt. Begrenzungen,
die nicht aus den Diagrammen hervorgehen, sind in den zu-
lässigen Minimal- und Maximaltemperaturen des Steuersys-
tems enthalten.
8
Heizkurvenverschiebung
°C
70
60
50
40
30
+ 5
10
- 5 FÖRSKJUTNING
VÄRMEKURVA (-2)
°C
70
60
50
40
30
+ 5
10
- 5 FÖRSKJUTNING
VÄRMEKURVA (0)
°C
70
60
50
40
30
+ 5
10
- 5 FÖRSKJUTNING
VÄRMEKURVA (+2)

Grundeinstellung nachjustieren

Fällt die Raumtemperatur nicht wie gewünscht aus, kann
eine Nachjustierung erforderlich werden.
Kalte Witterungsbedingungen
Ist die Raumtemperatur zu niedrig, wird der Wert für
"Heizkurve" in Menü 2.1.2 um einen Schritt erhöht.
Ist die Raumtemperatur zu hoch, senken Sie den Wert für
"Heizkurve" in Menü 2.1.2 um einen Schritt.
Warme Witterungsbedingungen
Ist die Raumtemperatur zu niedrig, bewegen Sie den Regler
"Parallelverschiebung der Heizkurve" um einen Schritt im
Uhrzeigersinn.
Ist die Raumtemperatur zu hoch, bewegen Sie das Wählrad
"Parallelverschiebung der Heizkurve" um einen Schritt
gegen den Uhrzeigersinn.
NIBE™ SPLIT
VÄRMEKURVA
15 14 13 12 11 10
9
8
7
6
5
4
3
2
1
- 40 °C
- 10 - 20 - 30
0
UTETEMPERATUR
VÄRMEKURVA
15 14 13 12 11 10 9
8
7
6
5
4
3
2
1
- 40 °C
- 10 - 20 - 30
0
UTETEMPERATUR
VÄRMEKURVA
15 14 13 12 11 10 9
8
7
6
5
4
3
2
1
- 40 °C
0 - 10 - 20 - 30
UTETEMPERATUR
