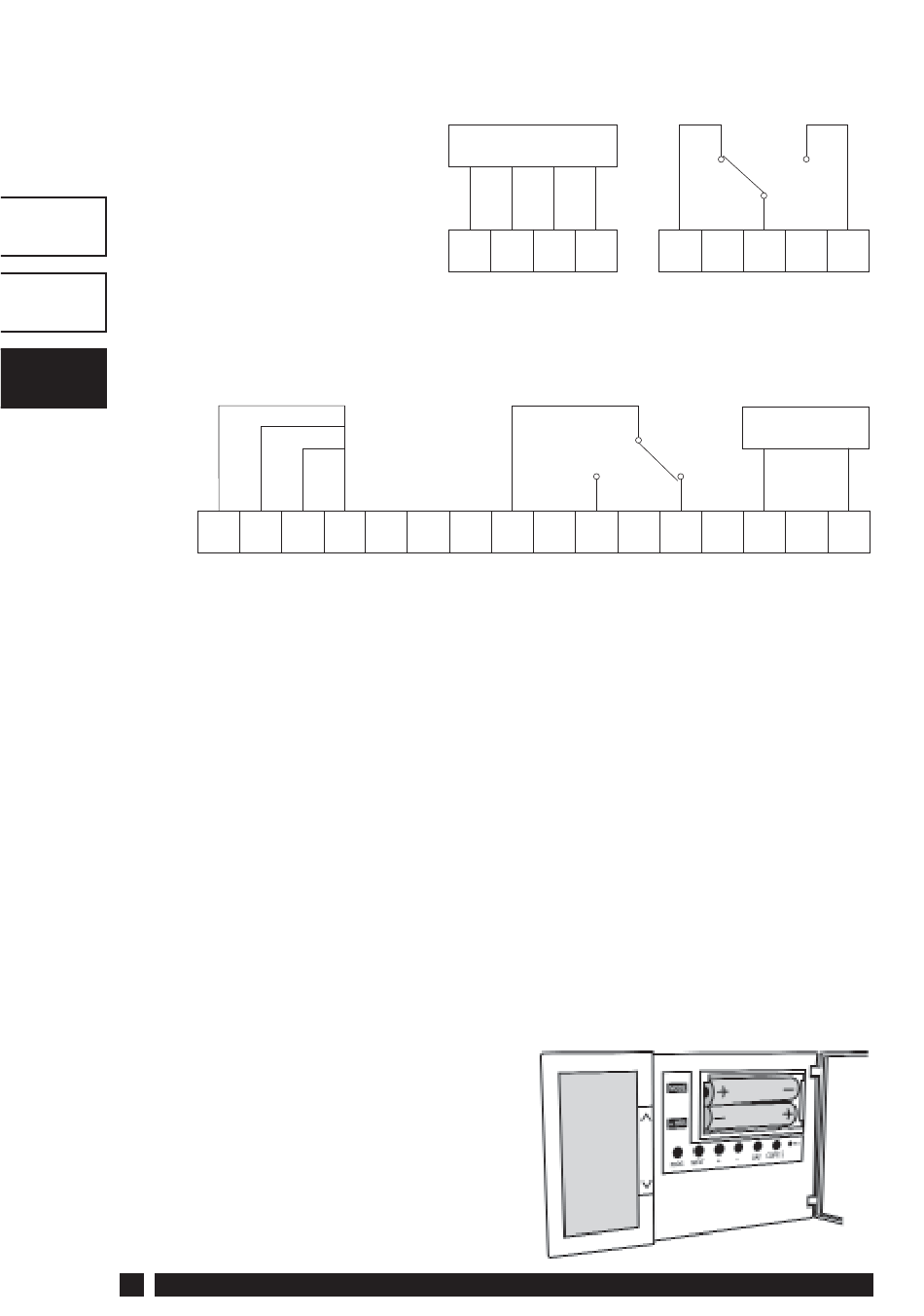

3.4 Verdrahtung der Anschlüsse siehe Diagramme:
Batterieversion
FR
ES
Version für Netzbetrieb
DE DE
Z
1
b
X, Y und Z werden mit einem Ferntempera-
tur- oder Begrenzungsfühler oder einem
potentialfreien Kontakt verbunden.
Der TP 7001 und der TP 7001M können drei Eingänge/Fühlertypen
integrieren, die Eingang b, C und d verwenden.
Die Fühlertypen sind wie folgt:
1) Ferntemperaturfühler (Zubehör).
2) Begrenzungsfühler, z. B. Bodentemperaturfühler (Zubehör).
Hinweis: F10 im Display: Die Fußbodentemperatur hat die
Grenzwerttemperatur überschritten.
3) Außenfühler (Zubehör).
4)
telefongesteuerte Schaltkontakte.
Hinweis: Anweisungen zur Einrichtung fi nden Sie unter
„Erweiterte Programmieroptionen für Installateure".
3.5 Setzen
Batterieversion des TP 7001
die Batterien ein. Achten Sie
dabei auf die richtige Polung.
38
Y
X
2 3 4 5
d
C S COM
Fensterkontakte,
Sie bei
Raum-/Fernfühler, Außen-
oder Begrenzungsfühler
potentialfreier Kontakt
1 2 3 4
b C d S COM
6 7
COM HEIZU-
NG EIN
Kartenlesegerätkontakte
der
6
5
HEI- COM
ZUNG
ZUNG
AUS
Spannungs-
versorgung
8 9
HEIZU- L
NG
AUS
oder
TP7001
7
HEI-
EIN
10
N
