Danfoss TP7000 Series Installationsanleitung
Vorschau ausblenden
Andere Handbücher für TP7000 Series:
- Anleitung (100 Seiten) ,
- Bedienungsanleitung (2 Seiten) ,
- Installationsanleitung (8 Seiten)
Verwandte Anleitungen für Danfoss TP7000 Series
Inhaltszusammenfassung für Danfoss TP7000 Series

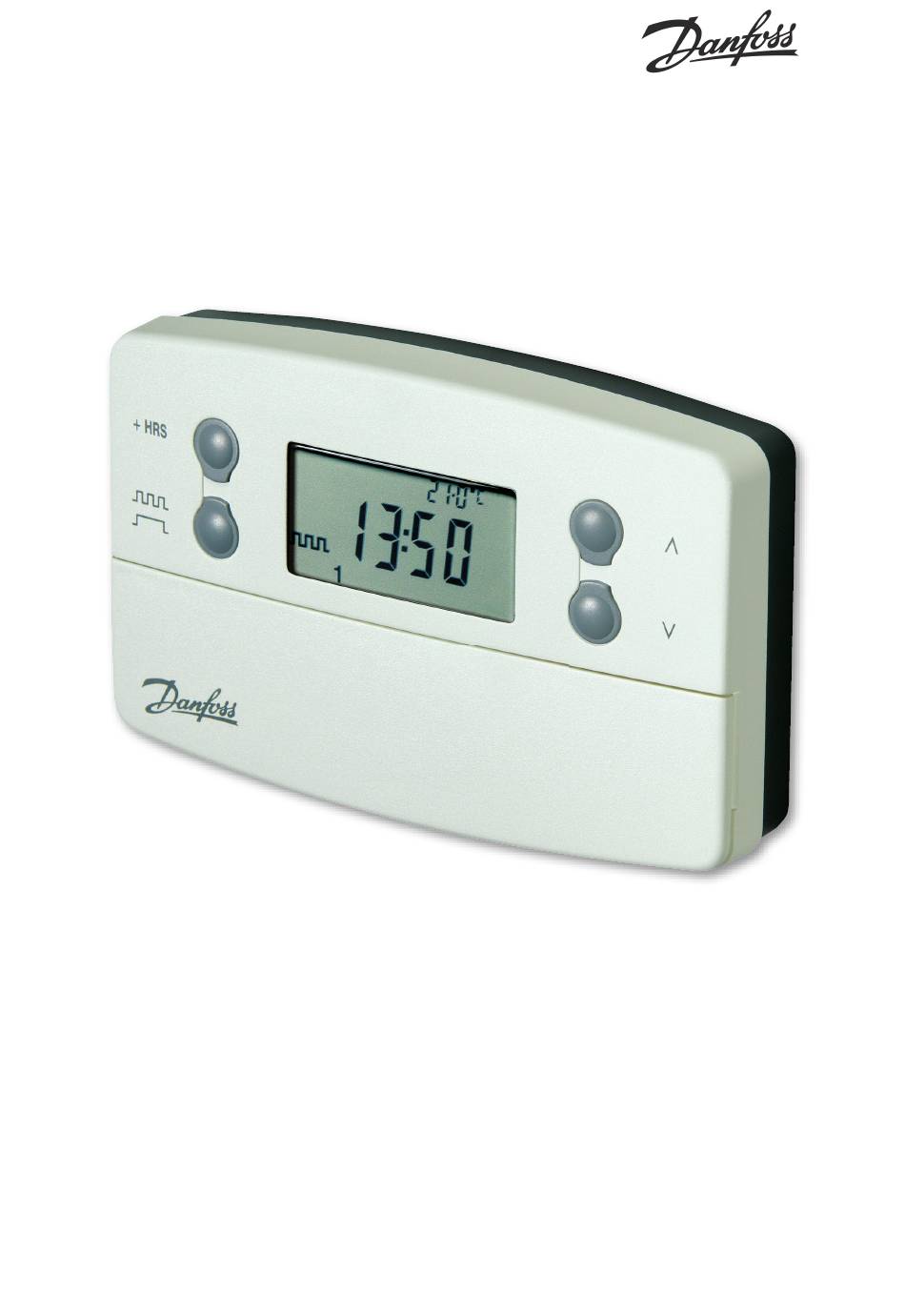

- Seite 1 MAKING MODERN LIVING POSSIBLE TP7000 Range Electronic 7 Day Programmable Room Thermostat Installation Guide Danfoss Heating...
- Seite 2 Marketing on 0845 121 7400. Certification Mark Danfoss can accept no responsibility for possible errors in catalogues, brochures, and other printed material. All trademarks in this material are property of the respective companies. Danfoss and the Danfoss logotype are trademarks of Danfoss A/S. All rights reserved.
-
Seite 3: Inhaltsverzeichnis
1.0 Installation Guide ..................4 2.0 System Overview ..................4 3.0 Installation ....................5 3.1 DIL Switch Settings ................5 3.2 Setting Optimum Start Control ............6 3.3 TP7000 Wiring (Not RF models) ............6 3.4 Receiver Wiring (RF models) ............7 3.5 Commissioning (RF versions only)..........7 Danfoss Heating... -
Seite 4: Installation Guide
1.0 Installation Guide Please Note: This product should only be installed by a qualifi ed electrician or competent heating installer and should be in accordance with the current edition of the IEEE wiring regulations. 2.0 System Overview TP7000 TP7000-M Thermostat Features TP7000-RF TP7000-M 24 TP7000A... -
Seite 5: Installation
Chrono-proportional, 6 cycles / hour Chrono-proportional, 3 cycles / hour NOTE Use Chrono 3 for high thermal inertia systems, e.g. fl oor standing cast iron boilers. Use Chrono 6 for low thermal inertia systems, e.g. low water content boilers and combi boilers. Danfoss Heating... -
Seite 6: Setting Optimum Start Control
7-day - each day can be programmed with diff erent times and temperatures. 5/2 day - one set of times & temperatures for weekdays, and another set for weekends. Optimum start control - function which switches the heating on earlier than the Event 1 programmed time to ensure the required temperature is achieved by the set time. -
Seite 7: Receiver Wiring (Rf Models)
Stat 2 - wait 5 mins, perform steps 1-2 and then press PROG and CH2 on RX3. Stat 3 - wait 5 mins, perform steps 1-2 and then press PROG and CH3 on RX3. 5. TP7000-RF - Press to return the unit to normal operation. Danfoss Heating... - Seite 8 Instructions d’installation Série TP7000 Thermostats d’ambiance programmable Index 1.0 Instructions d’installation ..............9 2.0 Specifi cations ....................9 3.0 Installation ....................10 3.1 Réglages d’installateur ..............10 3.2 Démarrage anticipé (OSC) ............11 3.3 TP7000 Câblage (versions câblées seulement) ....11 3.4 Câblage du Récepteur RX (modèles RF uniquement) ..12 3.5 Instructions (versions câblées) ...........
-
Seite 9: Instructions D'installation
Note 1) : Le thermostat doit être alimenté pendant 6 jours pour disposer de la mémoire non volatile. Importante: Veiller à ce qu’aucun gros objet métallique (caisson de chaudière ou autres gros appareils domestiques) ne fasse obstacle aux communications entre le thermostat et le récepteur. Danfoss Heating... -
Seite 10: Installation
3.0 Installation Retirez tout d’abord la plaque murale de l’arrière de l’appareil. Par rapport au coin gauche supérieur de la plaque murale, vous devez disposer d’espacements d’au moins 15 mm à droite, 15 mm à gauche, 30 mm au-dessus et 100 mm en-dessous afi n de pouvoir monter le module enfi... -
Seite 11: Démarrage Anticipé (Osc)
50 mètres b) le câble ne chemine pas le long d’un autre câble véhiculant du 230 V ou plus , et si besoin faire des croisements de câbles angle droit. Danfoss Heating... -
Seite 12: Câblage Du Récepteur Rx (Modèles Rf Uniquement)
3.4 Câblage du Récepteur RX (modèles RF uniquement) RX2 & RX3 Electronique Electronique Borne 6 RX3 uniquement 1 2 3 4 B C 1 2 3 4 5 6 Zone 1 Zone 1 Marche Arrét Zone 1 Zone 1 Zone 2 Zone 3 Marche Arrêt... - Seite 13 2.0 Technische Daten ................... 14 3.0 Installation ....................15 3.1 Einstellungen ................... 15 3.2 Optimum-Startregelung .............. 16 3.3 Verkabelung (nur bei Kabelversion) ........16 3.4 Verdrahtung der Empfangseinheit RX (nur RF-Modelle) .. 17 3.5 Inbetriebnahme Instruktion (nur RF-Modelle) ..... 17 Danfoss Heating...
-
Seite 14: Installationsanweisungen
1.0 Installationsanweisungen Bitte beachten: Dieses Produkt darf nur von einem qualifi zierten Elektriker oder Heizungsinstallateur und gemäß den aktuellen IEEE-Bestimmungen installiert werden. 2.0 Technische Daten TP7000 TP7000M Technische Daten TP7000-RF TP7000M 24 TP7000A TP7000MA 2 x AA / MN1500 Stromversorgung 230 V, 50 Hz 24V, 50Hz Batterien alkaline... -
Seite 15: Installation
Chrono 6 bei Heizsystemen mit geringer Trägheit wie zB. Niedertemperatur-Heizkesseln und Kombispeichern. 7 Tage - jeder Tag kann mit unterschiedlichen Zeiten und Temperaturen programmiert werden. 5/2 Tage - es können jeweils Zeiten und Temperaturen gesondert für Wochentage und Wochenenden programmiert werden. Danfoss Heating... -
Seite 16: Optimum-Startregelung
Optimum-Startregelung – Funktion, die die Heizung früher als die für daEreignis 1 programmierte Zeit einschaltet, um zu gewährleisten, dass die erforderliche Temperatur zur eingestellten Zeit erreicht wird. Zeitproportional – Energiesparfunktion, bei der das Heizgerät in regelmässigen Intervallen anspricht, um eine eingestellte Temperatur zu halten und eine konstante Temperatur für den Benutzer zu erreichen. -
Seite 17: Verdrahtung Der Empfangseinheit Rx (Nur Rf-Modelle)
TP 7000-RF ausführen und PROG und CH2 auf RX3 drücken Stat 3 - 5 Minuten warten, dann Schritte 1-2 für den entsprechenden TP 7000-RF ausführen und PROG und CH3 auf RX3 drücken 5. TP7000-RF - Drücken Sie oder , um das Gerät in den Normalbetrieb zurückzuführen. Danfoss Heating... - Seite 18 Instrucciones de instalación Serie TP7000 Cronotermostatos Indice 1.0 Instrucciones de instalación ............. 19 2.0 Especifi caciones ..................19 3.0 Instalación ....................20 3.1 Ajustes del instalador ..............20 3.2 Optimización de arranque............21 3.3 Cableado (solo versiones de conexión permanente) ..21 3.4 Cableado del Receptor RX (solo para modelos RF) ....
-
Seite 19: Instrucciones De Instalación
Nota importante RF: Asegurar que la línea de visión entre el transmisor y el termostato no haya quedado obstaculizada por objetos grandes metálicos tales como calderas u otros aparatos grandes ya que estos impedirían la comunicación entre el termostato y el receptor. Danfoss Heating... -
Seite 20: Instalación
3.0 Instalación En primer lugar, quitar la placa mural de la parte trasera de la unidad. Desde la esquina superior izquierda de la placa mural, debe haber un espacio libre de al menos 15mm a la derecha, de 15mm a la izquierda, de 30mm arriba y de 100mm abajo con el fi... -
Seite 21: Optimización De Arranque
1.0 mm2. Por favor, asegúrese que: a) la longitud del cable no excede los 50 metros. b) para evitar interferencias eléctricas el cable no debe pasar próximo a otros cables eléctricos, y donde sea necesario debería atravesar la red eléctrica perpendicularmente. Danfoss Heating... -
Seite 22: Cableado Del Receptor Rx (Solo Para Modelos Rf)
3.4 Cableado del Receptor RX (solo para modelos RF) RX2 & RX3 Electrónica Electrónica TERMINAL 6 ÚNICAMENTE EN RX3 1 2 3 4 B C 1 2 3 4 5 6 COMÚN COMÚN N.B. Para sistemas que funcionen con la tensión de la red unir el terminal 2 con la alimentación de la red 3.5 Instrucciones de puesta en marcha Si el termostato y el receptor se han suministrado juntos en un... - Seite 23 1.0 Grundlæggende ..................24 2.0 Specifi kation..................... 24 3.0 Vejledning ....................25 3.1 Montørindstillinger ................ 25 3.2 Optimal startregulering..............26 3.3 Ledningsføring (ledningstrukne versioner) ......26 3.4 Trådføring af RX-modtager (kun RF-modeller)..... 27 3.5 Aktiveringsinstruktioner (kun RF-modeller) ......27 Danfoss Heating...
-
Seite 24: Grundlæggende
1.0 Grundlæggende Bemærk: Dette produkt må kun installeres af en uddannet elektrikker eller kompetent varmeinstallatør, og installation skal ske i henhold til de gældende IEEE-standarder for ledningsføring. 2.0 Specifi cations TP7000 TP7000M Funktioner TP7000-RF TP7000M 24 TP7000A TP7000MA 2 stk. AA/MN1500/LR6 Strømforsyning 230 V, 50 Hz 24 V, 50 Hz... -
Seite 25: Vejledning
Tidsproportional, 12 perioder pr. time (Chrono 6) Tidsproportional, 6 perioder (Chrono 3) BEMÆRK: Brug Chrono 3 (tidsmæssig proportionalitet) til systemer med, f.eks. støbejernskedler beregnet til at stå på gulvet. Brug Chrono 6 (tidsmæssig proportionalitet) til systemer med, f.eks. kedler med lavt vandindhold og kombikedler. Danfoss Heating... -
Seite 26: Optimal Startregulering
Ugens syv dage – hver dag kan programmeres med forskellige tidspunkter og temperaturer. 5/2 dage – Du kan programmere et sæt tidspunkter og temperaturer, der gælder på hverdage og et andet sæt, der gælder i weekender. Optimal startkontrol – en funktion, som tænder varmen på et tidligere tidspunkt end det programmerede tidspunkt, hændelse 1, for at sikre, at den ønskede temperatur opnås på... -
Seite 27: Trådføring Af Rx-Modtager (Kun Rf-Modeller)
Termostat 2 - vent fem minutter, udfør trin 1-2, og tryk herefter på PROG og CH2 på RX3. Termostat 3 - vent fem minutter, udfør trin 1-2, og tryk herefter på PROG og CH2 på RX3 5. TP7000-RF - Tryk på - eller -knappen. Enheden vender tilbage til normal drift. Danfoss Heating... - Seite 28 Installatie handleiding TP7000 Programmeerbare kamerthermostaat Index 1.0 Installatie handleiding ................ 29 2.0 Technische specifi caties ..............29 3.0 Montage ..................... 30 3.1 Instelling DIL-schakelaars ............30 3.2 Instellen van Optimum Start Control ........31 3.3 Aansluiting (niet voor RF-modellen) ........31 3.4 Aansluiting van de RX-ontvanger (alleen bij RF-modellen) ...............
-
Seite 29: Installatie Handleiding
48 uur Belangrijk voor RF modellen: Let er op dat zich geen grote metalen voorwerpen, zoals ketels of andere grote apparaten, in de gezichtslijn tussen thermostaat en ontvanger bevinden, aangezien hierdoor de communicatie tussen thermostaat en ontvanger wordt verhinderd. Danfoss Heating... -
Seite 30: Montage
3.0 Montage Verwijder eerst de wandplaat van de achterkant van de thermostaat. Monteer de wandplaat op een hoogte van ca. 1,5m vanaf de vloer, niet op de tocht en uit de buurt van warmtebronnen zoals radiatoren, open haard of direct zonlicht. Rondom de wandplaat dient een vrije ruimte van minimaal 140 mm te worden aangehouden. -
Seite 31: Instellen Van Optimum Start Control
Sluit de klemmen 1 en 2 aan op de thermostaatklemmen van de ketel (bij modulerende ketels de klemmen voor schakelende thermostaten, indien aanwezig). ELECTRONICS Alleen M modellen 24V Alleen M modellen 230V REMOTE AFSTANDS VOELER SENSOR 'A' models 230V only Danfoss Heating... -
Seite 32: Aansluiting Van De Rx-Ontvanger
3.4 Aansluiting van de RX-ontvanger (alleen bij RF-modellen) RX2 & RX3 Electronica Electronica Aansluitpunt (alleen RX3) 1 2 3 4 B C 1 2 3 4 5 6 N.B. Bij netspanning gevoede systemen dient klem 2 te worden aangesloten op de fase van de netvoeding. - Seite 33 3.1 Impostazione interruttori DIL ............. 35 3.2 Ottimizzatore della intermittenza di funzionamento ..36 3.3 Cablaggio TP7000 (esclusi i modelli RF) ......... 36 3.4 Cablaggio del ricevitore (solo modelli RF) ......37 3.5 Messa in servizio (solo versioni RF) .......... 37 Danfoss Heating...
-
Seite 34: Istruzioni Per L'uso
1.0 Istruzioni per l’uso Nota: L’installazione di questo prodotto deve essere eff ettuata esclusivamente da elettricisti qualifi cati o da installatori specializzati in impianti di riscaldamento, in conformità con le ultime prescrizioni della normativa IEEE. 2.0 Specifi cazioni Caratteristiche del TP7000 TP7000M TP7000-RF... -
Seite 35: Installazione
Chrono 6. 7-day (7 giorni): consente di programmare orari e temperature diversi per ciascun giorno. 5/2 day (5/2 giorni): consente di programmare orari e temperature diversi per i giorni feriali rispetto a quelli del fi ne settimana. Danfoss Heating... -
Seite 36: Ottimizzatore Della Intermittenza Di Funzionamento
Ottimizzatore della intermittenza di funzionamento (OSC): funzione che inserisce il riscaldamento in anticipo rispetto all’ora programmata per l’evento 1, per garantire il raggiungimento della temperatura richiesta entro l’ora impostata. Regolazione crono-proporzionale: funzione a risparmio energetico che inserisce la caldaia ad intervalli regolari per mantenere una temperatura preimpostata, consentendo così... -
Seite 37: Cablaggio Del Ricevitore (Solo Modelli Rf)
1-2 e quindi premere PROG e CH2 su RX3 Termostato 3: attendere 5 minuti, eseguire le operazioni di cui ai punti 1-2 e quindi premere PROG e CH3 su RX3 5. TP7000-RF - Premere per ripristinare il normale funzionamento dell’unità. Danfoss Heating... - Seite 38 Oδηγίεζ εγκατάστασηζ TP7000 Electronic Programmable Room Thermostat Index 1.0 Oδηγίεζ εγκατάστασηζ ................ 39 2.0 Specifi cation ..................... 39 3.0 Εγκατάσταση .................... 40 3.1 Ρυθμίσεις διακόπτη DIL ..............40 3.2 Βέλτιστος έλεγχος εκκίνησης ............. 41 3.3 Ηλεκτρική σύνδεση TP7000 (όχι μοντέλα RF) ......41 3.4 Ηλεκτρική...
-
Seite 39: Oδηγίεζ Εγκατάστασηζ
Σημαντική σημείωση για τους τύπους RF: Εξασφαλίστε ότι δεν υπάρχει κανένα μεγάλο μεταλλικό αντικείμενο που παρεμβάλλεται, όπως οι περιπτώσεις λεβήτων ή άλλες μεγάλες συσκευές, μεταξύ της συσκευής πομπού και του δέκτη σήματος, έτσι ώστε να αποτρέπεται ή πιθανόν διαταραχή επικοινωνίας μεταξύ θερμοστάτη και δέκτη. Danfoss Heating... -
Seite 40: Εγκατάσταση
3.0 Εγκατάσταση Πρώτα αφαιρέστε το πάνελ από το πίσω μέρος της μονάδας. Από την πάνω αριστερή γωνία του πάνελ πρέπει να υπάρχουν ελεύθερες αποστάσεις τουλάχιστον 15 mm προς τα δεξιά, 15 mm προς τα αριστερά, 30 mm προς τα επάνω και 100 mm προς τα κάτω... -
Seite 41: Βέλτιστος Έλεγχος Εκκίνησης
C Χρόνος διακόπτη εντός πριν από Event 1 το Συμβάν min. min. min. min. time (0) D Ρύθμιση καμπύλης βελτιστοποίησης 3.3 Ηλεκτρική σύνδεση TP7000 (όχι μοντέλα RF) ELECTRONICS Μόνο μοντέλα Μ 24V Μόνο μοντέλα Μ 230V REMOTE SENSOR 230V 'A' models Danfoss Heating... -
Seite 42: Ηλεκτρική Σύνδεση Δέκτη (Μόνο Μοντέλα Rf)
3.4 Ηλεκτρική σύνδεση δέκτη (μόνο μοντέλα RF) RX2 & RX3 ELECTRONICS ELECTRONICS TERMINAL 6 RX3 ONLY 1 2 3 4 B C 1 2 3 4 5 6 ZONE ZONE ZONE ZONE ZONE ZONE 1 ON 1 OFF 1 ON 1 OFF 3 ON 2 ON... - Seite 43 3.1 Ustawienia przy instalacji ............45 3.2 Optymalny start - nastawy ............46 3.3 Podłączanie przewodów (tylko dla wersji podłączanych na stałe) ......... 46 3.4 Przewody instalacji elektrycznej odbiornika RX (tylko w modelach RF)..............47 3.5 Instrukcja ................... 47 Danfoss Heating...
-
Seite 44: Instrukcja Instalacji
1.0 Instrukcja instalacji Prosimy pamiętać: Produkt powinien być instalowany wyłącznie przez wykwalifi kowanego elektryka lub instalatora ogrzewania. Montaż należy przeprowadzać zgodnie z aktualnymi przepisami dotyczącymi przewodów elektrycznych IEEE. 2.0 Specyfi kacja TP7000 TP7000M Specyfi kacja TP7000-RF TP7000M 24 TP7000A TP7000MA 2 x AA / MN 1500 / LR 6 Zasilanie 230V, 50Hz... -
Seite 45: Instalacja
System Chrono 6 stosuje się dla układów o niskiej bezwładności termicznej, np. kotłów wiszących jedno i dwufunkcyjnych. Program 7-dniowy – dla każdego dnia można zaprogramować inny czas i temperaturę. Program 5/2 dni – jeden zestaw ustawień czasu i temperatury na dni robocze tygodnia, drugi na weekendy. Danfoss Heating... -
Seite 46: Optymalny Start - Nastawy
Kontrola Optymalnego Startu – funkcja, która włącza ogrzewanie wcześniej niż to zaprogramowano w nastawie 1, w celu zapewnienia, że do ustawionego czasu wymagana temperatura zostanie osiągnięta. Tryb chronoproporcjonalny – tryb oszczędzający energię, w którym kocioł włącza się w regularnych odstępach czasu w celu utrzymania wyznaczonej temperatury, tworząc ciągłe przyjazne środowisko dla użytkownika. -
Seite 47: Przewody Instalacji Elektrycznej Odbiornika Rx (Tylko W Modelach Rf)
1-2, a następnie naciśnij przyciski PROG oraz CH2 na RX3. Czynność 3 - odczekaj 5 min., wykonaj czynności opisane w krokach 1-2, a następnie naciśnij przyciski PROG oraz CH3 na RX3. 5. TP7000-RF - Naciśnij przycisk , aby przywrócić normalne działanie urządzenia. Danfoss Heating... - Seite 48 Montavimo instrukcijos TP7000 serijos Programuojami kambario termostatai Dalykinė rodyklė 1.0 Montavimo instrukcijos ..............49 2.0 Specifi kacija ....................49 3.0 Montavimo instrukcijos ..............50 3.1 DIL jungiklio nustatymai .............. 50 3.2 Optimalaus paleidimo valdymas ..........51 3.3 TP7000 laidai (ne RF modeliams) ..........51 3.4 Imtuvo laidai (tik RF modeliams) ..........
-
Seite 49: Montavimo Instrukcijos
*1): Prietaisą reikia laikyti įjungtą į elektros tinklą iki 6 dienų, kad būtų galima visiškai pasinaudoti dubliavimo sistema. Svarbu pažymėti: užtikrinkite, kad nebūtų didelių metalinių dalių, kaip, pavyzdžiui, boileriai arba kiti dideli įrenginiai, (matomumo linijoje) tarp termostato ir imtuvo, kadangi jie trukdys ryšiui tarp termostato ir imtuvo. Danfoss Heating... -
Seite 50: Montavimo Instrukcijos
3.0 Montavimo instrukcijos Pirmiausiai nuimkite sienos plokštelę nuo prietaiso galo. Nuo viršutinio kairiojo sienos plokštelės kampo turi būti mažiausiai mm iki dešiniojo krašto, 15 mm iki kairiojo krašto, 30 mm viršuje ir 100 mm apačioje tarpas, kad būtų galima sumontuoti jungiamą kištuku modulį. Prieš... -
Seite 51: Optimalaus Paleidimo Valdymas
1.0 mm2 monolitinį varinį laidą. Prašome užtikrinti, kad: a) laido ilgis neviršytų 50 metrų, b) siekiant išvengti elektrinių trikdžių, laidas neturi būti tiesiamas lygiagrečiai kitiems elektros laidams, o jeigu tai būtina, laidas neturėtų praeiti skersai elektros tiekimo laidų. Danfoss Heating... -
Seite 52: Imtuvo Laidai (Tik Rf Modeliams)
3.4 Imtuvo laidai (tik RF modeliams) RX2 & RX3 Elektronika Elektronika GNYBTAS 6 TIK RX3 1 2 3 4 B C 1 2 3 4 5 6 Dėmesio! Jei naudojate su maitinimo šaltiniais veikiančias sistemas, prijunkite 2 gnybtą prie maitinimo šaltinio. 3.5 Komplektavimas (tik RF versijos) Jeigu termostatas ir imtuvas tiekiami kartu vienoje pakuotėje, jie parenkami gamykloje, todėl derinimas nereikalingas (Tik RX1... - Seite 53 3.0 Instalace ...................... 55 3.1 Nastavení DIL switche ..............55 3.2 Nastavení optimálního startu............. 56 3.3 Zapojení - TP7000 ................56 3.4 Zapojení RX přijímače (pouze pro modely RF) ....57 3.5 Uvádění do provozu (pouze modely RF) ........ 57 Danfoss Heating...
-
Seite 54: Návod Na Instalaci
1.0 Návod na instalaci Důležité upozornění: Tento výrobek může instalovat pouze kvalifi kovaný elektrikář nebo pověřený topenář a to vždy v souladu s aktuálním zněním IEEE pravidel elektrické instalace. 2.0 Technická specifi kace výrobku TP7000 TP7000-M Vlastnosti termostatu TP7000-RF TP7000-M 24 TP7000A TP7000-MA 2 x AA/MN1500/LR6... -
Seite 55: Instalace
Chronoproporcionální režim, 6 cyklů / hodinu chronoproporční, 3 cykly / hodinu POZNÁMKA Použijte režim chrono 3 pro soustavy s vysokou tepelnou setrvačností využívající např. litinový kotel. Použijte režim chrono 6 pro soustavy s nízkou tepelnou setrvačností využívající např. kondenzační kotle Danfoss Heating... -
Seite 56: Nastavení Optimálního Startu
7-denní režim - na každý den je možné naprogramovat rozdílné teploty v různých časech. 5/2 denní režim - týden lze rozdělit na pracovní a víkendové dny. Pro tyto 2 bloky lze individuálně naprogramovat rozdílné teploty v různých časech. Optimální start - funce, která spíná kotel dříve než je naprogramovaná změna teploty, tak že požadované... -
Seite 57: Zapojení Rx Přijímače (Pouze Pro Modely Rf)
Termostat 2 - počkejte 5 min a proveďte kroky 1-2 a potom stiskněte PROG a CH2 na RX3. Termostat 3 - počkejte 5 min a proveďte kroky 1-2 a potom stiskněte PROG a CH3 na RX3. 5. TP7000-RF - Stiskněte nebo k návratu do normálního režimu. Danfoss Heating... - Seite 58 Ugradnja - važna napomena TP7000 Elektronički programabilni tjedni sobni termostat Sadržaj 1.0 Ugradnja - važna napomena ............59 2.0 Opis proizvoda ..................59 3.0 Ugradnja ......................5 3.1 Podešenja DIL prekidača ..............5 3.2 Podešavanje Optimalnog starta ...........6 3.3 TP7000 ožičeni (ne bežični RF modeli) ........6 3.4 Ožičenje prijamnika (samo RF modeli ) ........7 3.5 Puštanje u pogon (samo RF modeli) ...........7 TP7000 RANGE...
-
Seite 59: Ugradnja - Važna Napomena
Važno za bežične RF proizvode: Osigurajte da nema većih metalnih predmeta, kao što su spremnici kotlova ili drugi veći predmeti, u liniji između odašiljača i prijamnika jer bi to moglo omesti komunikaciju između termostata i prijamnika. Danfoss Heating... -
Seite 60: Ugradnja
3.0 Ugradnja Prvo, maknite poklopac sa stražnjeg dijela termostata. Od gornjeg lijevog ćoška stražnjeg poklopca morate ostaviti najmanje 140mm praznine na desno, 15mm na lijevo, 30mm gore i 100mm dolje kako bi mogli montirati termostat. Prije ugradnje termostata osigurajte da 4 DIL prekidača na stražnjoj strani poklopca budu postavljena u traženi položaj (pogledajte sliku ispod). -
Seite 61: Podešavanje Optimalnog Starta
- žice ne bude veća od 50 metara, b) za izbjegavanje električnih smetnji, vodič ne smije biti vođen paralelno blizu drugih elektro vodiča a kada nije moguće izbjeći presijecanje, morate ga izvesti pod pravim kutem. Danfoss Heating... -
Seite 62: Ožičenje Prijamnika (Samo Rf Modeli)
3.4 Ožičenje prijamnika (samo RF modeli) RX2 & RX3 ELEKTRONIKA ELEKTRONIKA PRIKLJUČAK SAMO RX3 1 2 3 4 B C 1 2 3 4 5 6 ZONA ZONA ZONA ZONA ZONA ZONA 1 OFF 1 ON 1 OFF 3 ON 1 ON 2 ON Važno: 1) Za termostate napajane 230V spojiti fazu na priklljučak 2. - Seite 63 Danfoss Heating...
- Seite 64 Danfoss Randall Ltd. Ampthill Road Bedford MK42 9ER Tel: 0845 1217 400 Fax: 0845 1217 515 Email: danfossrandall@danfoss.com Website: www.danfoss-randall.co.uk Part No. 37037v01 07/09...
