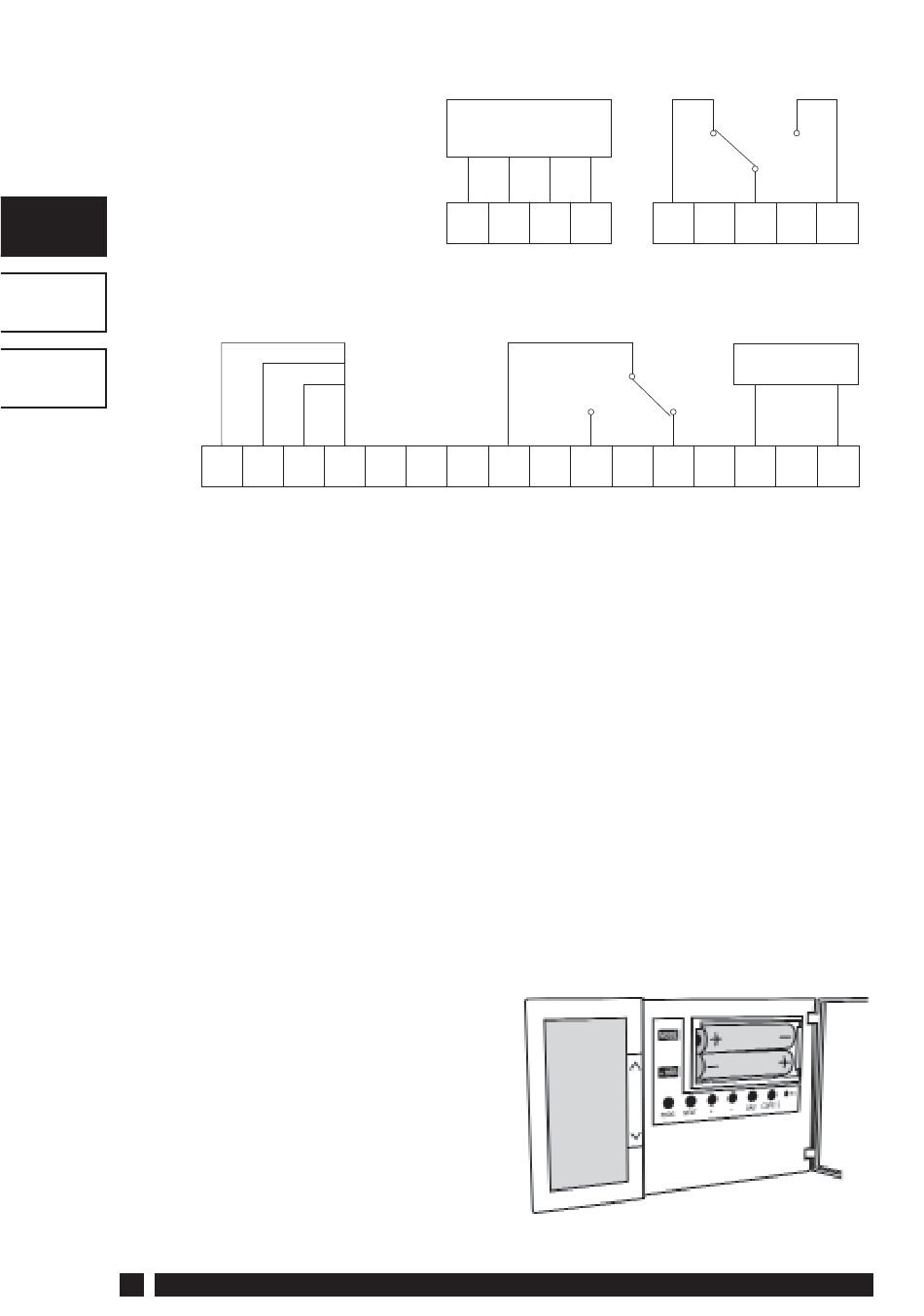

3.4 Pour les raccordements de câblage, reportez-vous aux schémas ci-
après :
Version à piles
FR FR
ES
Version sur secteur
Z
DE
1
b
X, Y et Z peuvent être connectés
à la sonde d'ambiance/extérieure/
de limite ou au contact
Le TP7001 et TP7001M peut intégrer trois entrées/types de sonde
grâce aux entrées b, C et d.
Les types de sonde sont les suivants :
1) Sonde de température ambiante à distance (vendue comme
accessoire)
2) Sonde de limite, par exemple, sonde de température du
sol (vendue comme accessoire). Remarque : F10 à l'écran - la
température du sol a dépassé le seuil de température.
3) Sonde extérieure (vendue comme accessoire)
4) Contacts de fenêtre, contacts de lecteur de carte ou contacts de
télécommutation
Remarque : reportez-vous aux options de programmation
installateur avancée pour savoir comment procéder à la
confi guration.
3.5 Pour la version à piles du
TP7001, insérez les piles en
vous assurant de les mettre
dans le bon sens.
6
Y
X
3
2 4 5
C d S COM
Sonde
d'ambiance/extérieure/
de limite ou contact
1 2 3 4
b C d S COM
6 7
HTG HTG
COM ON
5 6 7
HTG HTG HTG
ON
OFF COM
Alimentation
8 9 10
HTG L N
OFF
TP7001
