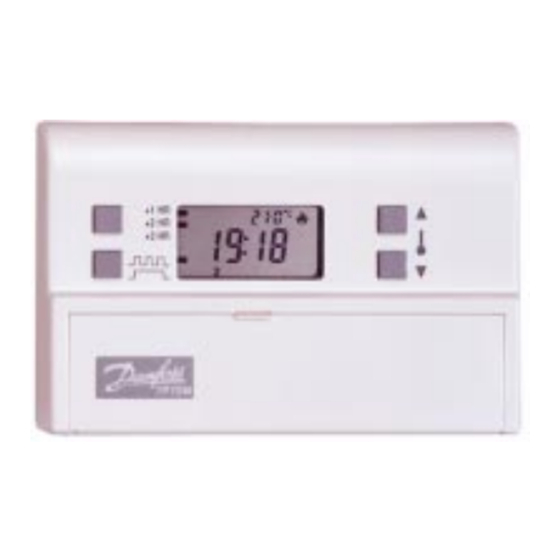

Programmierbare Raumthermostate
TP75M mit eingebautem Fühler.
TP75MA mit externem Fühler.
Anleitung zur Installation und Inbetriebnahme
TECHNISCHE DATEN
Sollwertbereich
Spannungsversorgung
Schaltkontakt
Schaltleistung
Ganggenauigkeit
Hinweis auf niedrige
Batteriespannung
Schutzart
Maximale Umgebungstemperatur :
Gesamt-Abmessungen:
Steuereinheit :
Breite : 135 mm
Höhe : 88 mm
Externer Fühler :
Breite : 61 mm
Höhe : 45 mm
mit Heizkörper oder Fußbodenheizung
NC
direkt auf Wärmeerzeuger
(Therme)
:5°C bis 30°C (41°F bis 85°F)
:220/240 Volt, 50/60 Hz
:Umschaltkontakt
:10 - 250 V Wechselstrom,
50/60 Hz, 2 (1) A
:10 - 250 V Gleichstrom, 2 (1) A
:+/- 1 Minute / Monat
:15 Tage ab Beginn
:
IP 30
45 °C
Tiefe : 32 mm
Tiefe : 22 mm
"Zonenventil"
NC
Dieses Produkt entspricht den folgenden EG-Richtlinien:
Richtlinie zur elektromagnetischen Kompatbilität
(EMC) (92\31\EEC)
Niederspannungsrichtlinie
(LVD) (73\23\EEC), (93\68\EEC)
elektr. Heizsystem
*
* Kontakbelastung beachten
