Elektronische Programmierbare Raumthermostate
mit Funkfernsteuerung

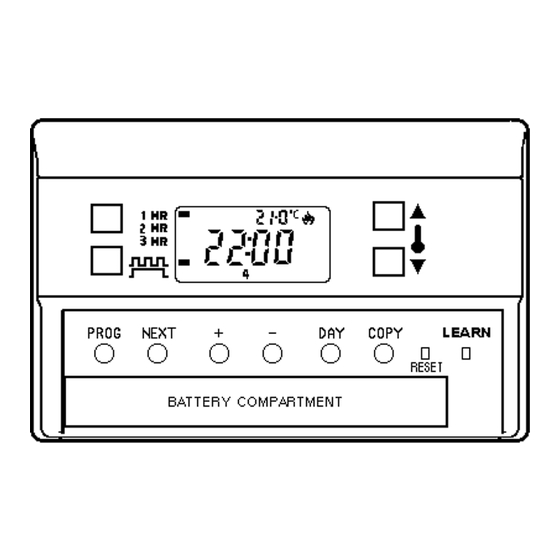

TP75-RF mit eingebautem Fühler.
Anleitung zur Installation und Inbetriebnahme
TECHNISCHE DATEN
Sollwertbereich
Stromversorgung
Betriebsfrequenz
Übertragungsbereich
Ganggenauigkeit
Hinweis auf niedrige
Batteriespannung
Schutzart
Max. Umgebungstemperatur : 45 °C
Funkentstörung
Sendeleistung
Gesamt-Abmessungen:
Steuereinheit :
Breite : 136 mm
Höhe : 88 mm
Tiefe : 32 mm
Abstrahlung
Software Klasse
Anwendungsbeispiele
mit Heizkörper oder Fußbodenheizung
RX
NC
direkt auf Wärmeerzeuger
(Therme)
RX
Elektrischer Anschluss
Empfangseinheit RX-1
Elektronik
°C
°C
↑
↓
N
L
1
2
3
4
N
L
220/240 V
50 Hz
Schaltzustand bei:
°C
steigender Raumtemperatur
↑
°C fallender Raumtemperatur
↓
: 5°C bis 30°C (41°F bis 85°F)
: 2 x AA Alkaline-Batterien
: 433.92 MHz
: 30 m (max.)
: +/- 1 Minute / Monat
: 15 Tage ab Beginn
: IP 30
: EMC (89/336/ECC) (92/31/ECC)
: 2,5mW
: Normal
: Class A
"Zonenventil"
NC
Empfangseinheit RX-2
Elektronik
N
L
1
N
L
NO Zone 1
220/240 V
50 Hz
NC Zone 1
Zone 2 NC
Dieses Produkt entspricht den folgenden EG-Richtlinien:
Richtlinie zur elektromagnetischen Kompatbilität
(EMC) (92\31\EEC)
Niederspannungsrichtlinie
(LVD) (73\23\EEC), (93\68\EEC)
RX
°C
°C
↑
↓
2
3
4
NO Zone 1
NC Zone 1
Batteriefach
elektr. Heizsystem
RX
*
* Kontakbelastung beachten
Empfangseinheit RX-3
Elektronik
°C
°C
↑
↓
A
B
C
1
2
3
4
5
N
L
220/240 V
50 Hz
LEARN
6
NC Zone 3
NC Zone 2
NO Zone 1
NC Zone 1
1
