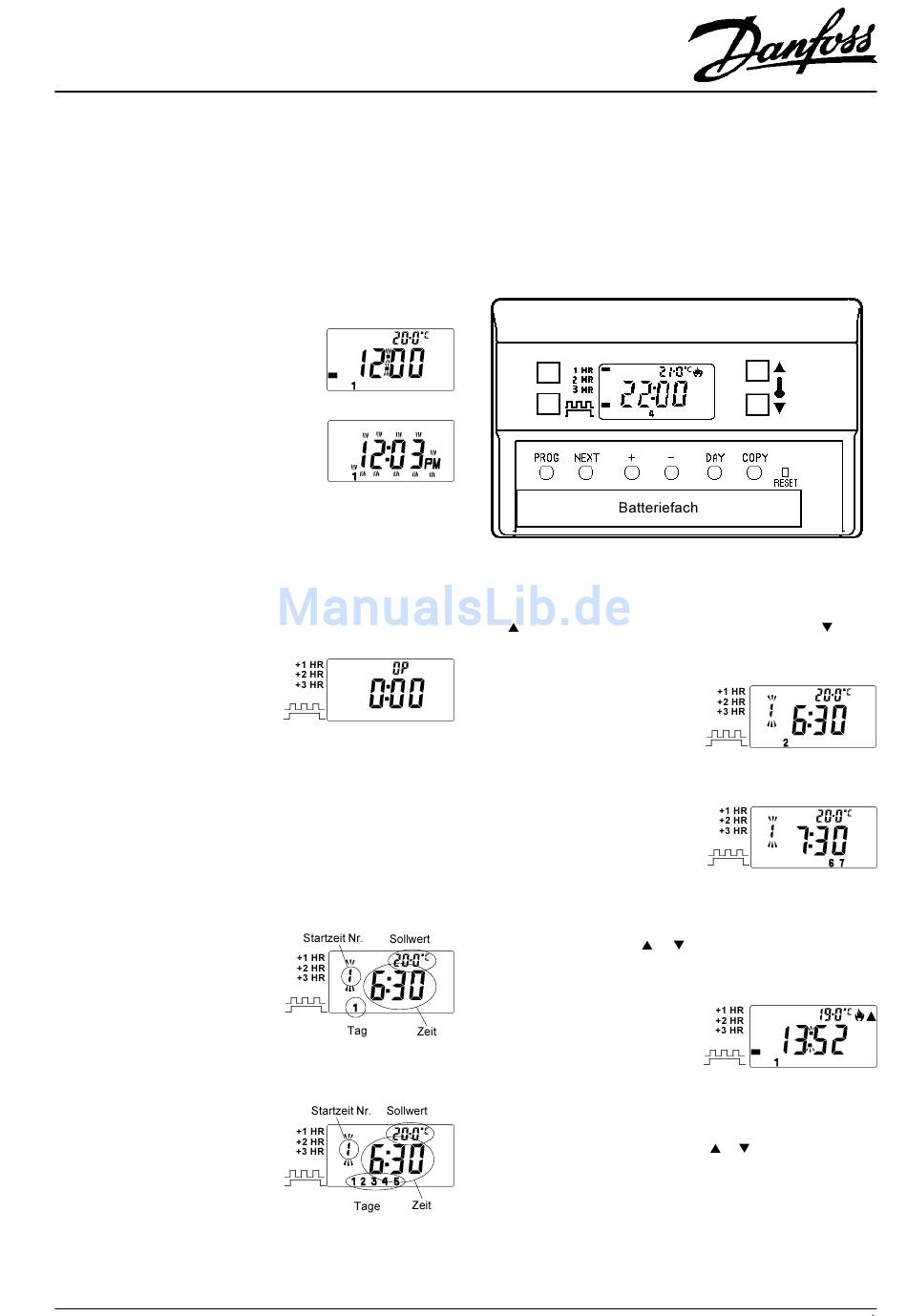

Programmierbare Raumthermostate
TP75M mit eingebautem Fühler.
TP75MA mit externem Fühler.
Einstellungen
Einstellen der Uhr
Nachdem die "RESET"-Taste gedrückt wurde,
erscheint die Anzeige wie folgt: Der
Doppelpunkt blinkt und alle werksseitig
vorgenommenen Einstel-lungen werden
angezeigt.
Zur Einstellung der Uhrzeit wird der "PROG"
- Einstellknopf kurz gedrückt:
Jetzt blinken die Zahlen. Drücken Sie den
"DAY"-Knopf (die Zahlen blinken nicht mehr),
bis die Zahl für den aktuellen Wochentag
erscheint (1 = Montag usw.). Wird der "+" oder "-" Knopf kurz gedrückt,
wird die Zeit minutenweise geändert. Wird der jeweilige Knopf gedrückt
gehalten, ändert sich die Einstellung in 10-Minuten-Schritten.
Sobald die Zeit richtig eingestellt ist, drücken Sie "PROG", um die Uhr
zu starten und mit der Programmierung fortzufahren.
Einstellen des OSC - Zeitraums (Optimale-Start-
Steuerung, wenn aktiviert )
Diese
Anzeige
erscheint
Automatik-Programm
zweimaligem Drücken des PROG-
Knopfes nur dann, wenn die Funktion
OSC auf der Rückseite des Geräts
von Ihrem Installateur vorher aktiviert wurde. Drücken Sie "+" oder "-
", um einen OSC - Zeitraum einzustellen. Sie haben die Wahl
zwischen: 0:30 (30 Minuten), 1:00 (eine Stunde), 1:30 und 2:00. Die
empfohlene Ersteinstellung ist 0:30 [weitere Hinweise siehe unter:
Nach der Inbetriebnahme in "Anleitung zur Installation und
Inbetriebnahme"]. Wenn der OSC - Zeitraum auf 0:00 gestellt wird,
wird die Funktion deaktiviert. Drücken Sie anschließend "PROG", um
mit der Programmierung fortzufahren.
Einstellen der Startzeiten und Temperaturen
Mittels eines Schalters auf der
Rückseite der Bedienungseinheit wird
der Installateur den TP75M so
einstellen, daß er entweder im 7-
Tage-Modus oder im 5/2-Tage-
Modus läuft.
Die erste Startzeit ( Zeit und
Temperatur wird bei Aktivierung
zusammen mit dem Tag ( im 7-Tage-
Modus ) oder den Tagen ( 5/2-Tage-
Modus ) angezeigt. Beachten Sie,
daß der angezeigte Tag den aktuellen
Tag darstellt, im 5/2-Tage-Modus
werden unter der Woche die Tage 1
bis 5, am Wochenende die Tage 6
und 7 angezeigt. Um die sechs
vorhandenen Startzeiten anzuzeigen,
drücken Sie kurz den "NEXT"-Knopf.
Während die jeweilige Startzeit
angezeigt wird, kann sie wie gewünscht geändert werden.
im
nach
7-Tage-Modus
5/2-Tage-Modus
Halten Sie den "+" oder "-" Knopf gedrückt, um die Startzeit in 10-
Minuten-Schritten zu ändern. Ein kurzer Druck bewirkt eine
minutenweise Änderung.
Der " " Knopf erhöht die Solltemperatur um 0,5 °C , der " " Knopf
senkt die Temperatur um 0,5 °C.
Zusätzlich zur Möglichkeit, eine
Temperatur einzustellen, ist es auch
möglich, Aus (OFF) einzustellen.
Einfach durch Drücken der t Taste,
bis das Symbol OF auf der Anzeige
erscheint.
Actung: Falls OFF eingestellt ist, ist
kein Frostschutz gewährleistet.
Wenn alle Startzeiten für den (die)
angezeigten Tag(e) korrekt sind,
drücken Sie "DAY", um die Startzeiten
für den nächsten Tag anzuzeigen.
Die Anzeige entspricht einer der beiden Abbildungen rechts - je
nachdem, ob TP75M für den 7-Tage- oder den 5/2-Tage-Modus
eingestellt wurde.
Drücken Sie die "+", "-", " ", " ", und "NEXT" Knöpfe, um die
Startzeiten wie gewünscht zu ändern.
ODER
Wenn das Programm des vorigen
Tages übernommen werden soll,
drücken Sie "COPY", um diese
Startzeiten mit einem Knopfdruck zu
übernehmen. (Drückt man im 5/2-
Tage-Modus "COPY", werden die für die Tage 1 bis 5 geltenden,
programmierten Startzeiten für das Wochenende übernommen).
Drücken Sie "DAY" und "NEXT", um alle programmierten Startzeiten
zu überprüfen, wobei man die "+", "-", " ", " " und "NEXT" Knöpfe
verwendet, um eventuelle Startzeit- Änderungen vorzunehmen.
Sobald alle Startzeiten für jeden Tag korrekt eingegeben sind, drücken
Sie "PROG", um in den Betriebs-Modus zurückzukehren - der
Doppelpunkt blinkt jetzt.
Die Heizungsanlage wird jetzt so gesteuert, daß die eingestellten
Temperaturen erreicht werden, sofern die Kapazität der Heizungsanlage
dies zuläßt. Weitere Einzelheiten über die vorhandenen Einstell-
möglichkeiten (Masterbefehle) finden Sie in der Bedienungsanleitung.
7-Tage-Modus
5/2-Tage-Modus
