Montage van de trapas op het frame:
Omdat het hier om een monobloc trapas gaat, moet u de linkerkruk door het frame steken, zoals
afgebeeld op figuur 4. U kunt het rechterpedaal op de trapas monteren voordat deze op het frame
wordt gemonteerd. Dit geldt echter niet voor het linkerpedaal, dit kunt u pas nà montage van de
ZED PISTE trapas op het frame monteren.
- Voor de montage hebt u geen speciaal gereedschap nodig, maar we raden u toch aan om de
trapas door een erkende LOOK-dealer te laten monteren of te bevestigen.
- Controleer, voordat u de trapas op het frame bevestigt, of het linkerlager correct aan de linkerkant
van het frame werd gemonteerd en of de voorgemonteerde trapas compleet is en er geen
onderdelen ontbreken (zie figuur 1).
- De platen vormen geen belemmering voor het functioneren van de trapas in het frame. U kunt de
trapas met of zonder platen op het frame monteren.
OPGELET:
- Maak de lageroppervlakken van de trapas-kast stofvrij, daarna reinigen en insmeren met het aanbevolen vet.
- Maak uw fiets niet met een hogedrukreiniger schoon. Er kan water, zelfs bij gebruik van een tuinslang, door de
dichtingen van de trapaskast binnendringen en dit leidt tot onherstelbare schade aan de onderdelen en lagers van
de ZED PISTE trapas. Reinig de trapas tijdens montage op de fiets. Maak de carbononderdelen met een zachte
doek, water en een neutrale zeep.
- Laat de ZED PISTE trapas niet in een in de felle zon geparkeerde auto achter en stel de trapas ook niet bloot aan
een radiator of andere warmtebronnen.

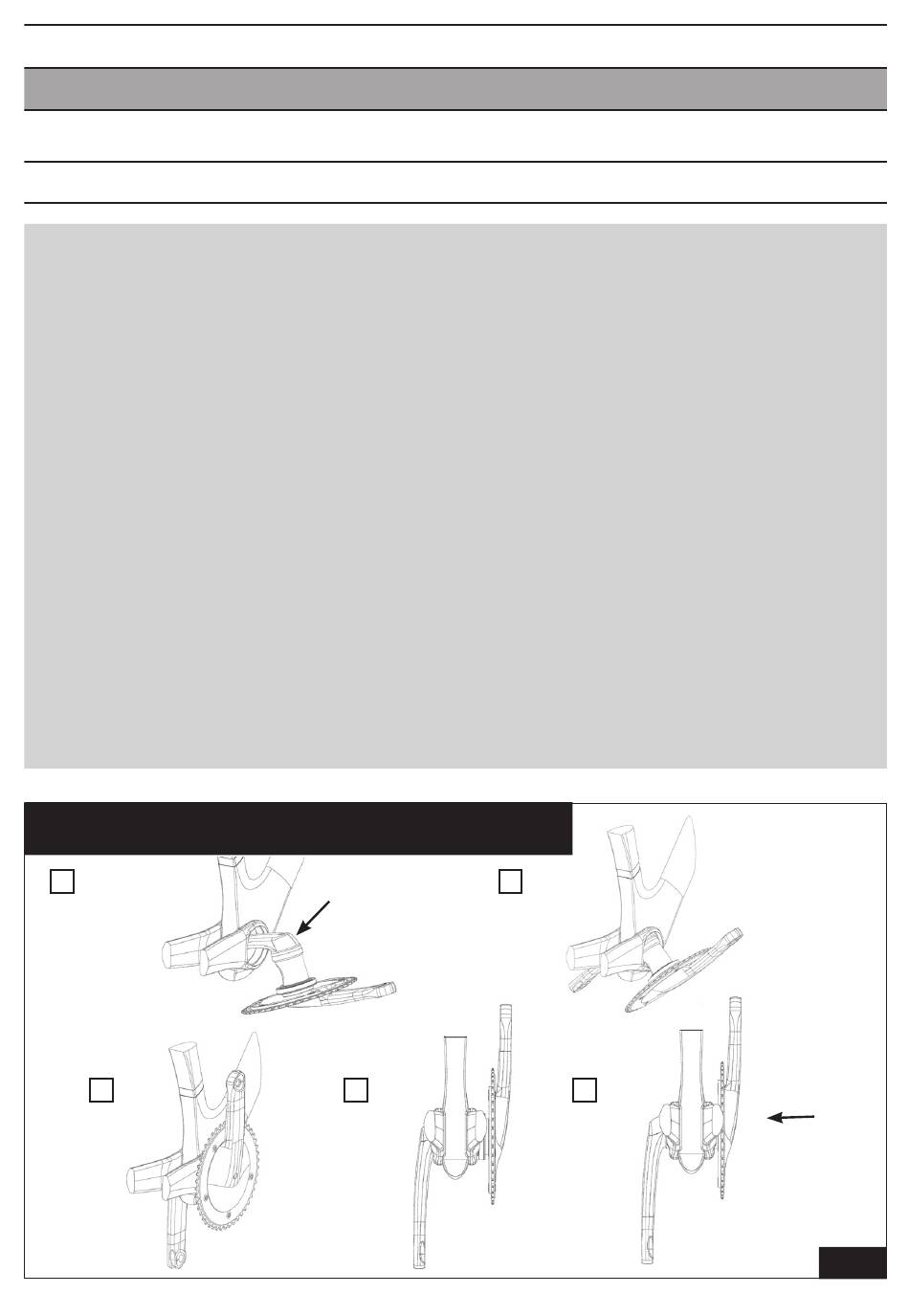

PLAATSEN EN MONTEREN VAN DE TRAPAS 1/2
A
Plaatsing van de trapas
in het frame d.m.v. de
linkerkruk
C
48
MONTAGE VAN DE TRAPAS IN HET FRAME
Verbinding linkerkruk/
naar boven gerichte
as
D
B
E
Lineaire
beweging om het
rechterrollager te
plaatsen
Fig 4
