Montage du pédalier sur le cadre :
Le pédalier ZED PISTE étant monobloc, son montage nécessite de passer la manivelle gauche au travers du
cadre comme le montre la figure 4. La pédale droite peut être montée sur le pédalier avant son montage sur
le cadre ce qui n'est pas le cas pour la pédale gauche qui devra être montée une fois le pédalier ZED PISTE
correctement fixé dans le cadre.
- L'opération de montage ne nécessite pas d'outil spécifique mais il est toutefois recommandé de faire appel à
votre revendeur spécialisé LOOK pour le montage ou la dépose du pédalier.
- Avant d'engager le pédalier dans le cadre, vérifier que le roulement gauche est bien monté serré dans le
cadre coté gauche et qu'il ne manque aucune pièce sur l'ensemble pré-monté sur le pédalier (voir figure 1).
- Les plateaux ne gênent en rien la cinématique d'engagement du pédalier dans le cadre. Le pédalier peut être
monté sur le cadre avec ou sans ses plateaux.
ATTENTION :
- Dépoussiérer, nettoyer et graisser les portées de roulements du boîtier de pédalier avec la graisse préconisé.
- Ne jamais laver votre vélo avec un jet sous pression. L'eau sous pression, même celle qui sort d'un tuyau d'arro-
sage, peut, malgré les joints d'étanchéité, entrer à l'intérieur du boîtier de pédalier en endommageant irrémédia-
blement les composants et les roulements du pédalier ZED PISTE. Lavez votre pédalier lorsqu'il est monté sur
votre vélo, nettoyez délicatement les parties carbone avec un chiffon doux, de l'eau et du savon neutre.
- Ne laissez pas le pédalier ZED PISTE à l'intérieur d'une voiture garée sous le soleil, ni près de radiateur ou
d'autres sources de chaleur.

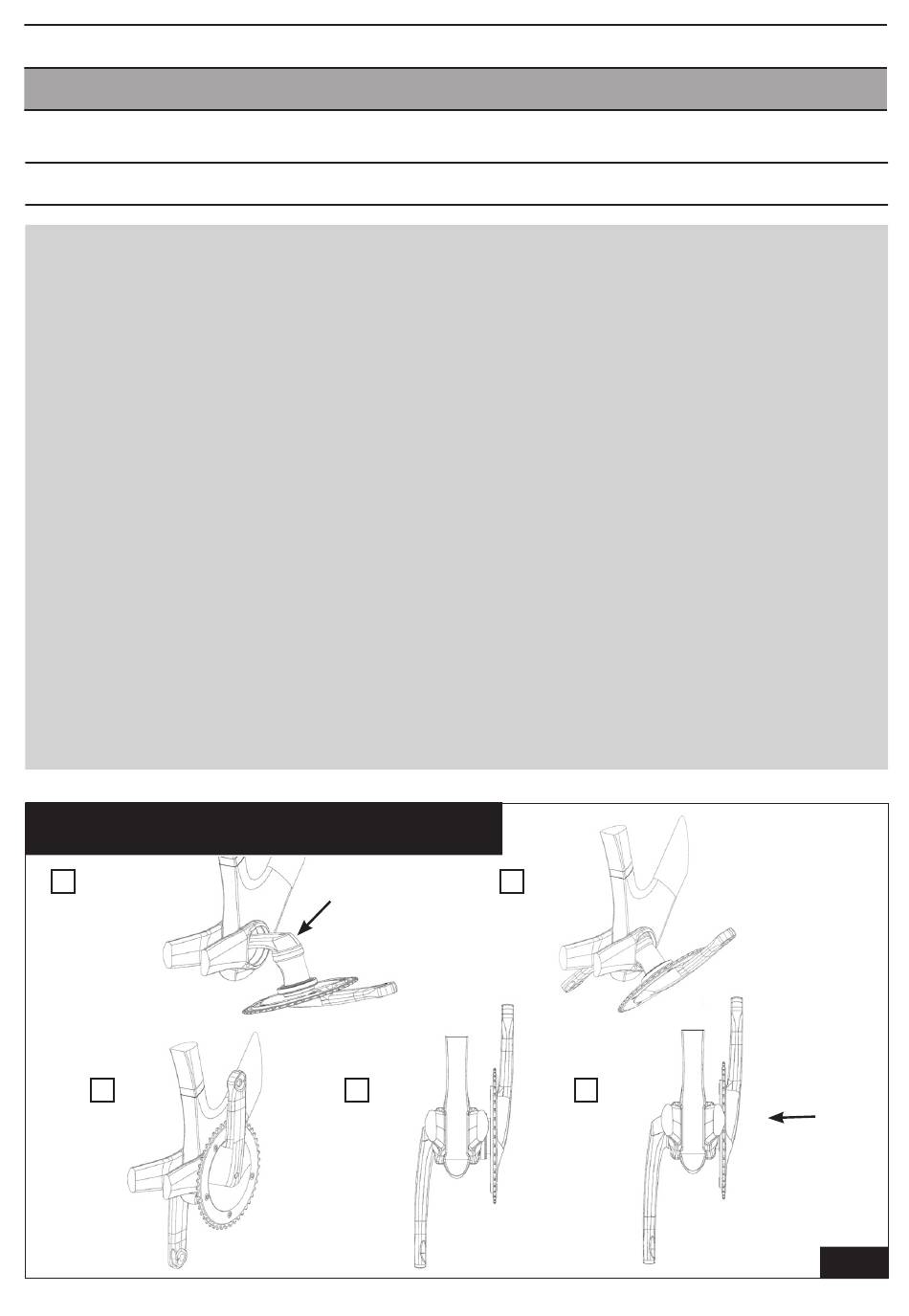

DEPOSE ET MONTAGE DU PEDALIER 1/2
A
Engagement du pédalier
dans le cadre par la
manivelle gauche
C
8
MONTAGE DU PEDALIER DANS LE CADRE
Liaison manivelle
gauche/axe dirigée
vers le haut
D
B
E
Mouvement linéaire
permettant d'insérer
le roulement droit
Fig 4
