Käyttö- ja asennusohje Vienna D

2.16 Periaatekuva kun ohjauskeskuksena on OT-2

Ohjauskeskus
OT – 2 PS3 tai OT – 2 – PU

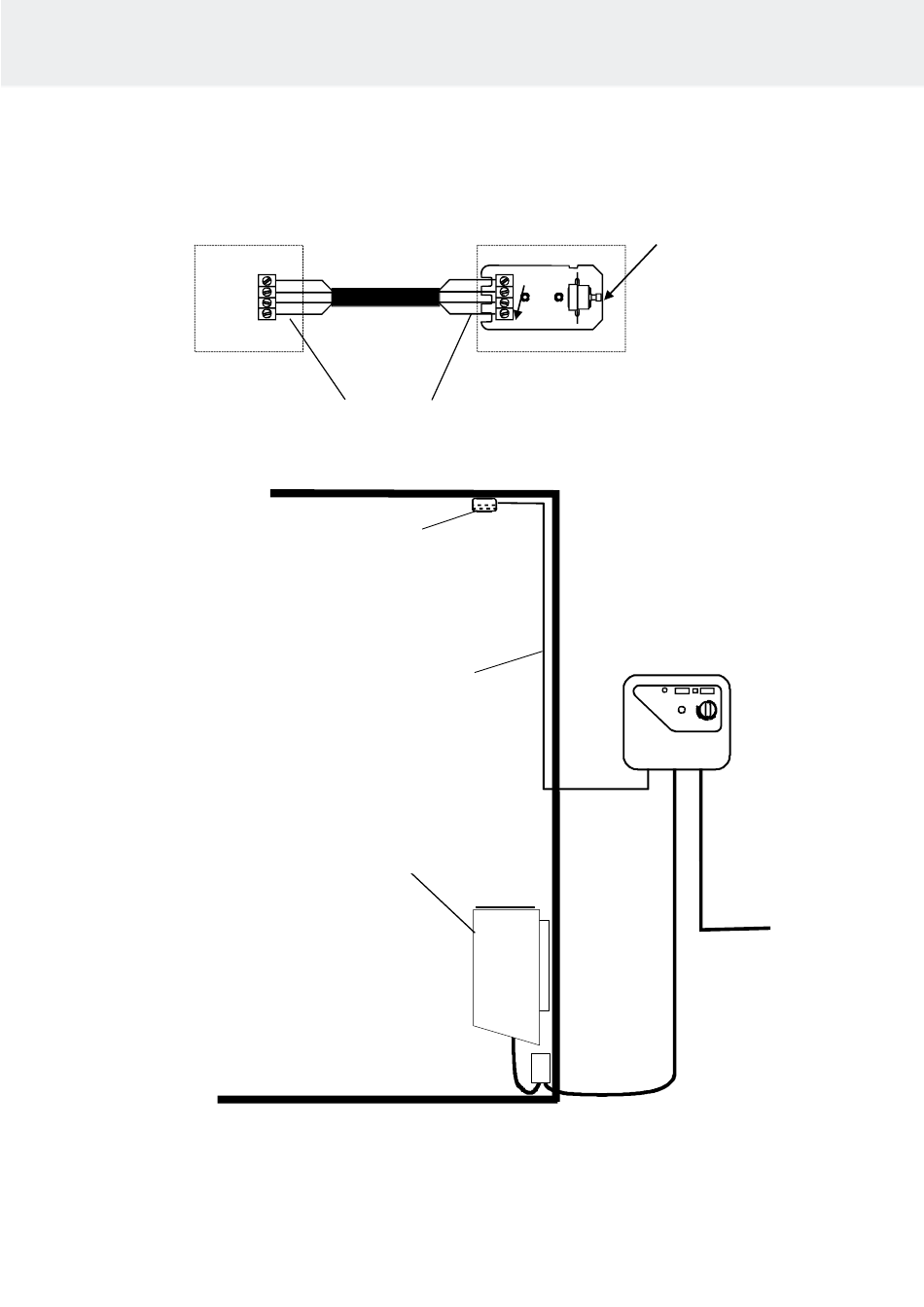

Kuva 10 Periaatekuva kun ohjauskeskuksena on OT – 2 PS3 tai OT – 2 – PUi
Tuntoelimen
4 kaapeli
3
2
1
1 Sininen
2 Valkoinen
3 Punainen
4 Keltainen
Tuntoelin
OLET 6 – 1
Silikoni 4 x 0,25 mm²
Kiuas
Kytkentärima
Rajoitin
4
3
2
1
Ohjauskeskus
OT – 2 – PS-3
OT – 2 – PU i
12
Sähkösyöttö
400V – 415V 3N~
