Návod k instalaci a použití

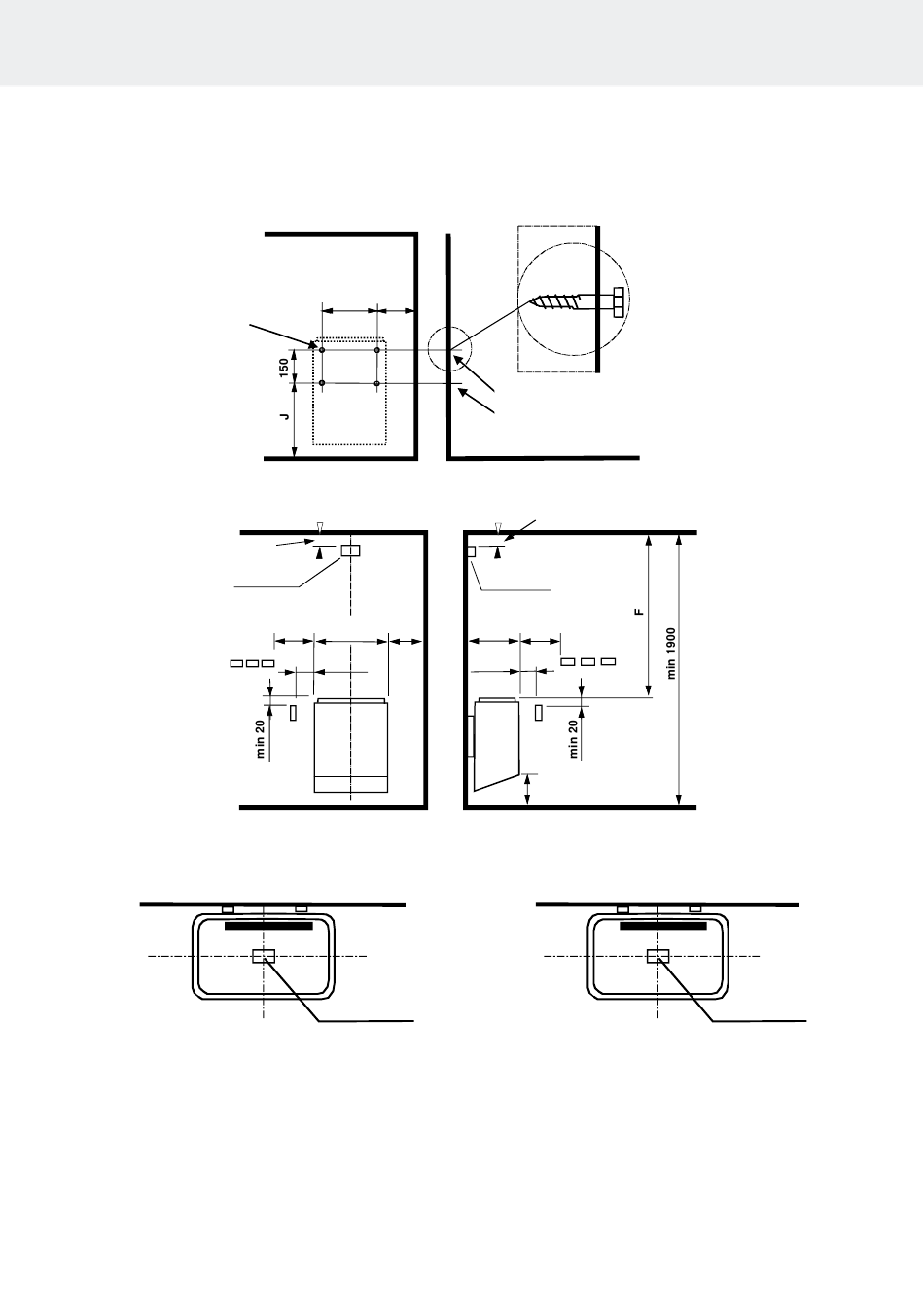

2.9 Bezpečnostní vzdálenosti topidla a pozice senzoru
Minimální montážní
vzdálenosti (mm)
Vrták Ø3,5 mm
Obrázek 2 Instalace topidla
Absolutní vzdálenost od
stropu 40 mm
OLET 19
Obrázek 3 Bezpečnostní vzdálenosti topidla a pozice senzoru na stěně
Obrázek 4. Alternativní instalace senzoru
při použití stykačové skříně WE 3 a
ovládacího panelu Digi 1 nebo 2. Senzor
OLET 19
Obrázek 4 Senzor, stropní instalace (OLET 19)
Vienna D
267 B
A 402 A
min 30
OLET 19
Vrut 6 x 40 (2 ks)
Vrut 6 x 16 (2 ks)
Absolutní vzdálenost od
stropu 40 mm
OLET 19
(mm)
270 D
min 30
K
Obrázek 5. POZNÁMKA: Pouze stropní instalace při použití
ovládacích panelů 1418-2-1517-3 (OT-2-PS-3) a 1418-2-
1519 (OT-2-PUi).
Při použití topidla Vienna D nelze instalovat senzor na
stěnu.
Obrázek 5 Senzor, stropní instalace (OLET 6-1)
7
OLET 6-1
