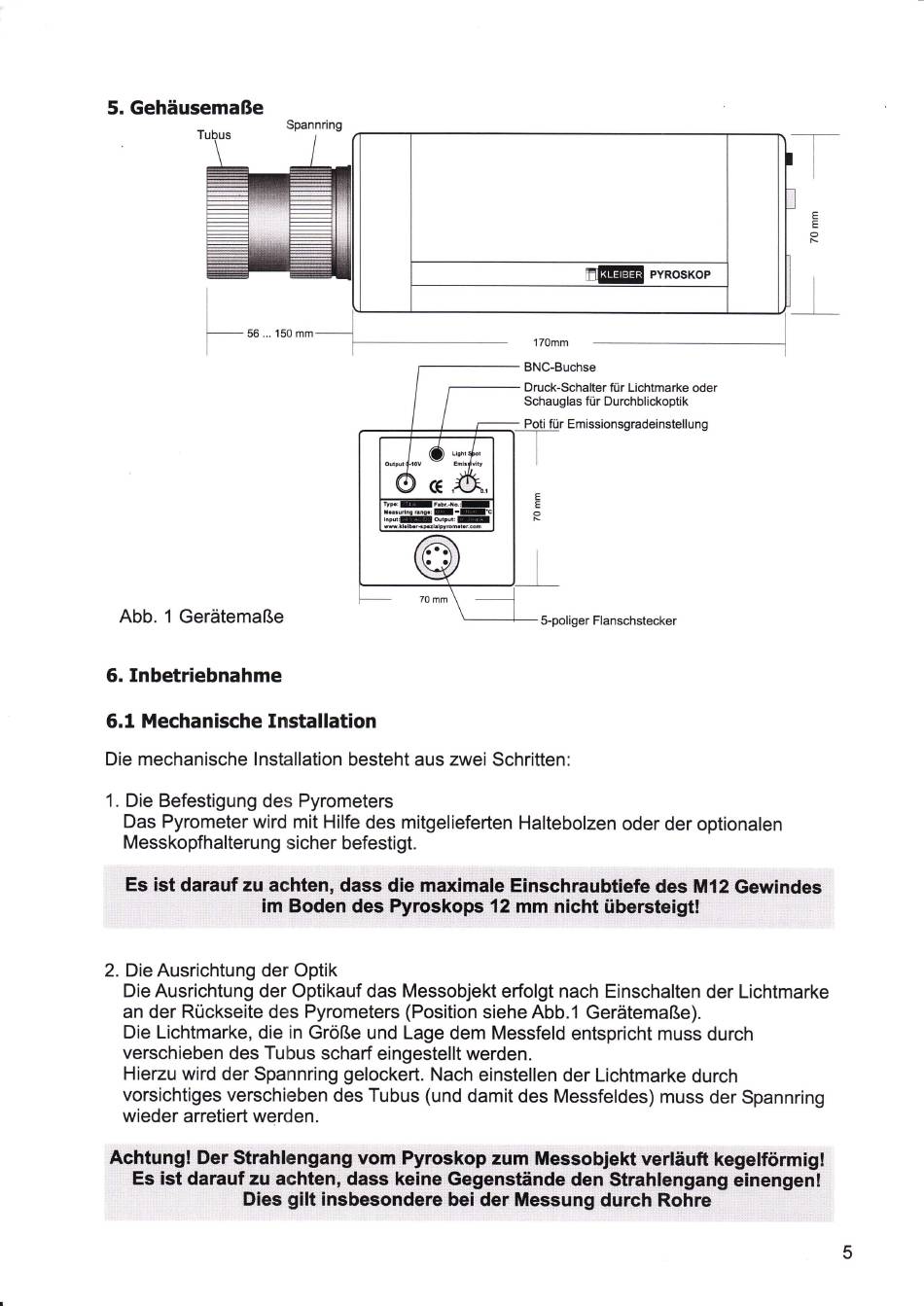

5. Gehäusemaße
Abb.
1
Gerätemaße
6.
Inbetriebnahme
BNC-Buchse
Druck-Schalter
für
Lichtmarke
oder
Schauglas
für
Durchblickoptik
Poti
für
Emissionsgradeinstellung
5-poliger
Flanschstecker
6.1 Mechanische
Installation
Die mechanische Installation besteht aus zwei Schritten:
1. Die Befestigung
des Pyrometers
Das Pyrometer wird mit Hilfe des mitgelieferten Haltebolzen oder der optionalen
Messkopfhalteru ng sicher befestigt.
Es
ist darauf
zu achten, das$ die maximale Einschraubtiefe des M12 Gewindes
im Boden des Pyroskops 12mm nicht übersteigt!
2.
Die
Ausrichtung der Optik
Die
Ausrichtung der Optikauf das Messobjekt erfolgt nach Einschalten der Lichtmarke
an der Rückseite des Pyrometers (Position siehe Abb.1 Gerätemaße).
Die Lichtmarke, die in Größe und Lage dem Messfeld entspricht muss durch
verschieben des Tubus scharf eingestellt werden.
Hierzu wird der Spannring gelockert. Nach einstellen der Lichtmarke durch
vorsichtiges verschieben des Tubus (und damit des Messfeldes) muss der Spannring
wieder arretiert werden.
Achtungl
Der Strahlengang
vom Pyroskop zum Messobjekt verläuft kegelförmigt
Es
ist darauf zu achten, dass keine Gegenstände
den Strahlengang einengen!
Dies
gilt
insbesondere bei der Messung durch Rohre
5
