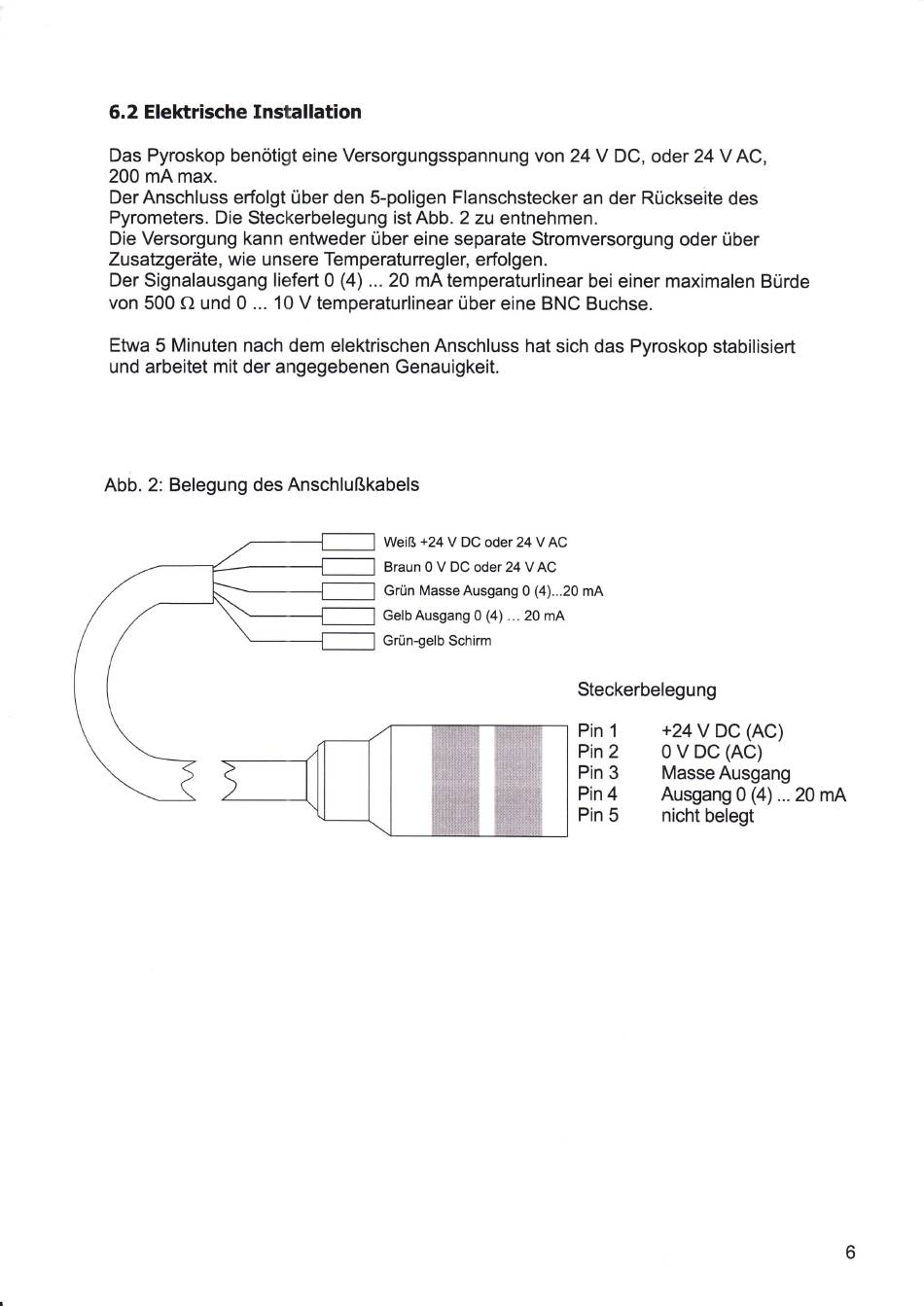

6.2 Elektrische
Installation
Das Pyroskop benötigt eine Versorgungsspannung von
24V
DC,
oder 24 V AC,
200 mA
max.
DerAnschluss erfolgt über den S-poligen Flanschstecker an der Rückseite des
Pyrometers. Die Steckerbelegung
istAbb.
2 zu entnehmen.
Die Versorgung kann
entweder über eine separate Stromversorgung oder über
Zusatzgeräte, wie unsere Temperaturregler, erfolgen.
Der Signalausgang liefert 0 (4) ... 20 mA temperaturlinear bei einer maximalen Bürde
von 500 O und 0 ... 10 V temperaturlinear über eine BNC Buchse.
Etwa 5 Minuten nach dem elektrischen Anschluss hat sich das Pyroskop stabilisiert
und arbeitet mit der angegebenen Genauigkeit.
Abb. 2: Belegung
des
Anschlußkabels
Weiß
+24
V
DC
oder 24V
AC
Braun 0
V
DC
oder 24V
AC
Grün MasseAusgang 0
(4)...20 mA
GelbAusgang
0
(4)...20
mA
Gningelb
Schirm
Steckerbelegung
Pin
1
Pin 2
Pin 3
Pin
4
Pin 5
+24v
DC
(Ac)
0
v
Dc (Ac)
Masse Ausgang
Ausgang 0
(4)...20
mA
nicht belegt
6
