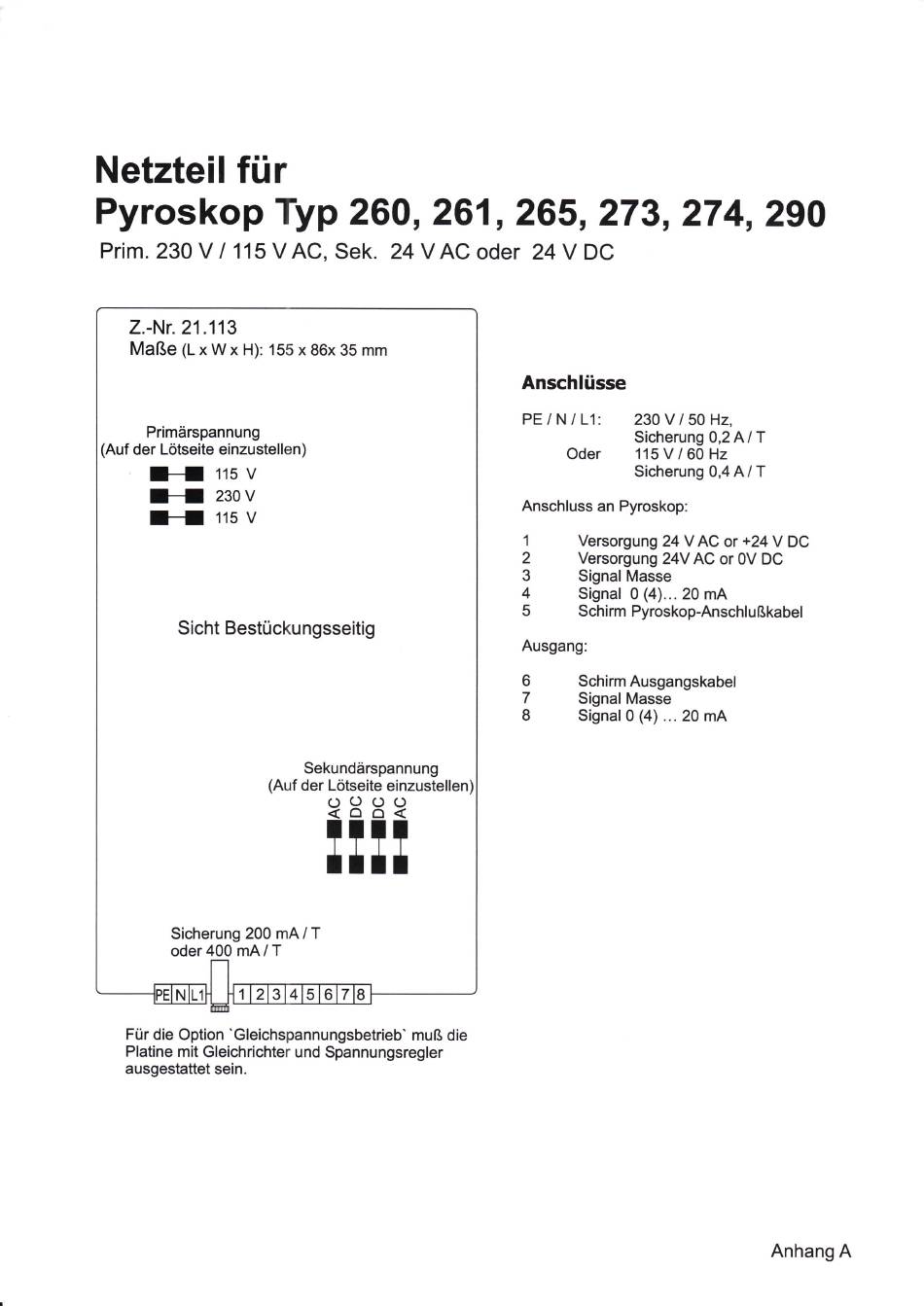

Netzteil
für
Pyroskop Typ
260, 261, 265, 273, 274, 290
Prim. 230 V
I
115
VAC, Sek. 24V
AC
oder 24V
DC
Anschlüsse
PE/N/L1:
230V
I
50H2,
Sicherung
0,2AlT
Oder
115V I 60
Hz
Sicherung
0,4
A/
T
Anschluss an Pyroskop:
1
Versorgung
24V AC
or +24
V
DC
2
Versorgung
24V
AC or
0V
DC
3
SignalMasse
4
Signal 0 (4)... 20
mA
5
Schirm Pyroskop-Anschlußkabel
Ausgang:
6
Schirm
Ausgangskabel
7
SignalMasse
8
Signal0 (4) ... 20
mA
Für die
Option 'Gleichspannungsbetrieb' muß die
Platine mit
Gleichrichter und Spannungsregler
ausgestattet sein.
Z.-Nr. 21.113
Maße
(L
x
w
x H):
155
x
B6x
35 mm
Primärspannung
(Auf
der Lötseite einzustellen)
H
115v
H
23ov
H
115v
Sicht Bestücku ngsseitig
Sekundärspannung
(Auf
der Lötseite einzustellen)
?88?
TITT
tttl
llll
Sicherung
200
mA/
T
oder400
mA/T
Anhang
A
