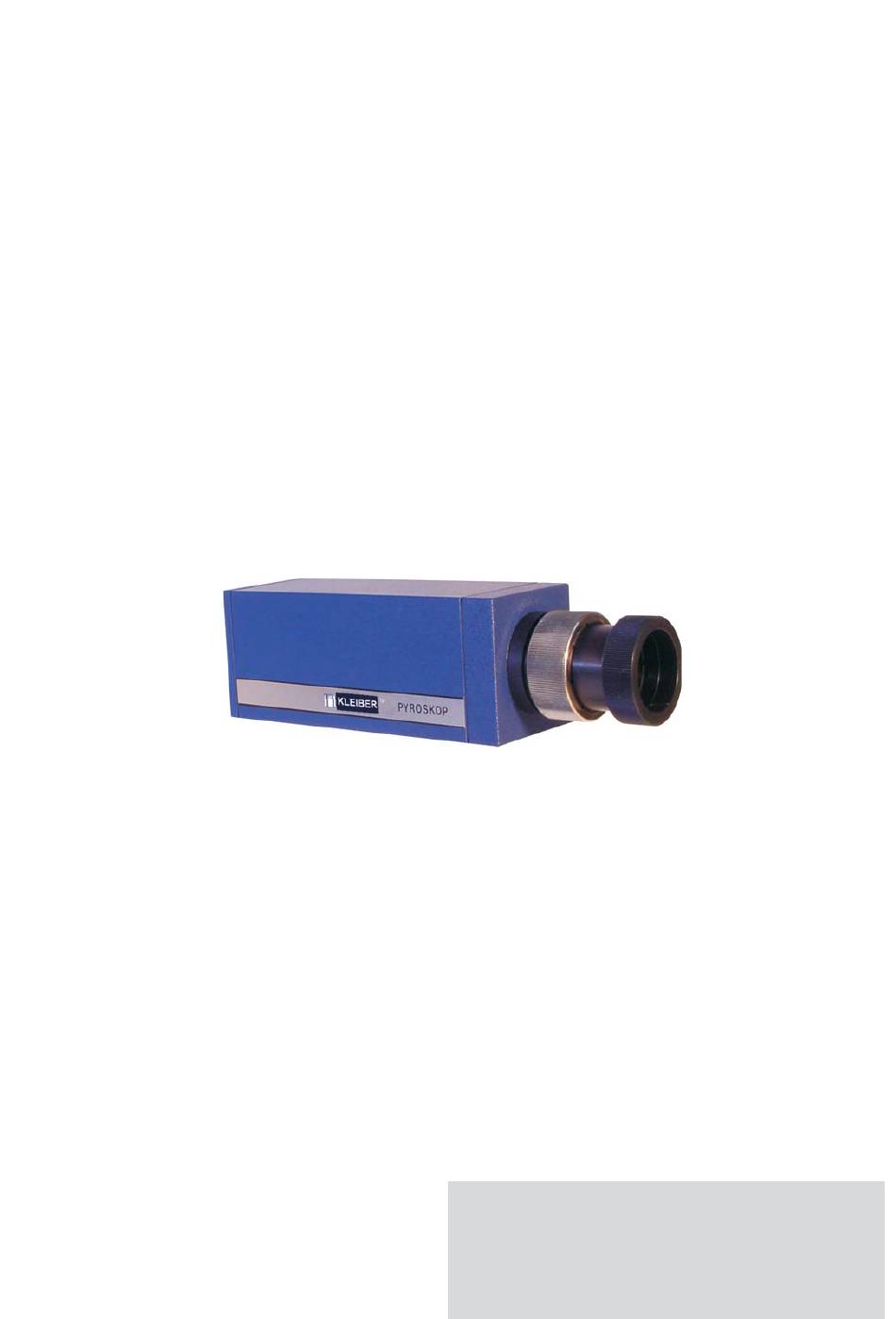

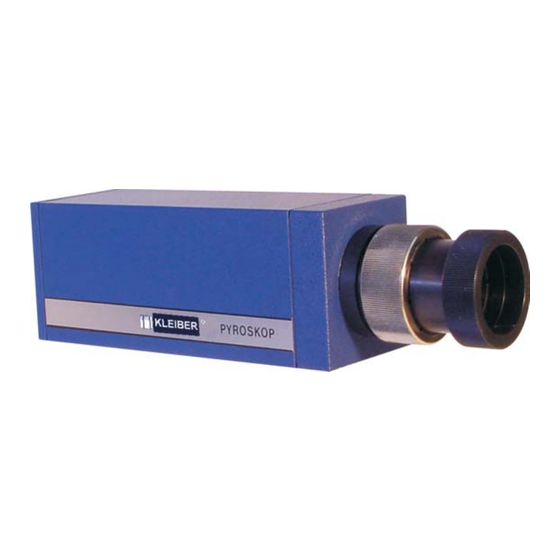

- Seite 1 Infrarot - Pyrometer für die berührungslose Temperaturmessung Pyroskop Typ 273 Bedienungsanleitung KLEIBER Spezialpyrometer GmbH E-Mail: info@kleiber-spezialpyrometer.com www.kleiber-spezialpyrometer.com Carl-Zeiss-Straße 5 Tel.: +49 (0) 3671 52 72 0-0 D - 07318 Saalfeld Fax: +49 (0) 3671 528 930...
-
Seite 2: Inhaltsverzeichnis
Inhalt Allgemeines Anwendung Techische Daten Optische Daten Gehäusemaße Inbetriebnahme Mechanische Installation Elektrische Installation Einstellen des Emissionsgrades Wartung Zubehör Sonderzubehör Beschaltungsanleitung Netzteil Anhang A Stand 06.03... -
Seite 3: Allgemeines
Betriebsbereitschaft selbst unter rauen Industriebedingungen gewährleistet. Bitte lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme des Pyroskops Typ 273 sorgfältig durch. Unseren Kundenservice erreichen Sie unter info@kleiber-spezialpyrometer.com oder telefonisch unter +49 (0) 3671 / 528 928. 2. Anwendung Das Pyroskop 273 dient zur berührungslosen Messwerterfassung von Temperaturen, in dem die infrarote Strahlung (Temperatur) des zu messenden Objektes erfasst und in ein lineares elektrisches Signal von 0 ... -
Seite 4: Techische Daten
3. Technische Daten Typenbezeichnung: 273 A 273 A 273 B 273 B 273 C 273 C Messbereich: 600 … 1600 °C 800 … 2300 °C 300 … 1400 °C 500 … 2500 °C 200 … 1000 °C 300 … 2000 °C Spektralbereich: 0,85 …... -
Seite 5: Gehäusemaße
56 ... 150 mm 170mm Poti für Integrationszeit Schalter für Lichtmarke Poti für Emissionsgrad LIGHT SPOT Ti - sek. EMISSIVITY °C KLEIBER PYROSKOP 273 C 91052 - ERLANGEN GERMANY 70 mm 5-poliger Flanschstecker Abb. 1 Gerätemaße 6. Inbetriebnahme 6.1 Mechanische Installation Die mechanische Installation besteht aus zwei Schritten: 1. -
Seite 6: Elektrische Installation
6.2 Elektrische Installation Das Pyroskop benötigt eine Versorgungsspannung von 24 V DC, oder 24 V AC, 200 mA max. Die Versorgung kann entweder über eine separate Stromversorgung oder über Zusatzgeräte, wie unsere Temperaturregler, erfolgen. Der Signalausgang liefert 0 (4) ... 20 mA temperaturlinear bei einer maximalen Bürde von 500 . -
Seite 7: Einstellen Des Emissionsgrades
7. Einstellen des Emissionsgrades Der Messkopf ist ab Werk auf einen schwarzen Körper ( = 1) kalibriert. Die Einstellung auf Messobjekte mit von = 1 abweichenden Emissionsgraden kann durch das Poti “Emissivity” an der Rückseite des Messkopfes vorgenommen werden. Bei der Einstellung sollte wie folgt vorgegangen werden: Bestimmen Sie mit einem Kontaktfühler wie Thermoelement (NiCr/Ni, PtRh/Pt oder Platinwiderstand) die tatsächliche Temperatur des Messobjektes. -
Seite 8: Zubehör
9. Zubehör - Netzteil Prim. 230 V oder 115 V, Sek 24 V AC Art.Nr.: 9.007 - Netzteil Prim. 230 V oder 115 V, Sek 24 V DC Art.Nr.: 9.008 - Alugehäuse für Netzteil, IP 65 Art.Nr.: 9,004 - Tubus mit Luftspülung (bei staubigen Umgebungen) Art.Nr.: 9.020 - Makrooptik ( a- 128, M= 0,8 mm) Art.Nr.: 9.021... - Seite 9 Netzteil für Pyroskop Typ 260, 261, 265, 273, 290 Prim. 230 V / 115 V AC, Sek. 24 V AC oder 24 V DC Z.-Nr. 21.113 Maße (L x W x H): 155 x 86x 35 mm Anschlüsse PE / N / L1: 230 V / 50 Hz, Primärspannung Sicherung 0,2 A / T...
