Pannello Posteriore - Bose Panaray System Digital Controller II Bedienungsanleitung

1 2
1
INPUT Ch1/Mono:
Ingresso XLR bilanciato
2
INPUT Ch2:
Ingresso XLR bilanciato
3
OUTPUT Ch1:
Uscita XLR bilanciata
4
OUTPUT Ch2:
Uscita XLR bilanciata
5
OUTPUT Ch3:
Uscita XLR bilanciata
6
OUTPUT Ch4:
Uscita XLR bilanciata
7
COM:
RS232 - solo per aggiornamenti software
8
IEC Power:
Ingresso cavo di alimentazione IEC
3 4 5 6

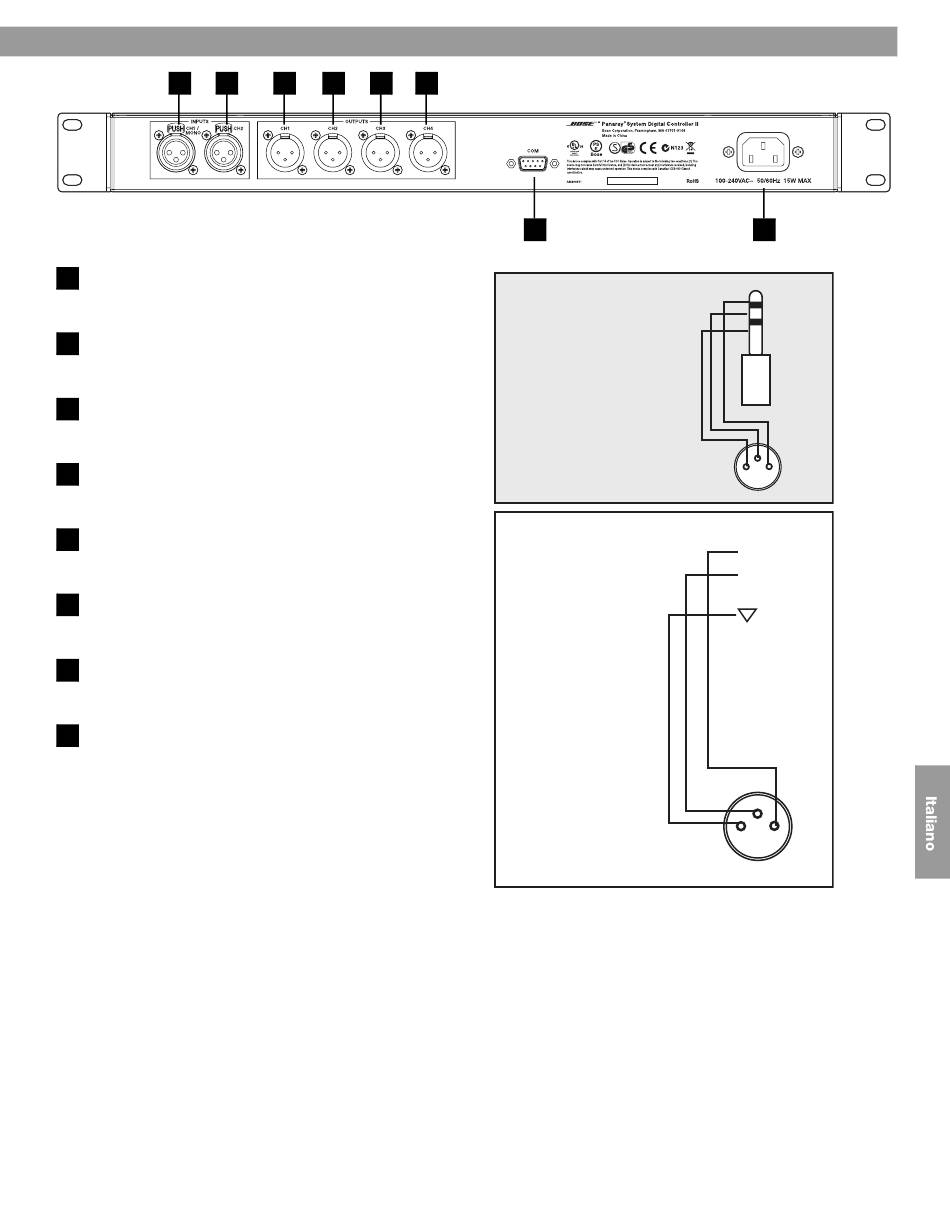

Pannello posteriore

7
Jack (balanced) - XLR
Sleeve - Pin 1 (Ground)
Tip - Pin 2 (Hot)
Ring - Pin 3 (Cold)
XLR Wiring
Jack (balanced) - XLR
Sleeve - Pin 1 (Ground)
Tip - Pin 2 (Hot)
Ring - Pin 3 (Cold)
8
TIP
RING
GND
3
1 2
+ Hot
- Cold
Ground
3
1 2
