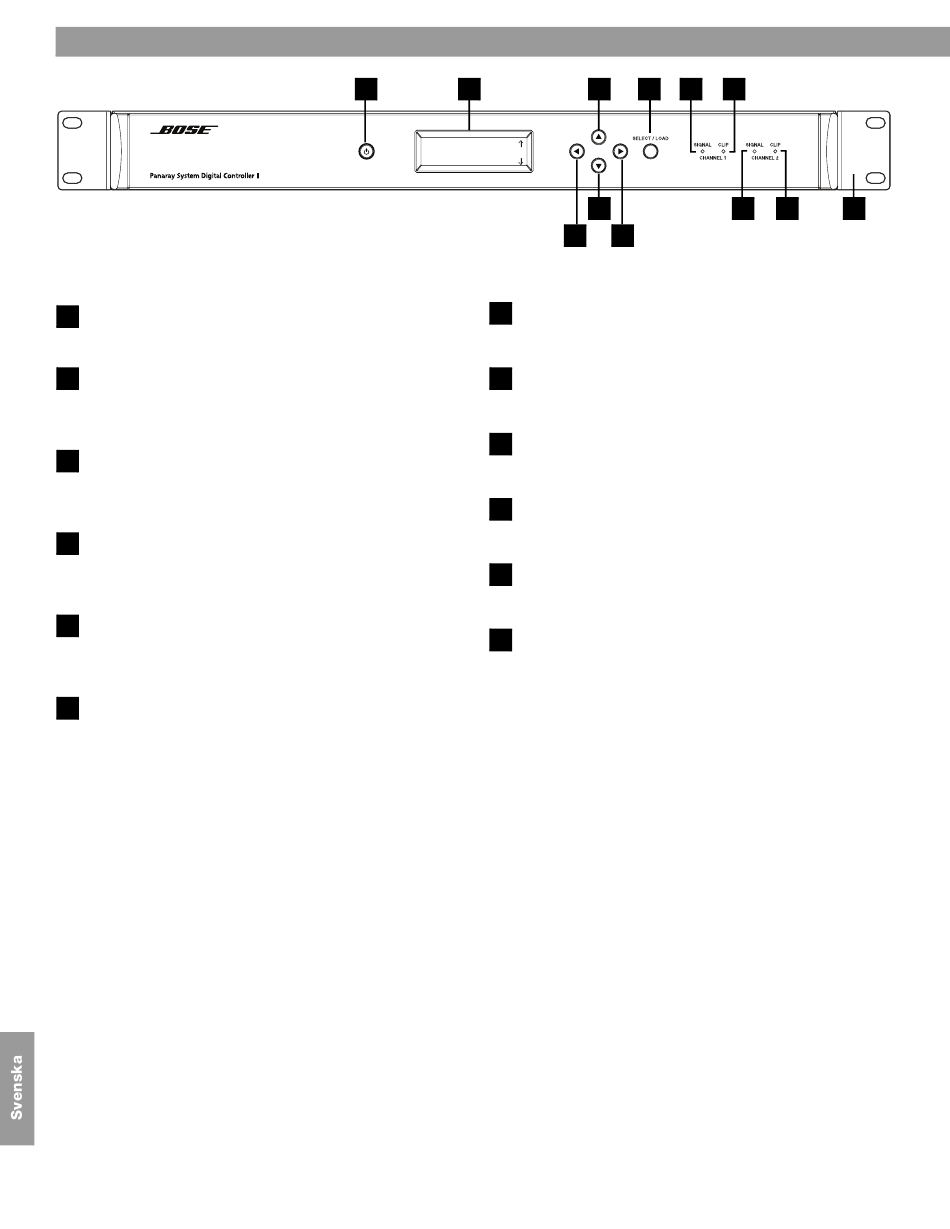

Frampanel
1
STANDBY-knapp
På/Av
2
Indikeringsfönster:
På LCD-displayen med 2 x 16 tecken visas förvalda namn
och parametervärden
3
Upp-pil:
Tryck på knappen för att navigera genom
användargränssnittet.
4
Ned-pil:
Tryck på knappen för att navigera genom
användargränssnittet.
5
Vänster-pil:
Tryck på knappen för att navigera genom
användargränssnittet.
6
Höger-pil:
Tryck på knappen för att navigera genom
användargränssnittet.
4
1 2
Stereo
802III
7
Select/Load:
Laddar förval och väljer Utility-läge
8
Channel 1 Signal LED:
Lyser med grönt ljus för att visa ingångsnivå
9
Channel 1 Clip LED:
Lyser med rött ljus för att visa ingångsförvrängning
10
Channel 2 Signal LED:
Lyser med grönt ljus för att visa ingångsnivå
11
Channel 2 Clip LED:
Lyser med rött ljus för att visa ingångsförvrängning
12
Löstagbara rackbeslag
3 7 8 9
4 10
5 6
11 12
