Bose Panaray System Digital Controller II Bedienungsanleitung
Verwandte Anleitungen für Bose Panaray System Digital Controller II
Inhaltszusammenfassung für Bose Panaray System Digital Controller II

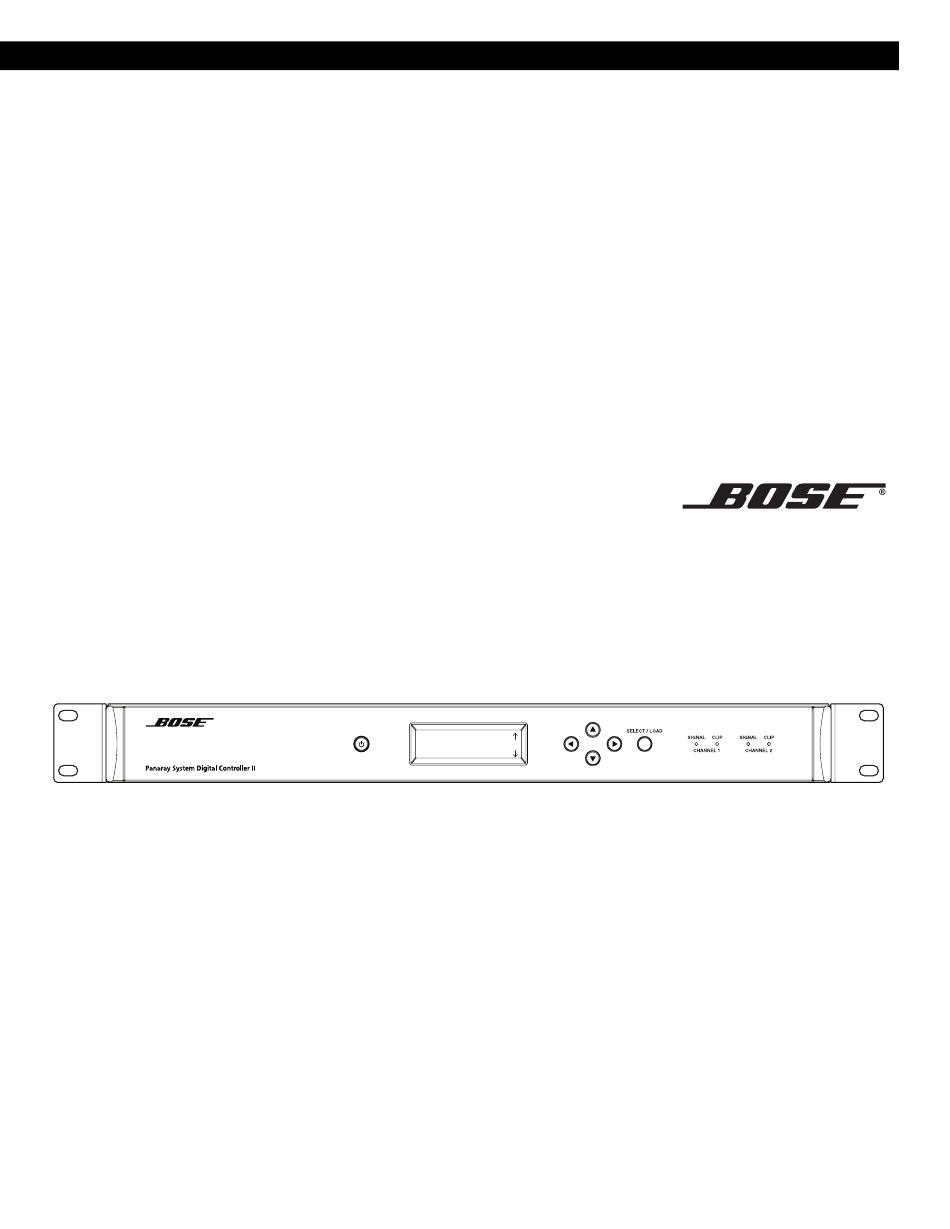

- Seite 1 ® Panaray System Digital Controller II Operating Guide Betjeningsvejledning Bedienungsanleitung Guía de uso Notice d’utilisation Manuale d’uso Bedieningshandleiding Bruksanvisning Stereo 802III...
-
Seite 22: Sicherheitshinweise
WARNUNG: Stellen Sie keine brennenden Kerzen und kein offenes Licht auf das Gerät. Dieses Produkt entspricht den Bestimmungen der EMV-Richtlinie 89/336/EWG und der Niederspannungs- Richtlinie 73/23/EWG. Die vollständige Konformitätserklärung ist einsehbar unter www.bose.com/static/ compliance/index.html. Hinweis: Falls zur Trennung des Geräts von der Stromversorgung der Netzstecker verwendet wird, muss sichergestellt sein, dass Sie jederzeit auf den Stecker zugreifen können. -
Seite 23: Wichtige Sicherheitshinweise

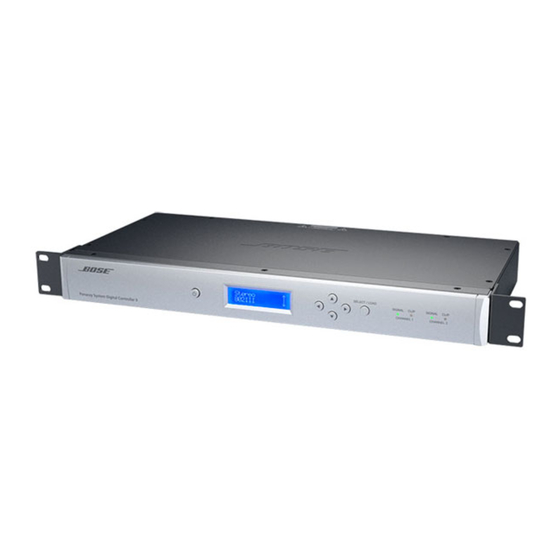

Spannungen in Berührung kommen oder hat zwei Stromkontakte und einen dritten Erdungskon- anderen Gefahren ausgesetzt sein könnten. Wenden takt. Dieser Erdungskontakt dient Ihrer Sicherheit. Sie sich telefonisch an Bose ® , um die Anschrift eines Falls der mitgelieferte Schutzkontaktstecker nicht n autorisierten Kundendienstzentrums in Ihrer Nähe zu... - Seite 24 Frontplatte Stereo 802III Select/Load: Standby-Taste: Lädt Vorauswahlen und wählt den Utility-Modus Ein/Aus Channel 1 Signal LED: Anzeige: Leuchtet grün, um den Eingangspegel anzuzeigen Auf dem LCD (2 x 16) werden die Namen von Vorauswahlen und Parameterwerte angezeigt Channel 1 Clip LED: Aufwärtspfeil-Taste: Leuchtet rot, um die Eingangsübersteuerung anzuzeigen Zur Navigation nach durch die Benutzeroberfläche.
- Seite 25 Rückwand INPUT Ch1/Mono: Symmetrischer XLR-Eingang RING INPUT Ch2: Jack (balanced) - XLR Symmetrischer XLR-Eingang Sleeve - Pin 1 (Ground) Tip - Pin 2 (Hot) Ring - Pin 3 (Cold) OUTPUT Ch1: Symmetrischer XLR-Ausgang OUTPUT Ch2: Symmetrischer XLR-Ausgang OUTPUT Ch3: XLR Wiring + Hot Jack (balanced) - XLR Symmetrischer XLR-Ausgang...
- Seite 26 Utility-Modus Utility-Modus Halten Sie die Taste 3 Sekunden lang gedrückt, um den Utility-Modus SELECT/LOAD aufzurufen.* Sie haben dann Zugriff auf die folgende Parameterliste: Input Sensitivity: Wählt die Eingangsempfindlichkeit für die Eingänge CH1 und CH2. Es stehen vier Parameterbereiche zur Auswahl. 0dB, 6dB, 12dB, 18dB Output Range: Wählt den Ausgangspegel für die Eingänge CH1 und CH2.
-
Seite 27: Vorauswahlen Laden
Einstellen Vorauswahlen laden Setups So laden Sie eine Vorauswahl vom vorderen Bedienfeld aus: 1. Drücken Sie PFEIL NACH LINKS oder PFEIL NACH RECHTS, um den Vorauswahl-Satz auszuwählen: Mono, Stereo oder Bassbereich 2. Drücken Sie PFEIL NACH OBEN oder PFEIL NACH UNTEN, um die Vorauswahl auszuwählen. - Seite 28 Einstellen Beispiel 3: Stereo Mittel-Hochton mit Mono Bass Wenn Sie alle Bassklänge als Mono zusammenfassen möchten, müssen Sie den Parameter Bass Mono Sum in der Reihe UTILITY aktivieren. ® PANARAY System Digital Controller Display Stereo 402II+MB Voreinstellung ® II Speaker Stereo with MB4 Speaker Mono Controller-Eingänge CH 1/Mono Links vom Mixer...
- Seite 29 Einstellen Bank für Mono-Voreinstellung: Voreinstellungen für den Monobetrieb Beispiel 1: Mono Full-Range ® PANARAY System Digital Controller Display Mono 402II Voreinstellung ® II Speaker Mono Full Range Controller-Eingänge CH 1/Mono Mono vom mixer CH 2 Keine Eingabe Standardausgangsrouting des Controllers Mono vom Ch 1 Ch 2...
- Seite 30 Einstellen Vorauswahl-Satz Bassbereich: Voreinstellungen, die für den Bassbereich entwickelt wurden Beispiel 1: 2x Endfire Array ® PANARAY System Digital Controller Display Bass Array MB4 2XEF180Hz Voreinstellung MB4 2X Endfire Bass Array Controller-Eingänge CH 1/Mono Mono vom mixer CH 2 Keine Eingabe Standardausgangsrouting des Controllers Mono vom Ch 1...
