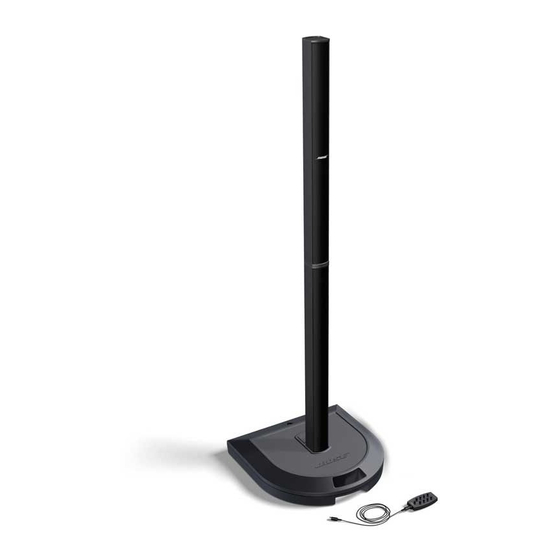

Inhaltszusammenfassung für Bose L1 model I system

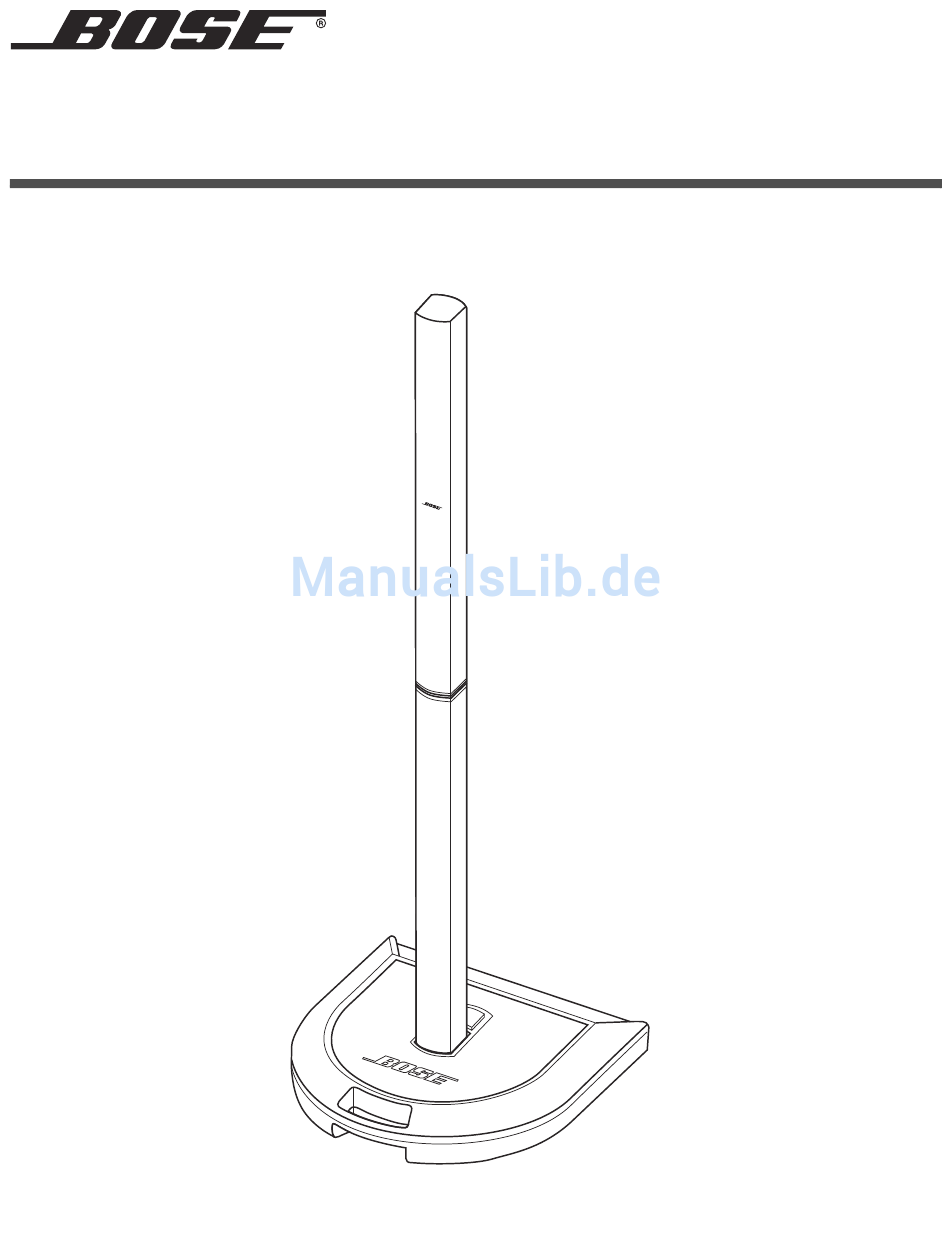

- Seite 1 I system Bedienungsanleitung www.Bose.com/musicians...
-
Seite 2: Sicherheitshinweise
19. Schützen Sie das Gerät vor tropfenden oder spritzenden Flüssigkeiten, und stellen Sie keine mit Flüssigkeiten gefüllten Gefäße (z. B. Vasen) auf das Gerät. © 2007 Bose Corporation. Dieses Dokument darf ohne vorherige schriftliche Genehmigung weder ganz noch teilweise reproduziert, verändert, vertrieben oder in anderer Weise verwendet werden. -
Seite 3: Informationen Über Produkte, Die Elektrische Störgeräusche Erzeugen
ICHTIGE ICHERHEITSHINWEISE 1. Lesen Sie die folgenden Anweisungen. Informationen über Produkte, 2. Bewahren Sie die Anweisungen auf. die elektrische Störgeräusche 3. Beachten Sie alle Warn- und erzeugen Sicherheitshinweise. Dieses Gerät wurde geprüft. Es stimmt mit den Regelungen für Geräte der Klasse A gemäß Teil 15 4. -
Seite 4: Inhaltsverzeichnis
NHALT Inhalt Aufstellen ..............Bevor Sie beginnen . -
Seite 5: Aufstellen
UFSTELLEN Bevor Sie beginnen Vielen Dank, dass Sie sich für ein Bose L1™ Modell I-System entschieden haben. ® Durch diese neue, revolutionäre Technologie können Sie die Vorteile akustischer Konzerte auch auf verstärkte Veranstaltungen übertragen. Vorteile für Musiker • Sie bestimmen den Klang – Genau wie bei einem akustischen Konzert bestimmen nur Sie allein den Klang. -
Seite 6: Auspacken
Tragetasche für den Cylindrical Radiator ® Lautsprecher des L1 Model I-Power Stand Garantie- CD-ROM karte Ersatzsicherung Hinweis: Eine vollständige Liste mit optionalem Zubehör finden Sie im Internet unter www.Bose.com/musicians. Abbildung 3 Optionales Zubehör Vieradriges Kabel (blau) für B1-Bassmodul Tragetasche für B1-Bassmodul B1-Bassmodul... -
Seite 7: Das Gerät Am Richtigen Platz Auf Der Bühne Aufstellen
Hinweis: Weitere Informationen zum Einstellen und Aufbauen des L1™ Modell I für einen individuell abgestimmten Klang finden Sie im Internet unter www.Bose.com/musicians. • Stellen Sie das Gerät im hintersten Teil der Bühne auf. • Falls möglich, stellen Sie es hinter die Musiker. -
Seite 8: Das System Zusammenbauen
Oberkante des unteren Teils abschließt. Der obere Teil sollte mit einem hörbaren Klicken einrasten. ACHTUNG: Bose empfiehlt die Verwendung eines Marken-Überspannungsfilters an jedem elektronischen Gerät. Spannungsschwankungen und -spitzen können in allen Systemen elektronische Komponenten beschädigen. Ein Überspannungsfilter verhindert einen Großteil der durch Spannungsspitzen verursachten Schäden und ist in... -
Seite 9: Das Gerät Auseinanderbauen
UFSTELLEN Das Gerät auseinanderbauen WARNUNG: Schalten Sie das System aus, und ziehen Sie das Netzkabel und alle anderen Kabel vom L1™ Model I-Power Stand ab, bevor Sie das System auseinander bauen. Nehmen Sie den oberen Teil des Cylindrical -Lautsprechers des L1 Modell I ab. ®... -
Seite 10: B1-Bassmodule Mit Dem L1 Model I-Power Stand Verbinden (Optional)
UFSTELLEN B1-Bassmodule mit dem L1 Model I-Power Stand verbinden (optional) Am B1 Bass Module-Anschluss des L1™ Model I-Power Stand können ein oder zwei B1- Bassmodule angeschlossen werden. B1-Bassmodule können sowohl vertikal als auch horizontal aufgestellt werden. Wenn Sie diese horizontal platzieren, können bis zu vier Module übereinander angeordnet werden (Abbildung 5). -
Seite 11: Zwei B1-Bassmodule Anschließen
UFSTELLEN Zwei B1-Bassmodule anschließen Verbinden Sie das erste B1-Bassmodul wie unter „Ein B1-Bassmodul anschließen“ beschrieben mit dem L1™ Model I-Power Stand. Stecken Sie ein Ende des zweiten vieradrigen Bassmodulkabels in die noch nicht belegte Buchse auf der Rückseite des ersten B1-Bassmoduls. Stecken Sie das andere Ende des Kabels in eine der Buchsen auf der Rückseite des zweiten B1-Bassmoduls. -
Seite 12: Bedienelemente
Innenseite der rückseitigen Abdeckung des L1™ Model I- Power Stand. Line OUT ........XLR-Ausgang zum Anschluss von externen Aufnahmegeräten oder konventionellen Mischpulten (zur Verwendung der Bose-Verstärkungsmethode auch bei größeren Veranstaltungen). Insert .........Ein TRS-Ein-/Ausgang zum Anschließen von externen Geräten wie z. B. digitalen Effektgeräten. -
Seite 13: Anschlüsse Und Bedienelemente Kanal 3/4
EDIENELEMENTE NZEIGEN UND NSCHLÜSSE Anschlüsse und Bedienelemente Kanal 3/4 Line IN ........6,3-mm-Klinke, unsymmetrischer Line-Eingang Level 0 bis 12 ......Einstellung des Eingangspegels... -
Seite 14: Bass-, Fernbedienungs- Und Netzanschluss
Bass - Line OUT ........ Symmetrischer oder unsymmetrischer Basssignal- Ausgang für erweiterte Basskonfigurationen Hinweis: Weitere Informationen zu erweiterten Basskonfigurationen finden Sie unter www.Bose.com/musicians. Data IN ..........Digitaler Dateneingang. Wird zum Aktualisieren der Produktsoftware verwendet. Data OUT ........... Digitalausgang für Kanäle 1 und 2 Remote.......... -
Seite 15: Funktionen Der R1-Fernbedienung
EDIENELEMENTE NZEIGEN UND NSCHLÜSSE Funktionen der R1-Fernbedienung CH 1 CH 2 HIGH LEVEL SIG / OL SIG / OL MASTER CH1/CH2 HIGH -12 bis +12 .....Unterdrückt (-) oder verstärkt (+) die Töne des oberen Frequenzbereichs. CH1/CH2 MID -12 bis +12....Unterdrückt (-) oder verstärkt (+) die Töne des mittleren Frequenzbereichs. -
Seite 16: Bedienungsanleitung
Trittbereichs legen. Hinweis: Weitere Informationen über Presets und die naturgetreu verstärkte Wiedergabe des Klangs Ihrer Instrumente finden Sie unter www.Bose.com/musicians. Eingangskanäle 3 und 4 verwenden Die Channel 3- und Channel 4-Eingänge sind für Signale mit 0 dB Line-Pegel ausgelegt wie z. -
Seite 17: Effektgeräte Verwenden
EDIENUNGSANLEITUNG Effektgeräte verwenden WICHTIG: Verwenden Sie für Effektgeräte die für Ihren Anwendungsfall angemessene Verbindungsmethode (seriell oder parallel). Manche Effektgeräte MÜSSEN seriell angeschlossen werden. Serielle Verbindung Bei der seriellen Verbindung wird das vollständige Signal direkt an einen oder mehrere Effektgeräte geleitet. Seriell angeschlossene Effektgeräte werden in Reihe geschaltet, und das Signal wird sequentiell verarbeitet. -
Seite 18: Serielle Verbindung Mit Dem L1 Model I-Power Stand
EDIENUNGSANLEITUNG Serielle Verbindung mit dem L1 Model I-Power Stand Hinweis: Zum seriellen Anschluss eines Effektgeräts benötigen Sie ein TRS-Kabel mit einem 6,3-mm-TRS-Stecker auf der einen Seite und zwei 6,3-mm-Mono-Klinkensteckern auf der anderen Seite. Dieses Kabel können Sie im Musikinstrumentenhandel und im Internet erwerben. Stecken Sie den TRS-Stecker in die Channel 1Insert-Buchse am L1™... -
Seite 19: Parallele Verbindung Mit Dem L1 Model I-Power Stand
EDIENUNGSANLEITUNG Parallele Verbindung mit dem L1 Model I-Power Stand Hinweis: Zum parallelen Anschluss eines Effektgeräts benötigen Sie ein unsymmetrisches 6,3-mm-Instrumentenkabel, einen Y-Adapter von 6,3-mm-Klinkenstecker mono auf zwei 6,3-mm-Klinkenkupplungen mono sowie ein TRS-Kabel mit einem 6,3-mm-TRS-Stecker auf der einen Seite und zwei 6,3-mm-Klinkensteckern mono auf der anderen Seite. Stecken Sie den TRS-Stecker in die Channel 1 Insert-Buchse am L1™... - Seite 20 • Testen Sie das Instrument mit einem anderen Verstärker, um sicherzugehen, dass es funktioniert. Der L1™ Model I-Power • Wenden Sie sich an den Bose Live-Musik-Kundendienst unter (877) 335-2673. Stand ist eingeschaltet, die Power-LED leuchtet rot Die Automaten der •...
- Seite 21 Stand oder ein Mischpult mit • Line OUT sollte nicht zur Verbindung mit anderen L1™ Model I-Power Stand verwendet werden. Mikrofoneingang Erweitere Konfigurationsmöglichkeiten finden Sie im Internet unter www.Bose.com/musicians. angeschlossen werden. Die Line OUT-Signale der • Stellen Sie sicher, dass das empfangende Gerät (das Mischpult) für ein Eingangssignal mit Kanäle 1 und 2 rauschen stark...
-
Seite 22: Kundendienst
Einzelheiten zu den Garantiebedingungen finden Sie im Produktkarton. Registrieren Sie Ihre Produkte online unter www.Bose.com/register oder telefonisch unter 800-905-1044. Eine Registrierung ist für die Wahrung des Garantieanspruchs nicht erforderlich. Zubehör Informationen zu Zubehör erhalten Sie online unter www.Bose.com/musicians oder telefonisch unter (800) 905-0886. -
Seite 23: Technische Daten
ECHNISCHE ATEN Mechanische Daten Abmessungen • L1™ Model I-Power Stand: 66 × 66 × 12,7 cm (B × T × H) • Oberer und unterer Teil des Cylindrical Radiator -Lautsprechers des L1 Modell I: ® 8,9 x 10,5 x 109,2cm (B x T x H) •... - Seite 24 ©2007 Bose Corporation, The Mountain, Framingham, MA 01701-9168 USA 263976 AM Rev.05 www.Bose.com/musicians...
