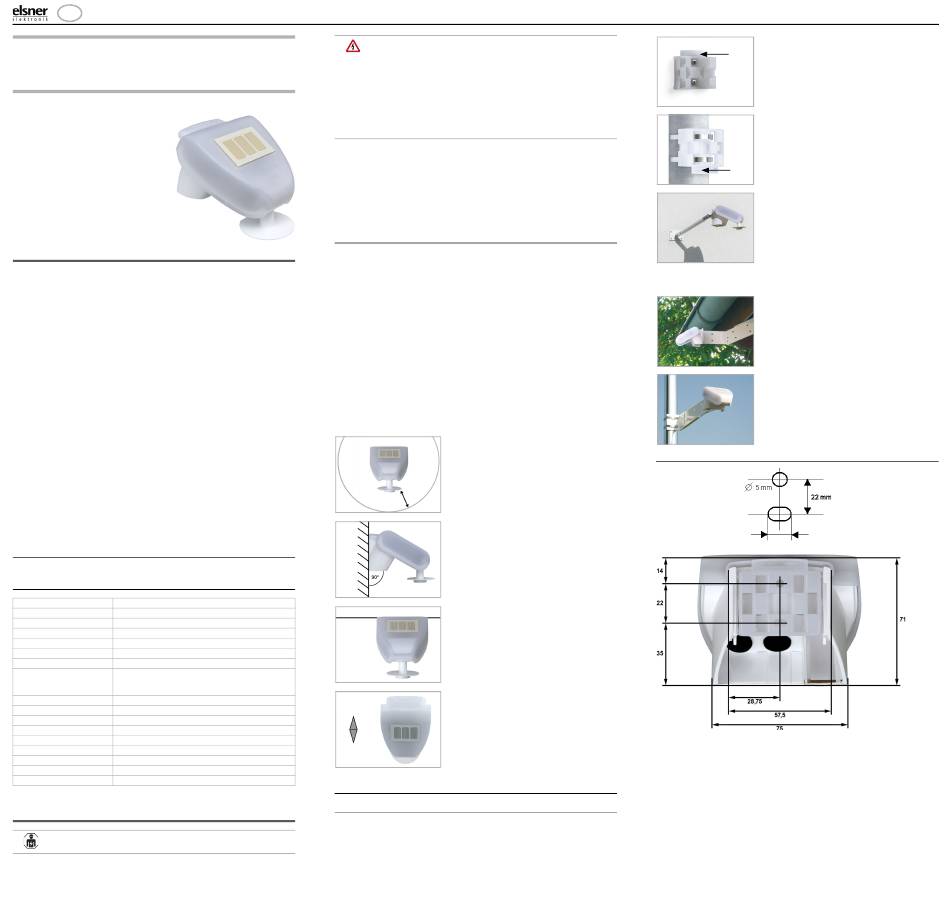

elsner elektronik 30145 Technische Daten Und Installationshinweise

D
P03/3-RS485-GPS, P03/3-RS485-CET
Wetterstation
Technische Daten und Installationshinweise
Artikelnummern
30145 (P03/3-RS485-GPS)
30151 (P03/3-RS485-CET)
1. Beschreibung
Die Wetterstation P03/3-RS485-GPS/CET misst Temperatur, Windgeschwin-
digkeit und Helligkeit (Ost-, Süd- und Westsonne). Sie erkennt Niederschlag und
empfängt das Zeitsignal über GPS. Bei der Wetterstation P03/3-RS485-GPS werden
die Weltzeit UTC und Standortkoordinaten ausgegeben. Auch Sonnenrichtung
(Azimut) und -höhe (Elevation) werden berechnet und ausgegeben. Bei der Wetter-
station P03/3-RS485-CET wird die Mitteleuropäische Zeit (CET) ausgegeben, die
Sommer-/Winterzeitumstellung erfolgt automatisch nach den Vorgaben für Mittel-
europa.
Die Wetterstation sendet einmal pro Sekunde die aktuell erfassten Wetterdaten,
Datum und Uhrzeit. Dieser Datenstrom kann mit einem Endgerät wie SPS, PC oder
MC empfangen und ausgewertet werden.
Funktionen beider Modelle:
• Helligkeitsmessung mit drei separaten Sensoren für Ost, Süd und West.
Dämmerungserkennung
• Windmessung: Die Windstärkemessung erfolgt elektronisch und somit
geräuschlos und zuverlässig, auch bei Hagel, Schnee und
Minustemperaturen. Auch Luftverwirbelungen und aufsteigende Winde im
Bereich der Wetterstation werden erfasst
• Temperaturmessung
• Beheizter Niederschlagssensor (1,2 Watt): Keine Fehlmessung bei Tau
oder Nebel, schnelles Abtrocknen nach Ende des Niederschlags
• Datensendezyklus 1 Sekunde
Funktionen P03/3-RS485-GPS:
• Integrierter GPS-Empfänger. Ausgabe von UTC (Koordinierte Weltzeit),
Position (Längengrad, Breitengrad) und Sonnenstand (Azimut, Elevation)
Funktionen P03/3-RS485-CET:
• Integrierter GPS-Empfänger. Ausgabe der Mitteleuropäischen Zeit (CET),
automatische Sommer-/Winterzeitumstellung
1.0.1. Lieferumfang
• Wetterstation
1.1. Technische Daten
Gehäuse Kunststoff
Farbe Weiß / Transluzent
Montage Aufputz
Schutzgrad IP 44
Maße ca. 96 × 77 × 118 (B × H × T, mm)
Gewicht ca. 160 g
Umgebungstemperatur Betrieb -30...+50°C, Lagerung -30...+70°C
Betriebsspannung 24 V DC ±10%.
Ein passendes Netzgerät kann bei Elsner Elektronik
bezogen werden.
Anschluss Schraubklemme
Leiterquerschnitt Starre/flexible Leiter bis 0,5...1,0 mm²
Abisolierlänge 6 mm
Strom max. 130 mA, Restwelligkeit 10%
Datenausgabe RS485
Heizung Regensensor ca. 1,2 W
Messbereich Temperatur -40...+80°C
Messbereich Wind 0...35 m/s
Messbereich Helligkeit 0 ... 99.000 Lux
Das Produkt ist konform mit den Bestimmungen der EU-Richtlinien.
2. Installation und Inbetriebnahme
Installation, Prüfung, Inbetriebnahme und Fehlerbehebung dürfen nur
von einer autorisierten Elektrofachkraft durchgeführt werden.
Wetterstation P03/3-RS485-GPS/CET
VORSICHT!
Elektrische Spannung!
Im Innern des Geräts befinden sich ungeschützte spannungsführende
Teile.
• Untersuchen Sie das Gerät vor der Installation auf Beschädigungen.
Nehmen Sie nur unbeschädigte Geräte in Betrieb.
• Halten Sie die vor Ort geltenden Richtlinien, Vorschriften und
Bestimmungen für die elektrische Installation ein.
• Nehmen Sie das Gerät bzw. die Anlage unverzüglich außer Betrieb und
sichern Sie sie gegen unbeabsichtigtes Einschalten, wenn ein gefahrloser
Betrieb nicht mehr gewährleistet ist.
Verwenden Sie das Gerät ausschließlich für die Gebäudeautomation und beachten
Sie die Gebrauchsanleitung. Unsachgemäße Verwendung, Änderungen am Gerät
oder das Nichtbeachten der Bedienungsanleitung führen zum Erlöschen der Ge-
währleistungs- oder Garantieansprüche.
Betreiben Sie das Gerät nur als ortsfeste Installation, das heißt nur in montiertem
Zustand und nach Abschluss aller Installations- und Inbetriebnahmearbeiten und
nur im dafür vorgesehenen Umfeld.
Für Änderungen der Normen und Standards nach Erscheinen der Bedienungsan-
leitung ist Elsner Elektronik nicht haftbar.
2.1. Montageort
Wählen Sie eine Montageposition am Gebäude, wo Wind, Regen und Sonne unge-
hindert von den Sensoren erfasst werden können. Es dürfen keine Konstruktions-
teile über der Wetterstation angebracht sein, von denen noch Wasser auf den Nie-
derschlagssensor tropfen kann, nachdem es bereits aufgehört hat zu regnen oder
zu schneien. Die Wetterstation darf nicht durch den Baukörper oder zum Beispiel
Bäume abgeschattet werden.
Um die Wetterstation herum muss mindestens 60 cm Freiraum belassen werden.
Dadurch wird eine korrekte Windmessung ohne Luftverwirbelungen ermöglicht.
Zugleich verhindert der Abstand, dass Spritzwasser (abprallende Regentropfen)
oder Schnee (Einschneien) die Messung beeinträchtigt. Auch Vogelbiss wird vor-
gebeugt.
Beachten Sie bitte auch, dass eine ausgefahrene Markise keinen Schatten auf das
Gerät wirft und dieses nicht in den Windschatten legt.
Auch die Temperaturmessung kann durch äußere Einflüsse verfälscht werden, z.
B. durch Erwärmung oder Abkühlung des Baukörpers, an dem der Sensor montiert
ist (Sonneneinstrahlung, Heizungs- oder Kaltwasserrohre).
Magnetfelder, Sender und Störfelder von elektrischen Verbrauchern (z. B. Leucht-
stofflampen, Leuchtreklamen, Schaltnetzteile etc.) können den Empfang des GPS-
Signals stören oder unmöglich machen.
Wand
oder
Mast
Horizontale
Nord
Süd
2.2. Montage des Sensors
2.2.1. Montage des Halters
Der Sensor beinhaltet einen kombinierten Wand-/Masthalter, der bei Lieferung mit
Klebestreifen an der Gehäuserückseite befestigt ist. Befestigen Sie den Halter
senkrecht an Wand oder Mast.
Wetterstation P03/3-RS485-GPS/CET • Stand: 02.03.2023 • Technische Änderungen und Irrtümer vorbehalten. • Elsner Elektronik GmbH • Sohlengrund 16 • 75395 Ostelsheim • Deutschland • www.elsner-elektronik.de • Technischer Service: +49 (0) 7033 / 30945-250
Abb. 1
Die Wetterstation muss unterhalb,
seitlich, und frontal mindestens 60 cm
Abstand zu anderen Elementen (Bau-
körper, Konstruktionsteile usw.) ha-
ben.
60 cm
Abb. 2
Die Wetterstation muss an einer senk-
rechten Wand (bzw. einem Mast) an-
gebracht werden.
Abb. 3
Die Wetterstation muss in der Quer-
richtung horizontal (waagerecht)
montiert sein.
Abb. 4
Bei Installation auf der Nordhalbkugel
muss die Wetterstation nach Süden
ausgerichtet werden.
Bei Installation auf der Südhalbkugel
muss die Wetterstation nach Norden
ausgerichtet werden.
Abb. 5
Bei Wandmontage: ebene Seite zur
Steg
Wand, halbmondförmiger Steg nach
oben.
Abb. 6
Bei Mastmontage: geschwungene Seite
zum Mast, Steg nach unten.
Steg
Abb. 7
Als ergänzendes, optionales Zubehör
sind verschiedene Ausleger für die fle-
xible Wand-, Mast- oder Balkenmontage
des Sensors bei Elsner Elektronik erhält-
lich.
Beispiel für den Einsatz eines Auslegers:
Der Sensor lässt sich durch die Kugelge-
lenke in die optimale Position drehen.
(Abbildung des Sensormodells beispiel-
haft)
Abb. 8
Beispiel für den Einsatz eines Auslegers:
Durch den Gelenk-Ausleger ragt der Sen-
sor unter dem Dachvorsprung hervor.
(Abbildung des Sensormodells beispiel-
haft)
Abb. 9
Beispiel für den Einsatz eines Auslegers:
Montage an einem Mast mit Schnecken-
gewinde-Schellen.
(Abbildung des Sensormodells beispiel-
haft)
2.2.2. Ansicht der Rückwand und Bohrplan
Abb. 10 a+b
Bohrplan.
Bemaßung Gehäuse-
rückseite mit Halter,
Maße in mm. Tech-
nisch bedingte Abwei-
chungen möglich.
Langloch 7,5 x 5 mm
1
