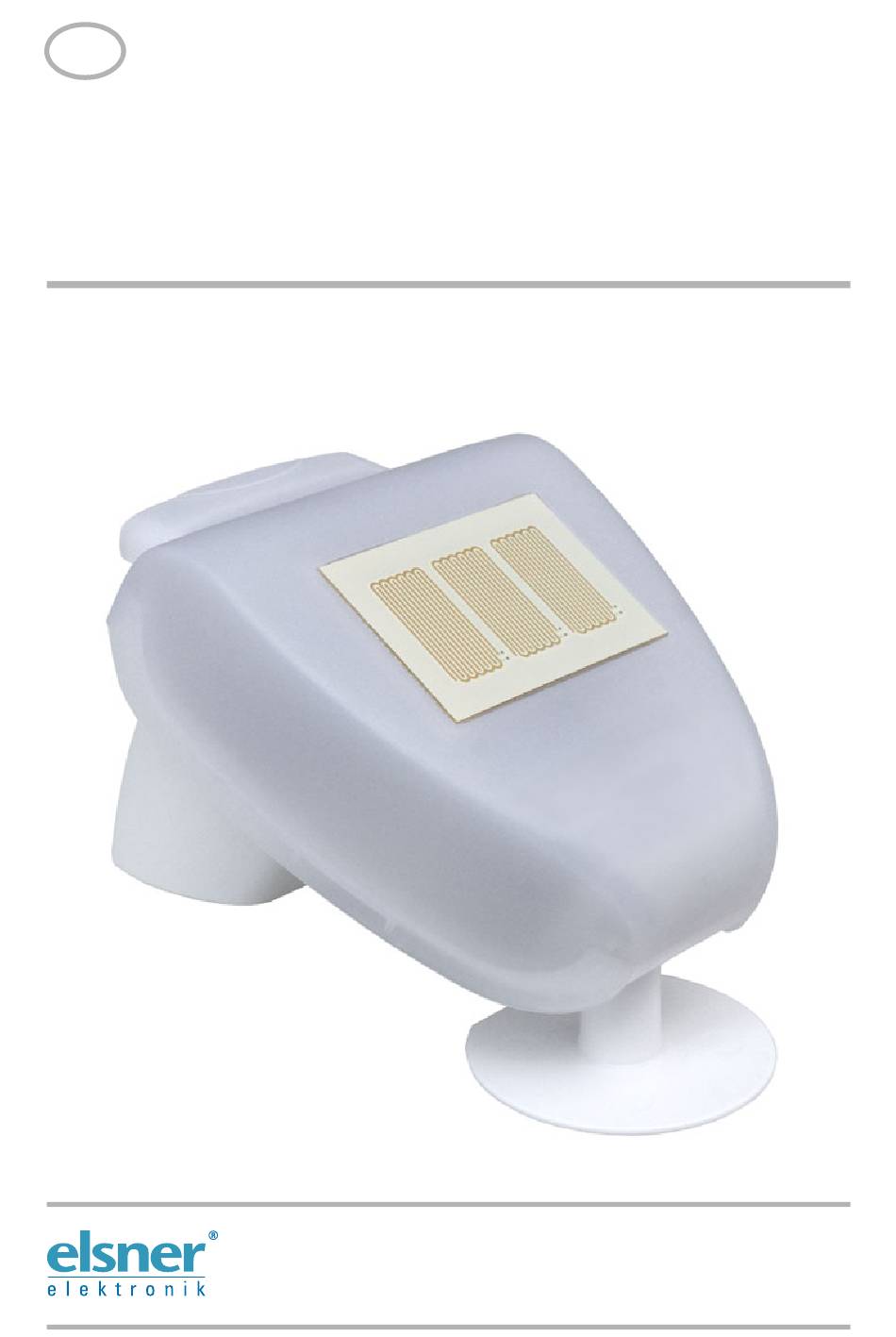

D
P03/3-RS485-CET
Wetterstation mit RS485-Schnittstelle
Technische Daten und Installationshinweise
Elsner Elektronik GmbH Steuerungs- und Automatisierungstechnik
Herdweg 7
D – 75391 Gechingen
Deutschland
Tel. +49 (0) 70 56 / 93 97-0
Fax +49 (0) 70 56 / 93 97-20
info@elsner-elektronik.de
www.elsner-elektronik.de

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für elsner elektronik P03/3-RS485-CET

Inhaltszusammenfassung für elsner elektronik P03/3-RS485-CET

  • Seite 1 P03/3-RS485-CET Wetterstation mit RS485-Schnittstelle Technische Daten und Installationshinweise Elsner Elektronik GmbH Steuerungs- und Automatisierungstechnik Herdweg 7 D – 75391 Gechingen Tel. +49 (0) 70 56 / 93 97-0 info@elsner-elektronik.de Deutschland Fax +49 (0) 70 56 / 93 97-20 www.elsner-elektronik.de...

  • Seite 2: Technische Daten

    Uhrzeit. Dieser Datenstrom kann mit einem Endgerät wie SPS, PC oder MC emp- fangen und ausgewertet werden. Die P03/3-RS485-CET hat vier Anschlüsse, die Datenausgabe erfolgt an den Klem- men A und B. Die Klemmen 1 und 2 sind für die Spannungsversorgung vorgesehen (24 V DC).

  • Seite 3: Hinweise Zur Installation

    Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr gewährleistet ist, so ist das Gerät bzw. die Anlage außer Betrieb zu nehmen und gegen unbeabsichtigten Be- trieb zu sichern. Wetterstation P03/3-RS485-CET • Stand: 23.08.2012 Technische Änderungen und Irrtümer vorbehalten.
  • Seite 4 Zustand und nach Abschluss aller Installations- und Inbetriebnahmearbeiten und nur im dafür vorgesehenen Umfeld. Für Änderungen der Normen und Standards nach Erscheinen der Bedienungsanlei- tung ist Elsner Elektronik nicht haftbar. 2.1.1. Montageort Wählen Sie eine Montageposition am Gebäude, wo Wind, Regen und Sonne ungehin- dert von den Sensoren erfasst werden können.

  • Seite 5: Montage Des Sensors

    Wand oder Mast. Abb. 4 Bei Wandmontage: ebene Seite zur Wand, halb- Steg mondförmiger Steg nach oben. Abb. 5 Bei Mastmontage: geschwungene Seite zum Mast, Steg nach unten. Steg Wetterstation P03/3-RS485-CET • Stand: 23.08.2012 Technische Änderungen und Irrtümer vorbehalten.

  • Seite 6: Ansicht Der Rückwand Und Bohrplan

    Montage an einem Mast mit Schneckengewin- de-Schellen 2.2.2. Ansicht der Rückwand und Bohrplan Abb. 9 a+b Bohrplan. Bemaßung Gehäuserück- seite mit Halter, Maße in mm. Technisch bedingte Abweichungen möglich. Langloch 7,5 x 5 mm Wetterstation P03/3-RS485-CET • Stand: 23.08.2012 Technische Änderungen und Irrtümer vorbehalten.

  • Seite 7: Vorbereitung Des Sensors

    (siehe Abb.). Nehmen Sie den Deckel von der Wetterstation ab. Gehen sie sorgfältig vor, um die Kabelverbindung zwischen der Platine im Unterteil und dem Regensensor im Deckel nicht abzureißen (Kabel mit Stecker). Wetterstation P03/3-RS485-CET • Stand: 23.08.2012 Technische Änderungen und Irrtümer vorbehalten.

  • Seite 8: Aufbau Der Platine

    3) Kontroll-LED GPS-Empfang 2.2.5. Anbringen der Wetterstation Schließen Sie das Gehäuse, indem Sie den Deckel über das Unterteil stülpen. Der De- ckel muss rechts und links mit einem deutlichen „Klick“ einrasten. Wetterstation P03/3-RS485-CET • Stand: 23.08.2012 Technische Änderungen und Irrtümer vorbehalten.

  • Seite 9: Wartung Der Wetterstation

    Die Wetterstation sollte regelmäßig zweimal pro Jahr auf Verschmutzung überprüft und bei Bedarf gereinigt werden. Bei starker Verschmutzung kann der Windsensor funktionsunfähig werden, ständig eine Regenmeldung anliegen oder keine Sonne mehr erkannt werden. Wetterstation P03/3-RS485-CET • Stand: 23.08.2012 Technische Änderungen und Irrtümer vorbehalten.

  • Seite 10: Übertragungsprotokoll

    Wind 1. Zahl (Zehner) in m/s Wind: 2. Zahl Wind 2. Zahl (Einer) Wind: Punkt Wind Punkt Wind: 3. Zahl Wind 3. Zahl (Zehntel) Regen Regen: J = Ja; N = Nein Wetterstation P03/3-RS485-CET • Stand: 23.08.2012 Technische Änderungen und Irrtümer vorbehalten.
  • Seite 11 Prüfsumme: 1. Zahl Prüfsumme 1. Zahl (Tausender) Prüfsumme: 2. Zahl Prüfsumme 2. Zahl (Hunderter) Prüfsumme: 3.Zahl Prüfsumme 3. Zahl (Zehner) Prüfsumme: 4. Zahl Prüfsumme 4. Zahl (Einer) Endekennung Endekennung 0x03 Wetterstation P03/3-RS485-CET • Stand: 23.08.2012 Technische Änderungen und Irrtümer vorbehalten.
