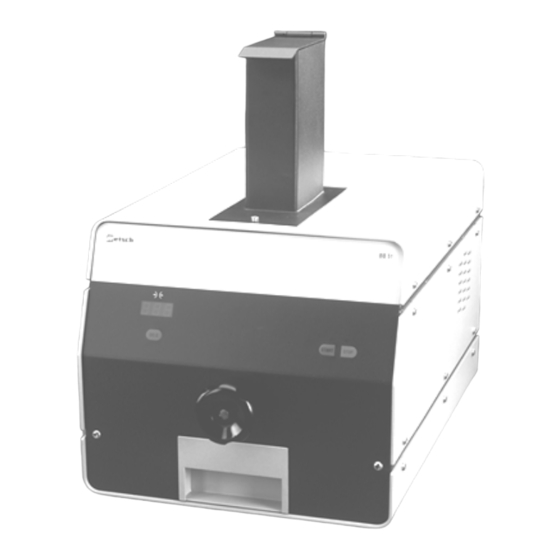

Retsch BB 51 Bedienungsanleitung
Backenbrecher
Verwandte Anleitungen für Retsch BB 51
Inhaltszusammenfassung für Retsch BB 51
- Seite 1 Bedienungsanleitung Backenbrecher Typ BB 51 © Retsch GmbH, 42781 Haan, Rheinische Str.36, Germany, Doc.Nr. D 98.056.9999...
-
Seite 2: Hinweise Zur Betriebsanleitung
51 gibt alle notwendigen Informationen zu den im Inhaltsverzeich- nis genannten Bereichen. Sie leitet die für die jeweiligen Bereiche definierte(n) Zielgruppe(n) zum sicheren und bestimmungsgemäßen Umgang mit dem BB 51 an. Die Kenntnis der relevanten Kapitel ist für die jeweilige(n) Ziel- gruppe(n) Voraussetzung für den sicheren und bestimmungsge- mäßen Umgang. -
Seite 3: Inhaltsverzeichnis
Parameter für den Aufstellungsort ....9 Aufstellen ........9 Elektrischer Anschluß......9 Bedienung........10 Bedienelemente und Bedienung .....10 Übersichtstabelle der Bedienelemente .....11 Bedienung des BB 51 ......12 Ein - / Ausschalten ......12 Spaltweite auf 00,0 justieren ......12 Zerkleinerungsvorgang starten ......13 Zerkleinerungsgut aufgeben ......13 Zerkleinerungsvorgang unterbrechen ....14 Zerkleinerungsvorgang weiterführen ....14... -
Seite 4: Sicherheit
Unsachgemäße Bedienung kann zu Personen-, Sachschäden und Ver- letzungen führen. Sie sind für Ihre eigene Sicherheit und die Ihrer Mit- arbeiter verantwortlich. Sorgen Sie dafür, daß keine unbefugten Personen Zugang zum BB 51 haben. Lassen Sie sich zum eigenen Schutz die Einweisung in die Bedienung des BB 51 von Ihren Mitarbeitern bestätigen. -
Seite 5: Warnhinweise
Wir warnen mit folgenden Zeichen vor: Personenschäden Sachschäden Reparaturen Diese Bedienungsanleitung beinhaltet keine Reparaturanleitung. Zu Ih- rer eigenen Sicherheit dürfen Reparaturen nur von der Retsch GmbH oder einer autorisierten Vertretung, Service-Technikern, durchgeführt werden. Benachrichtigen Sie bitte in diesem Falle: Die Retsch-Vertretung in Ihrem Land... -
Seite 6: Technische Daten
Zielgruppe: Bediener Maschinentypenbezeichnung: BB 51 Einsatz bei bestimmungsgemäßer Verwendung Der BB 51 eignet sich zur Zerkleinerung von mittel- bis extrem harten Substanzen sowie spröden und hartzähen Materialien. Die erreichbare Endfeinheit kann bis zu 0,5 mm und in Abhängigkeit vom Aufgabegut auch darunter betragen. -
Seite 7: Schutzeinrichtungen
Der Mahlraum des BB 51 wird allseitig von einem stabilen Blechge- häuse umschlossen. Das Starten des BB 51 ist selbst bei geöffnetem Trichterdeckel und he- rausgezogener Schublade ungefährlich, da ein unbeabsichtigtes Ein- greifen durch die konstruktive Ausführung gemäß EN 294 sicher ver- hindert wird. -
Seite 8: Transport Und Aufstellen
Bei starken Temperaturschwankungen (z. B. beim Flugzeug- transport) ist der BB 51 vor Kondenswasser zu schützen. Sonst kann es zur Schädigung der elektronischen Bauteile kommen. Zwischenlagerung Achten Sie ebenso darauf, daß der BB 51 auch bei Zwischenlage- rungen trocken gelagert wird. Lieferumfang •... -
Seite 9: Parameter Für Den Aufstellungsort
Umfang. Aufstellungshöhe : max. 2000 m ü. NN Aufstellen Stellen Sie den Backenbrecher Typ BB 51 auf einen festen und stabilen Untergrund, z.B. Labortisch. Elektrischer Anschluß • Die Spannung und Frequenz des BB 51 entnehmen Sie dem Ty- penschild. -
Seite 10: Bedienung
Bedienelemente und Bedienung Grafische Ansicht der Bedienelemente: Vorderansicht ACHTUNG! VOR ÖFFNEN DES GEHÄUSES NETZSTECKER ZIEHEN! PRIOR TO ANY OPENING OF THE HOUSING DISCONNECT UNIT FROM MAINS! RETIRER LA PRISE AVANT L'OUVERTURE DU BOITIER! Rückansicht © 17.12.1998 Retsch GmbH Doc.Nr. D 98.056.9999... -
Seite 11: Übersichtstabelle Der Bedienelemente
Trennt oder verbindet die Steuerung mit der Netzspannung. Trennt bei Überlastung den Motor von der Spannungsversor- mit Überlastschutz gung. Taste START Startet den BB 51. Grüne LED leuchtet, wenn die Taste gedrückt wurde. Taste STOP Stoppt den BB51. Rote LED leuchtet, wenn das Gerät eingeschaltet wird. -
Seite 12: Bedienung Des Bb 51
Die Justierung sollte regelmäßig vorgenommen werden, um eine Ü- bereinstimmung von Displayanzeige und tatsächlicher Spaltweite zu gewährleisten. Je höher die Belastung des BB 51 und je härter und abrasiver das Zerkleinerungsgut, desto häufiger ist eine Nullpunkt- justierung zur Verschleißkompensierung notwendig. -
Seite 13: Zerkleinerungsvorgang Starten
Zerkleinerungsvorgang starten • Justierung, siehe vorherigen Abschnitt, durchführen. • START-Taste C drücken. Abb.4 Grüne LED über Taste C leuchtet, der BB 51 läuft an. • gewünschte Spaltweite am Handrad F einstellen. Linksdrehung erhöht die Spaltweite. Rechtsdrehung verringert die Spaltweite. Die Werte auf dem Display E geben die Spaltweite in mm an. -
Seite 14: Zerkleinerungsvorgang Unterbrechen
Zerkleinerungsgut ist. Abb.7 Es ist zu beachten, daß bei der Zwischenentleerung des Schubladen- einsatzes L der BB 51 erst leer läuft und dann erst gestoppt wird, so daß sich kein Zerkleinerungsgut mehr im Brechraum oder im Einfüll- trichter befindet. -
Seite 15: Arbeitshinweise
Arbeitshinweise Zielgruppe: Bediener Allgemeines Der BB 51 ist ein robustes Tischgerät, das vorwiegend zur Vorzerklei- nerung eingesetzt wird. Die Leistungsdaten, Durchsatzleistung und erreichbare Endfeinheit sind abhängig vom Bruchverhalten und Härtegrad des Zerkleinerungs- gutes sowie von der eingestellten Spaltweite. Der BB 51 ist nicht als Produktionsmaschine ausgelegt, sondern als Laborgerät, bestimmt für den 8-stündigen Einschichtbetrieb bei 30%... -
Seite 16: Verwendung Von Tragegriffen
Für den häufigen Standortwechsel des BB 51 sind als Zubehör ein paar Tragegriffe, Art.Nr. 32.825.0001, erhältlich. Sie werden auf der linken und rechten oberen Seite des BB 51 ange- bracht. • Knebelschrauben G mit dem Tragegriff TG zusammen in die oberen freien Gewindebohrungen, siehe Pfeil in Abb.8, schrauben und gut... -
Seite 17: Reinigung Der Brechkammer
Die Brechkammer ist jetzt zugänglich und kann mit einem Pinsel oder Abb.10 einem Computerstaubsauger gereinigt werden. Die Montage erfolgt in umgekehrter Reihenfolge. Ein Betrieb des BB 51 ohne aufgeschraubten Einfülltrichter ist nicht zulässig. Quetschgefahr für Finger und Hände ! Reinigung des Gehäuseinnenraumes Bedingt durch Öffnungen im Schubladenkanal können Feinststäube in... -
Seite 18: Brechbacken Austauschen
• Die vier Zylinderschrauben Sch5 mit Inbusschlüssel SW5 herausschrauben. Bei der Montage darf das Anzugsdreh- moment 10 Nm nicht überschreiten. • Klemmstücke K1 entnehmen. • Brechbacken B1 tauschen. Die Montage erfolgt in umgekehrter Reihenfolge. Ein Betrieb des BB 51 ohne aufgeschraubten Einfülltrichter ist nicht zulässig. Quetschgefahr für Finger und Hände ! © 17.12.1998 Retsch GmbH Doc.Nr. -
Seite 19: Zubehör
• Art. Nr. 22.711.0009 = Schleißbleche rostfrei, 1 Paar Urheberrecht Weitergabe oder Vervielfältigung dieser Dokumentation, Ver- wertung und Weitergabe ihres Inhalts sind nur mit aus- drücklicher Genehmigung der Retsch GmbH gestattet. Zuwi- derhandlungen verpflichten zum Schadenersatz. Änderungen Technische Änderungen vorbehalten. -
Seite 20: Sicherheitsvorschriften (Tabelle)
Spaltweite stimmt sonst nicht mit der Anzeige im Dis- den, um eine Übereinstimmung von Displayanzeige play überein. und tatsächlicher Spaltweite zu gewährleisten. Je höher die Belastung des BB 51 und je härter und abrasiver das Zerkleinerungsgut, desto häufiger ist eine Null- punktjustierung zur Verschleißkompensierung not- wendig. -
Seite 21: Gewährleistungsbedingungen
Bestellers außerhalb der bei uns üblichen Geschäftszeit durchgeführt werden, hat der Kunde die Mehrkosten zu zahlen. Wünscht er weitere besondere Leistungen, die über die Gewährleistungsarbeiten hinausgehen, so sind diese Kosten zu den von uns jeweils gülti- gen Preisen zu zahlen. © 17.12.1998 Retsch GmbH Doc.Nr. D 98.056.9999...
