- Con la tecla "Set" puede seleccionar los siguientes idio-
mas, una tras otra.
- Deutsch (Alemán)
- Französisch (Francés)
- Spanisch (Castellano)
- Italienisch (Italiano)
- Englisch (Inglés)
- Seleccione el idioma deseado y pulse la tecla "DISPLAY".
Queda indicado el display de trabajo de la primera salida de
carga.
4.2 DISPLAY DE TRABAJO
Durante un proceso de descarga o de carga, el usuario dis-
pone de toda la información necesaria a través de esta indica-
ción.

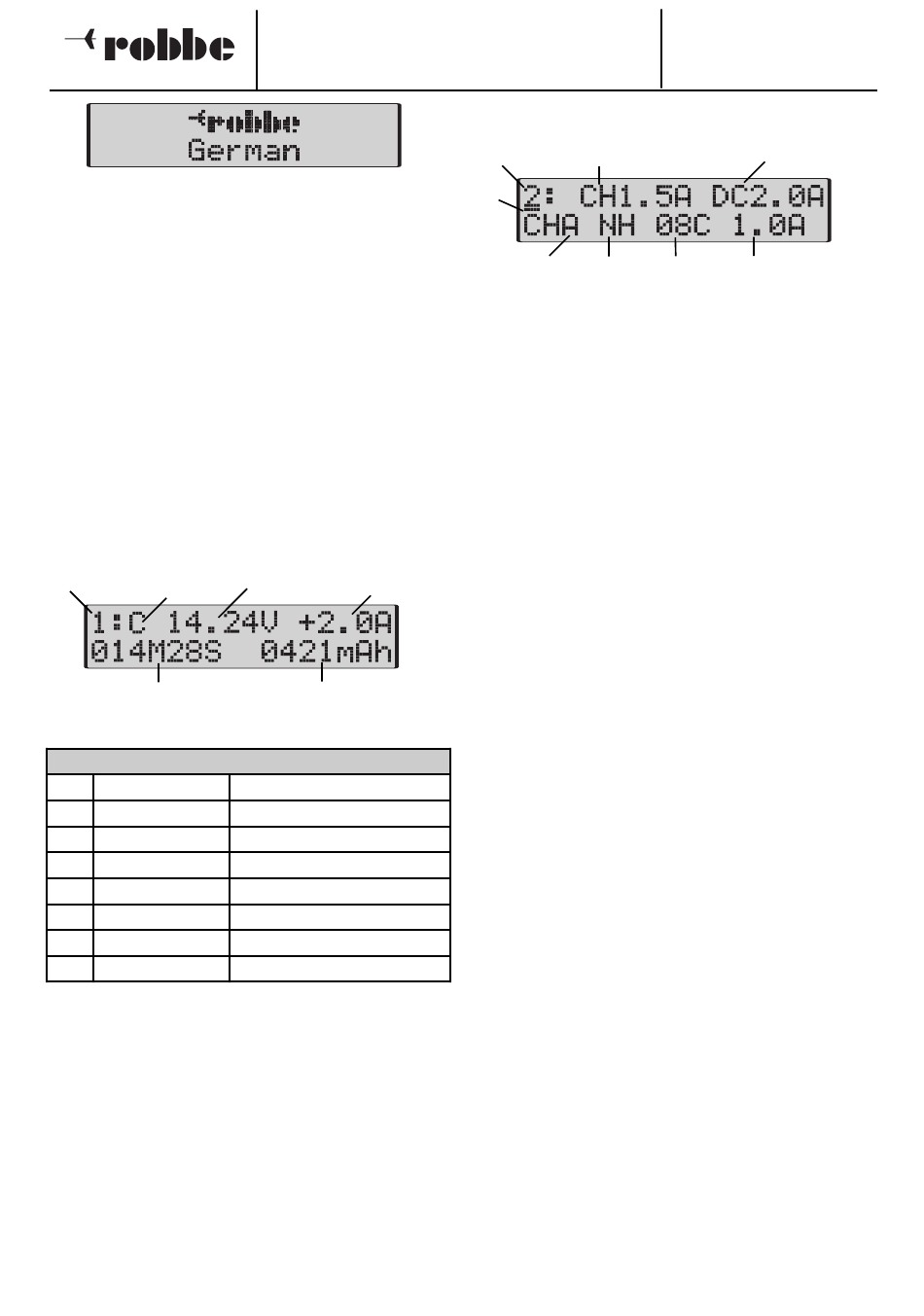

Ejemplo de un display de trabajo
Indicación
Número de
del estado
salida
Tiempo transcurrido en
min. y seg.
4.3 INDICACION DEL ESTADO Y EXPLICACION
N No battery
C Charge
D Discharge
D/C Discharge/Charge
F Finish
Ready
R
- valor negativo
+ valor positivo
4.4 AJUSTE DE LOS PARAMETROS DE CARGA – DES-
CARGA
Para ajustar los parámetros para un nuevo proceso, pulse la
tecla SELECT.
- La indicación cambia al display de ajuste.
- Con la tecla SET, seleccionar un proceso de carga (1...4).
- Pulsando repetidamente la tecla SELECT, puede navegar
por el display de ajuste. Un cursor marca el valor ajustable.
- Se modifican los valores pulsando la tecla SET.
Profi-Home-Charger
Corriente de
Tensión
carga o de
actual
descarga
Capacidad cargada o
descargada
ninguna batería conectada
proceso de carga
proceso de descarga
ciclo de descarga – carga
proceso terminado
Cargador preparado
Valor de descarga (corriente o capacidad)
Valor de carga (corriente o capacidad)
Ejemplo para el display de ajuste de la salida de carga 2.
Número de
Corriente de carga
salida (CHARGE)
Cursor
Modo de servicio tipo de
bateria
Explicación:
Se pueden ajustar los diferentes parámetros en las siguientes
áreas o dentro de los siguientes límites:
Número de salida: 1 a 4
CH: Tensión de la batería
0 – 8 V:
8 – 10 V:
10 – 13 V:
13 – 20 V:
más de 20 V:
DC: Tensión de la batería
0 – 6 V:
6 – 8 V:
8 – 10 V:
10 – 16 V:
más de 16 V:
Las corrientes de carga y de descarga dependen de la ten-
sión de la batería y quedan limitados automáticamente a los
valores anteriores por el cargador.
Modos de uso: (programas)
- CHA: Cargar en el modo automático
- CHM: Cargar en el modo manual
- DCA: Descargar – cargar en el modo automático
- DCM: Descargar – cargar en el modo manual
- REA: 3 ciclos de descarga – carga en el modo automático
- REM: 3 ciclos de descarga – carga en el modo manual
- D/C: programa de regeneración, con descarga y posterior
carga C/5
Tipos de baterías:
NC: Baterías níquel-cadmio (Nicad)
NH: Baterías níquel-metal-hidruro (NiMH)
Pb: Baterías de plomo
LI: Baterías de iones de litio (Li) 3,6 V / elemento
LP: Baterías de polímero de iones de litio (Lp) 3,7 V / elem
C: Cantidad de elementos
Bat. Nicad: 1 a 16 elementos (tensión nominal 1,2...19,2 V)
Bat. NiMH: 1 a 16 elementos (tensión nominal 1,2...19,2 V)
Bat. de plomo: 1 a 16 elementos (tensión nominal 2...12 V)
Bat. LI: 1 a 4 elementos (tensión nominal 3,6 ...14,4 V)
Bat. LP: 1 a 4 elementos (tensión nominal 3,7...14,8 V)
Ah: Capacidad de la batería
0,1 a 20 Ah con diferentes anchos de paso:
0,1...1,0 Ah = Ancho de paso 0,1 Ah
1,0...5,0 Ah = Ancho de paso 0,5 Ah
6,0...20 Ah = Ancho de paso 1,0 A
En valores intermedios, ajustar el valor próximo más alto.
61
No.
8194
Corriente de descarga
(DISCHARGE)
Cantidad de Capacidad nominal
elementos
Corriente de carga
0,1...5 A
0,1...4 A
0,1...3 A
0,1...2 A
0,1...1 A
Corriente de descarga
0,1...5 A
0,1...4 A
0,1...3 A
0,1...2 A
0,1...1 A
