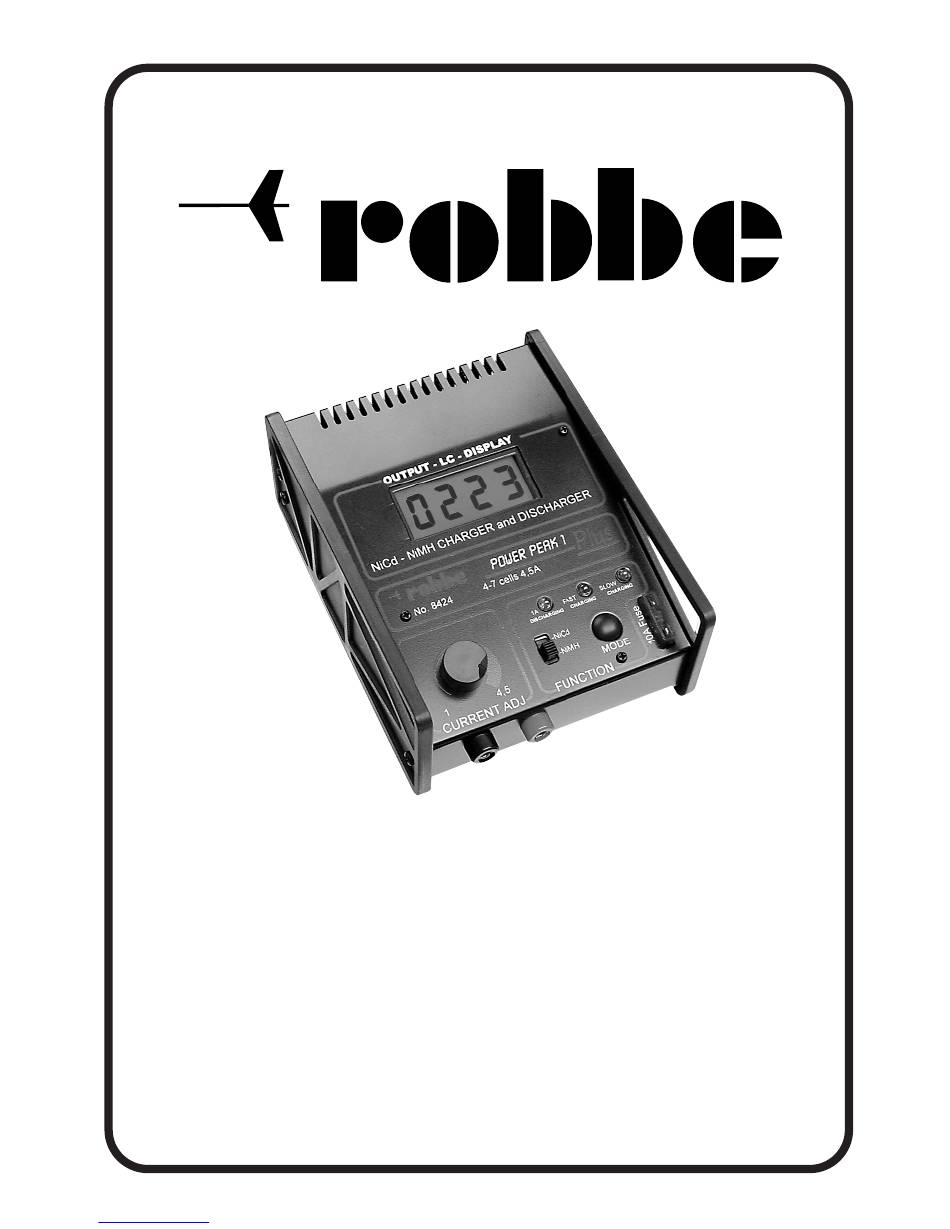

- Seite 1 Bedienungsanleitung Operating instructions Notice d’utilisation Manuale d’istruzione POWER PEAK 1 Plus No. 8424 Downloaded from www.Manualslib.com manuals search engine...
- Seite 2 POWER PEAK 1 Plus 8424 Allgemeines Der POWER PEAK 1 PLUS ist für das Schnelladen und Entladen von 4 bis 7-zelligen NICD- oder NIMH-Akkus geeignet. Die Abschaltung erfolgt bei vollgeladenem Akku nach der Delta-Peak-Methode. Das Gerät ist für den Betrieb an einer 12V Bleibatterie oder einem entsprechend leistungs- fähigen, gut stabilisierten 12V oder 13,8 V Netzteil vorgesehen.

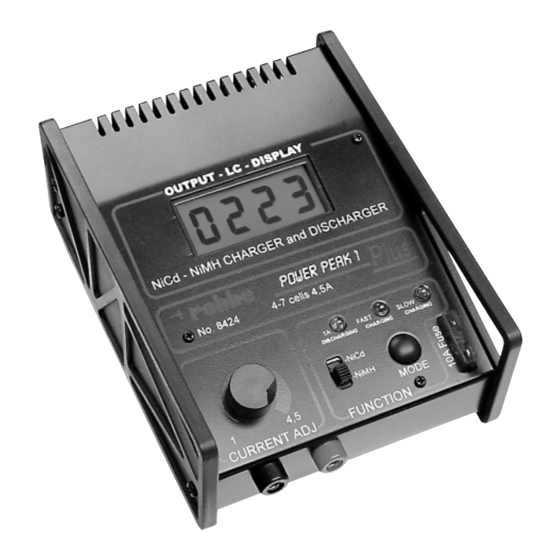

- Seite 3 Bedienungsanleitung Bestell Nr. POWER PEAK 1 Plus 8424 Bedienelemente LCD-Display DISCHARGING-LED FAST-CHARGING-LED SLOW-CHARGING-LED Sicherung Stromversorgung MODE-Taste Ladeausgang NICD/NIMH Umschalter Ladestromsteller Inbetriebnahme Krokodilklemmen der Stromversorgung an eine 12 V Bleibatterie oder ein entsprechen- des Netzteil anschließen, unbedingt auf richtige Polung achten (rot = plus / schwarz = minus) - siehe auch Absatz „Netzteil“.
- Seite 4 Bedienungsanleitung Bestell Nr. POWER PEAK 1 Plus 8424 Laden MODE-Taste einmal kurz betätigen. Es ertönt ein kurzer Beep als Quittung, die rote FAST- CHARGING-LED leuchtet. Der Akku wird mit dem eingestellten Strom geladen. Das Display zeigt die eingeladene Kapazität an. Der Ladevorgang wird bei vollgeladenem Akku durch die Delta-Peak-Abschaltautomatik beendet.
- Seite 5 Durch Anschluß des Power Peak 7A Netzteils, Bestell Nr. 8415 kann das Ladegerät auch am 230 Volt Netz betrieben werden und wird dadurch zu einem universellen 230 V-AC und 12 V-DC Ladegerät. robbe Modellsport GmbH & Co. KG Technische Änderungen vorbehalten Downloaded from www.Manualslib.com...
- Seite 6 POWER PEAK 1 Plus 8424 Introduction The POWER PEAK 1 PLUS is designed for fast-charging and discharging NICD and NIMH battery packs consisting of 4 to 7 cells. When the pack is fully charged the process is terminated by the Delta Peak method.
- Seite 7 Operating instructions Order No. POWER PEAK 1 Plus 8424 Charger controls LCD screen DISCHARGING-LED FAST-CHARGING-LED SLOW-CHARGING-LED Fuse Power supply MODE button Charge output NICD/NIMH select switch Charge current knob Using the charger Connect the crocodile clips to a 12 V lead-acid battery or a suitable mains PSU; take great care over correct polarity (red = positive / black = negative);...
- Seite 8 Operating instructions Order No. POWER PEAK 1 Plus 8424 Charging Press the MODE button once briefly. You will hear a short beep in confirmation, and the red FAST CHARGING LED will glow. The battery is now charged at the set current, and the screen displays the charged-in capacity.
-
Seite 9: Memory Effect
If you use the Power Peak 7A mains PSU, Order No. 8415, the charger can also be ope- rated from the 230 Volts mains supply, turning it into a universal 230 V AC and 12 V DC charger. robbe Modellsport GmbH & Co. KG We reserve the right to alter technical specifications. Downloaded from www.Manualslib.com... -
Seite 10: Notice D'utilisation
8424 Généralités Avec le chargeur POWER PEAK 1 PLUS est conçu pour la charge rapide et la décharge d’accus de 4 à 7 éléments Cd-Ni ou NiMH. La commutation en fin de charge, lorsque l’accu est parfaitement chargé, intervient par l’in- termédiaire de la procédure Delta-Peak. - Seite 11 Notice d’utilisation Réf. POWER PEAK 1 Plus 8424 Fonctions de protection : protection contre les inversions de polarité des entrées et des sorties, protection contre les courts-circuits côté sortie. Fusible : 10 A, fusible de voiture Encombrement : approx. 140 x 110 x 55 mm Poids : approx.
- Seite 12 Notice d’utilisation Réf. POWER PEAK 1 Plus 8424 être chargé qu’avec un courant maximal de 1,5 A. Par ailleurs, le taux de charge maximal d’accus de 4 ou 5 éléments NiMH 1C ne doit pas être dépassée, par exemple 1,0 A avec un capacité d’accu de 1000 mAh.
- Seite 13 également d’utiliser le chargeur avec le réseau 230 volts ce qui en fait un chargeur uni- versel aussi bien adapté au secteur 230 volts CA qu’au courant continu 12 volts. robbe Modellsport GmbH & Co. KG Sous réserve de modification technique.
-
Seite 14: Manuale D'istruzione
Non collegare due pacchi in parallelo per la ricarica Il POWER PEAK 1 PLUS è progettato solamente per batterie ricaricabili. Selezionare correnti di carica comprese nei valori massimi suggeriti dal costruttore e proporzionati al cavo e connettore della batteria utilizzata. - Seite 15 Collegare il pacco batterie al cavo di ricarica, avendo cura di rispettare le polarità. Il POWER PEAK 1 Plus emetterà un “beep” e il LED VERDE DI CARICA LENTA inizierà a lampeggiare indicando appunto l’inizio della carica lenta di mantenimento.
- Seite 16 Manuale d’istruzione Codice POWER PEAK 1 Plus 8424 Carica Premere il tasto “MODE” brevemente una volta. Si udirà un “beep” a conferma e il LED ROSSO di CARICA RAPIDA si accenderà. La batteria è ora in carica con il valore di cor- rente impostato e lo schermo LCD mostra la quantità...
- Seite 17 Se si sta utilizzando l’alimentatore POWER PEAK 7A, codice N.8415, il caricabatteria può essere alimentato dalla normale rete di 220 –230 Vca trasformando così il POWER PEAK 1 Plus in un caricabatteria universale 12 Vcc e 220 Vca. robbe Modellsport Gmbh & Co. KG Tutti I diritti riservati Downloaded from www.Manualslib.com...
- Seite 18 Downloaded from www.Manualslib.com manuals search engine...
- Seite 19 Modellsport GmbH & Co. KG Metzloserstr. 36 Telefon: 06644 / 87-0 36355 Grebenhain Downloaded from www.Manualslib.com manuals search engine...
