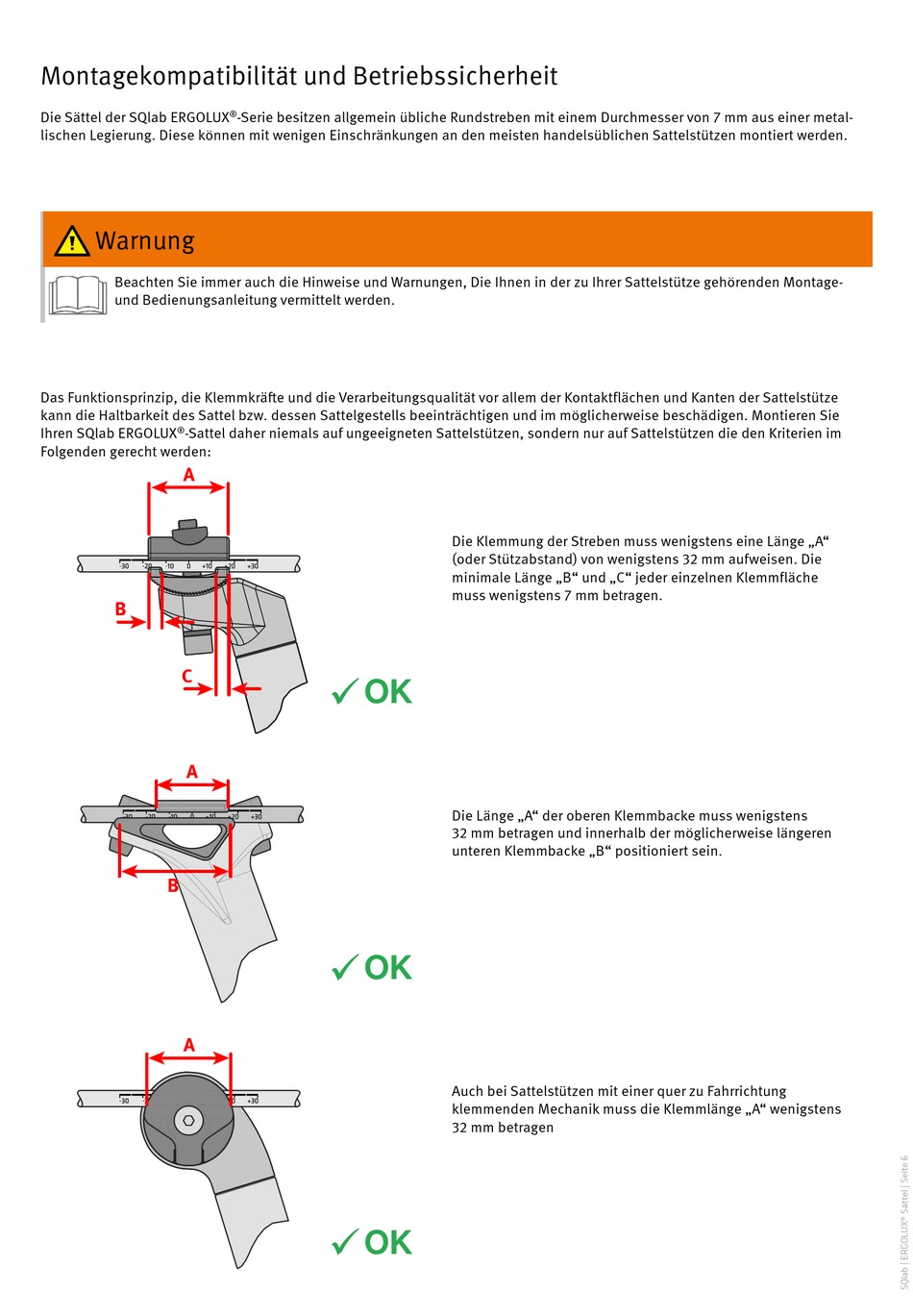

Montagekompatibilität Und Betriebssicherheit - SQlab 610 ERGOLUX Bedienungsanleitung

Montagekompatibilität und Betriebssicherheit
Die Sättel der SQlab ERGOLUX
lischen Legierung. Diese können mit wenigen Einschränkungen an den meisten handelsüblichen Sattelstützen montiert werden.
Warnung
Beachten Sie immer auch die Hinweise und Warnungen, Die Ihnen in der zu Ihrer Sattelstütze gehörenden Montage-
und Bedienungsanleitung vermittelt werden.
Das Funktionsprinzip, die Klemmkräfte und die Verarbeitungsqualität vor allem der Kontaktflächen und Kanten der Sattelstütze
kann die Haltbarkeit des Sattel bzw. dessen Sattelgestells beeinträchtigen und im möglicherweise beschädigen. Montieren Sie
Ihren SQlab ERGOLUX -Sattel daher niemals auf ungeeigneten Sattelstützen, sondern nur auf Sattelstützen die den Kriterien im
®
Folgenden gerecht werden:
A
B
C
A
B
A
-Serie besitzen allgemein übliche Rundstreben mit einem Durchmesser von 7 mm aus einer metal-
®

OK

OK

OK
Die Klemmung der Streben muss wenigstens eine Länge „A"
(oder Stützabstand) von wenigstens 32 mm aufweisen. Die
minimale Länge „B" und „C" jeder einzelnen Klemmfläche
muss wenigstens 7 mm betragen.
Die Länge „A" der oberen Klemmbacke muss wenigstens
32 mm betragen und innerhalb der möglicherweise längeren
unteren Klemmbacke „B" positioniert sein.
Auch bei Sattelstützen mit einer quer zu Fahrrichtung
klemmenden Mechanik muss die Klemmlänge „A" wenigstens
32 mm betragen
