- Seite 1 BEDIENUNGS- ANLEITUNG LENKER SQlab 312 R Carbon...
- Seite 2 Hinweise zur Bedienungsanleitung Achten Sie bitte im Folgenden besonders auf die Hinweise, die farbig hervorgehoben wer- den. Die beschriebenen möglichen Konsequenzen werden nicht bei jedem Hinweis extra geschildert! Hinweis Hinweis Bezeichnet eine möglicherweise schädliche Situation. Wenn sie nicht gemieden wird, kann der Lenker oder andere Teile beschädigt werden. Vorsicht Bezeichnet eine möglicherweise drohende Gefahr.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Produktbezeichnung ............4 Vorwort ................4 Abbildung ................4 Bestimmungsgemäßer Gebrauch ........5 Montage des Lenkers ............6 Montage der Anbaukomponenten ........8 eBike Ready ............... 9 Inspektion, Wartung ............10 Pflege ................10 Technische Daten ..............10 Sachmängelhaftung und Garantie ........11 Verschleiß... -
Seite 4: Produktbezeichnung

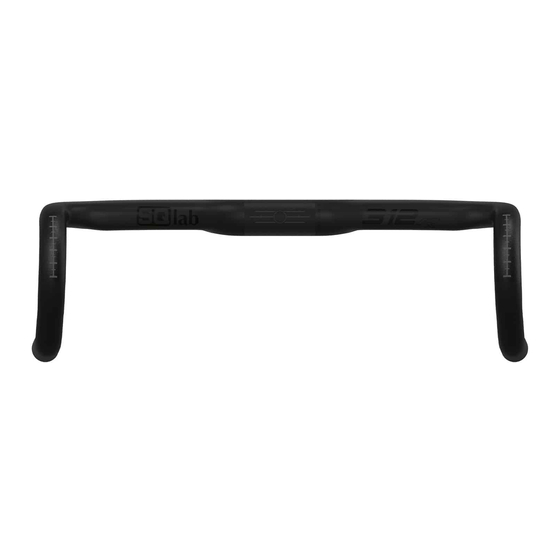

SQlab Lenker 312 R Carbon 420 mm Vorwort Wir gratulieren Ihnen zu Ihrem neuen SQlab Lenker. Wir haben diesen Rennradlenker mit höchsten Anforderungen hinsichtlich Ergono- mie, Gewicht, Bauteilflexibilität, Optik und nicht zuletzt Haltbarkeit entwickelt. Die in dieser Benutzerinformation enthaltenen Hinweise zur Sicherheit, produktspezifische Informationen, Montagekompatibilität und zum Gebrauch sind sowohl für weniger Sachkundige, aber auch für langjährige Fahrradexperten gedacht. -
Seite 5: Bestimmungsgemäßer Gebrauch
120 kg Kategorie 2 Der SQlab Lenker 312 R Carbon ist ausschließlich an Fahrrädern unter den Bedingungen der Kategorie 2 nach ASTM F2043-13 oder einer niedrigeren Kategorie bei einem maximalen Systemgewicht (Fahrer + Fahrrad + Gepäck) von 120 Kg zu gebrauchen. -
Seite 6: Montage Des Lenkers
ßer Krafteinwirkung, zum Beispiel Fahrfehler mit Sturzfol- andere Fahrer nach den aktuellen Streckenbedingungen. • Erhöhen Sie je nach Gebrauch die außerplanmäßigen Ins- • Im geringsten Zweifel sollten Sie Ihren SQlab Fachhändler pektionsintervalle. um Rat fragen. • Tauschen Sie häufiger und prophylaktisch den Lenker aus, •... - Seite 7 (meist 4 mm oder 5 mm Innensechskant Schlüssel) und ein entsprechender Drehmomentschlüssel benötigt. Benetzen Sie die gesäuberten und fettfreien Klemmflächen des Lenkers und des Vorbaus mit der mitgelieferten SQlab Montagepaste und platzieren Sie den Lenker mittig im Vorbau. Die Montagepaste erhöht die gewünschte Reibkraft zwischen den zu montierenden Kompo- nenten, so dass das Schraubenanziehmoment nicht höher als erforderlich angezogen werden muss.
-
Seite 8: Montage Der Anbaukomponenten
Montage der Anbaukomponenten Montieren Sie jetzt die noch fehlenden Komponenten am Lenker (z.B. Tacho). Um das Schraubenanziehmoment niedrig zu halten und dennoch ein Verdrehen der Komponenten zu vermeiden, benutzen Sie bei der Montage aller Komponenten die mitgelieferte Montagepaste. Warnung Warnung Ungünstig gestaltete Klemmmechanismen einiger Anbaukomponenten sind nicht Scharfkantige, ungünstig gestaltete kompatibel zu unseren Carbonlenkern. -
Seite 9: Ebike Ready
Systemanbieter einholen müssen, ist durch den Leitfaden klar geregelt und kann somit als Handlungsempfehlung eingestuft werden. Ein Tausch der SQlab Carbon Lenker mit der Auszeichnung eBike Ready an Pedelec25 ist auf Grundlage der Handlungsempfehlung „Leitfaden für den Bauteiletausch bei CE-gekennzeichneten E-Bikes/Pedelecs mit einer Tretunterstützung bis 25 km/h“ der Verbände Zweirad-Industrie-Verband (ZIV) und Verbund Service und Fahrrad (VSF) in Zusammenarbeit mit dem Zedler-Institut und dem Bundes- innungsverband Fahrrad (BIV) möglich, soweit die Zug- und/oder Leitungslängen nicht verändert werden müssen. -
Seite 10: Inspektion, Wartung
Warnung • Von der Bremse ausgetretene Bremsflüssigkeit ist sofort mit genügend Wasser zu entfernen. • Im Zweifelsfall sollten Sie keinesfalls weiterfahren und unverzüglich Ihren SQlab Fachhändler fragen. Pflege Verwenden Sie nur warmes Wasser mit Spülmittel und einen weichen Schwamm oder Tuch. -
Seite 11: Sachmängelhaftung Und Garantie
1. Für irreparable Schäden an ihrem SQlab Produkt, welche durch einen Sturz verursacht wurden, bietet die SQlab GmbH Ihnen bis 10 Jahre nach Kaufdatum beim Kauf eines neuen SQlab Ersatzproduktes einen Rabatt in Höhe von 50%. Wenn Sie das Crash Replacement in Anspruch nehmen möchten, senden Sie uns Ihr defektes Produkt an folgende Adresse:... -
Seite 12: Verschleiß Und Lagerung
Beispiel Sonneneinstrahlung, Regen, Wind und Sand. Verschleiß wird nicht durch die Garantie abgedeckt. Hinweis Hinweis Lagern Sie Ihren SQlab Lenker (montiert oder nicht montiert) unter folgenden Bedingun- gen: • Keine direkte Sonneneinstrahlung. • Lagerung bei Temperaturen zwischen -10°C und 40°C. - Seite 14 USER MANUAL HANDLE- BARS SQlab 312 R Carbon...
- Seite 27 GEBRUIKSA- ANWIJZING STUREN SQlab 312 R Carbon...
- Seite 40 MODE D’EMPLOI Guidon SQlab 312 R Carbon...
