5

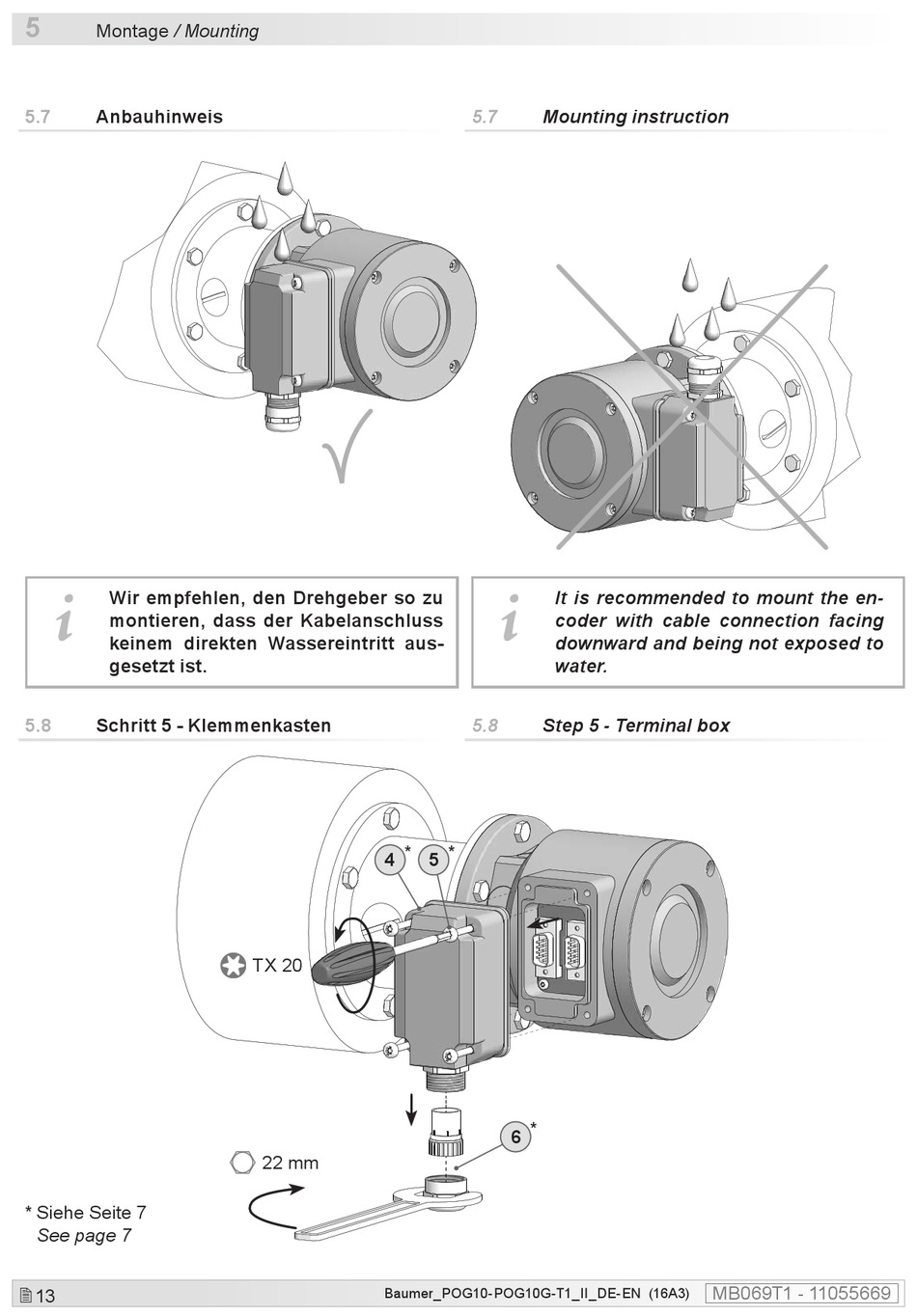

Montage / Mounting
5.7

Anbauhinweis

i
Wir empfehlen, den Drehgeber so zu
montieren, dass der Kabelanschluss
keinem direkten Wassereintritt aus-
gesetzt ist.
5.8

Schritt 5 - Klemmenkasten

* Siehe Seite 7
See page 7
 13
*
4
TX 20
22 mm
Baumer_POG10-POG10G-T1_II_DE-EN (16A3)
5.7

Mounting instruction

i
It is recommended to mount the en-
coder with cable connection facing
downward and being not exposed to
water.
5.8

Step 5 - Terminal box

*
5
6 *
MB069T1 - 11055669
