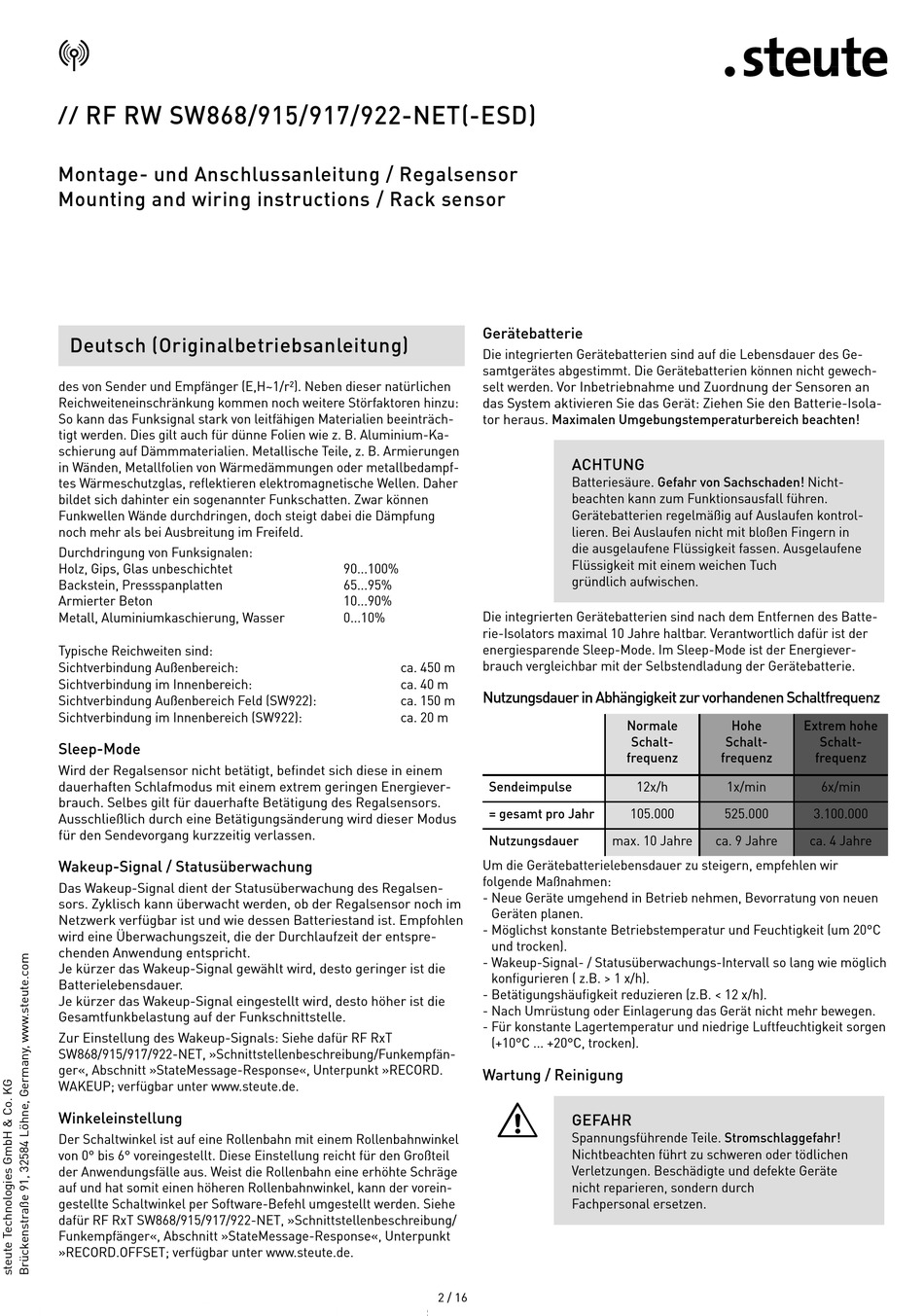

steute RF RW SW868-NET Montage- Und Anschlussanleitung Seite 2

RF RW SW868/915/917/922-NET(-ESD)
//
Montage- und Anschlussanleitung / Regalsensor
Mounting and wiring instructions / Rack sensor
Deutsch (Originalbetriebsanleitung)
des von Sender und Empfänger (E,H~1/r²). Neben dieser natürlichen
Reichweiteneinschränkung kommen noch weitere Störfaktoren hinzu:
So kann das Funksignal stark von leitfähigen Materialien beeinträch-
tigt werden. Dies gilt auch für dünne Folien wie z. B. Aluminium-Ka-
schierung auf Dämmmaterialien. Metallische Teile, z. B. Armierungen
in Wänden, Metallfolien von Wärmedämmungen oder metallbedampf-
tes Wärmeschutzglas, reflektieren elektromagnetische Wellen. Daher
bildet sich dahinter ein sogenannter Funkschatten. Zwar können
Funkwellen Wände durchdringen, doch steigt dabei die Dämpfung
noch mehr als bei Ausbreitung im Freifeld.
Durchdringung von Funksignalen:
Holz, Gips, Glas unbeschichtet
Backstein, Pressspanplatten
Armierter Beton
Metall, Aluminiumkaschierung, Wasser
Typische Reichweiten sind:
Sichtverbindung Außenbereich:
Sichtverbindung im Innenbereich:
Sichtverbindung Außenbereich Feld (SW922):
Sichtverbindung im Innenbereich (SW922):
Sleep-Mode
Wird der Regalsensor nicht betätigt, befindet sich diese in einem
dauerhaften Schlafmodus mit einem extrem geringen Energiever-
brauch. Selbes gilt für dauerhafte Betätigung des Regalsensors.
Ausschließlich durch eine Betätigungsänderung wird dieser Modus
für den Sendevorgang kurzzeitig verlassen.
Wakeup-Signal / Statusüberwachung
Das Wakeup-Signal dient der Statusüberwachung des Regalsen-
sors. Zyklisch kann überwacht werden, ob der Regalsensor noch im
Netzwerk verfügbar ist und wie dessen Batteriestand ist. Empfohlen
wird eine Überwachungszeit, die der Durchlaufzeit der entspre-
chenden Anwendung entspricht.
Je kürzer das Wakeup-Signal gewählt wird, desto geringer ist die
Batterielebensdauer.
Je kürzer das Wakeup-Signal eingestellt wird, desto höher ist die
Gesamtfunkbelastung auf der Funkschnittstelle.
Zur Einstellung des Wakeup-Signals: Siehe dafür RF RxT
SW868/915/917/922-NET, »Schnittstellenbeschreibung/Funkempfän-
ger«, Abschnitt »StateMessage-Response«, Unterpunkt »RECORD.
WAKEUP; verfügbar unter www.steute.de.
Winkeleinstellung
Der Schaltwinkel ist auf eine Rollenbahn mit einem Rollenbahnwinkel
von 0° bis 6° voreingestellt. Diese Einstellung reicht für den Großteil
der Anwendungsfälle aus. Weist die Rollenbahn eine erhöhte Schräge
auf und hat somit einen höheren Rollenbahnwinkel, kann der vorein-
gestellte Schaltwinkel per Software-Befehl umgestellt werden. Siehe
dafür RF RxT SW868/915/917/922-NET, »Schnittstellenbeschreibung/
Funkempfänger«, Abschnitt »StateMessage-Response«, Unterpunkt
»RECORD.OFFSET; verfügbar unter www.steute.de.
Gerätebatterie
Die integrierten Gerätebatterien sind auf die Lebensdauer des Ge-
samtgerätes abgestimmt. Die Gerätebatterien können nicht gewech-
selt werden. Vor Inbetriebnahme und Zuordnung der Sensoren an
das System aktivieren Sie das Gerät: Ziehen Sie den Batterie-Isola-
tor heraus. Maximalen Umgebungstemperaturbereich beachten!
90...100%
65...95%
10...90%
Die integrierten Gerätebatterien sind nach dem Entfernen des Batte-
0...10%
rie-Isolators maximal 10 Jahre haltbar. Verantwortlich dafür ist der
energiesparende Sleep-Mode. Im Sleep-Mode ist der Energiever-
brauch vergleichbar mit der Selbstendladung der Gerätebatterie.
ca. 450 m
ca. 40 m
Nutzungsdauer in Abhängigkeit zur vorhandenen Schaltfrequenz
ca. 150 m
ca. 20 m
Sendeimpulse
= gesamt pro Jahr
Nutzungsdauer
Um die Gerätebatterielebensdauer zu steigern, empfehlen wir
folgende Maßnahmen:
- Neue Geräte umgehend in Betrieb nehmen, Bevorratung von neuen
Geräten planen.
- Möglichst konstante Betriebstemperatur und Feuchtigkeit (um 20°C
und trocken).
- Wakeup-Signal- / Statusüberwachungs-Intervall so lang wie möglich
konfigurieren ( z.B. > 1 x/h).
- Betätigungshäufigkeit reduzieren (z.B. < 12 x/h).
- Nach Umrüstung oder Einlagerung das Gerät nicht mehr bewegen.
- Für konstante Lagertemperatur und niedrige Luftfeuchtigkeit sorgen
(+10°C ... +20°C, trocken).
Wartung / Reinigung
=
2 / 16
ACHTUNG
Batteriesäure. Gefahr von Sachschaden! Nicht-
beachten kann zum Funktionsausfall führen.
Gerätebatterien regelmäßig auf Auslaufen kontrol-
lieren. Bei Auslaufen nicht mit bloßen Fingern in
die ausgelaufene Flüssigkeit fassen. Ausgelaufene
Flüssigkeit mit einem weichen Tuch
gründlich aufwischen.
Normale Hohe
Schalt- Schalt-
frequenz frequenz
12x/h 1x/min
105.000 525.000
max. 10 Jahre ca. 9 Jahre
GEFAHR
Spannungsführende Teile. Stromschlaggefahr!
Nichtbeachten führt zu schweren oder tödlichen
Verletzungen. Beschädigte und defekte Geräte
nicht reparieren, sondern durch
Fachpersonal ersetzen.
Extrem hohe
Schalt-
frequenz
6x/min
3.100.000
ca. 4 Jahre
