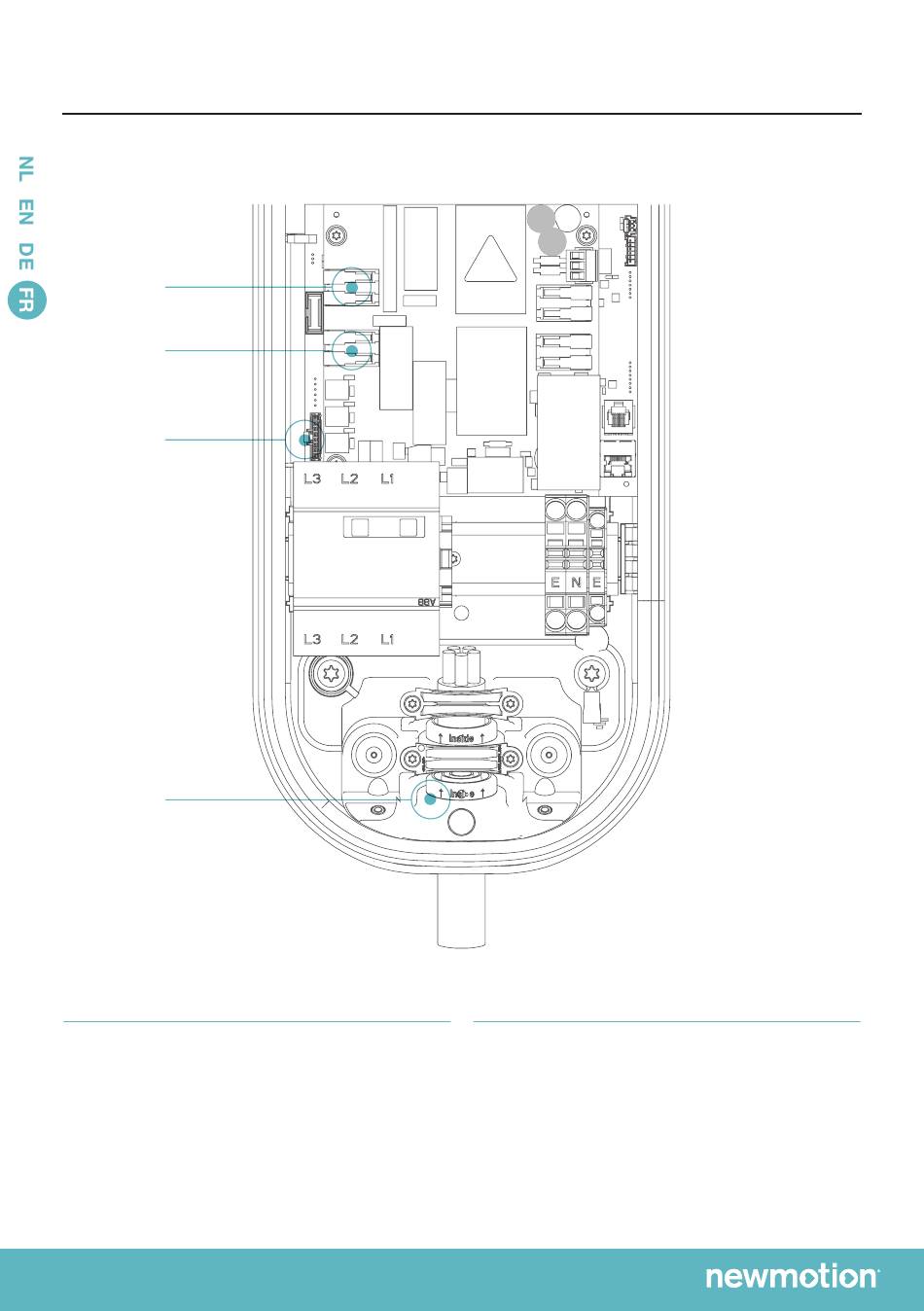

SCHÉMA DES CONNEXIONS AVEC CÂBLE FIXE*
Connexion de
l'alimentation
pour câble de
charge fixe
Version
triphasée
Connexion
pour la
communication
avec la voiture
Entrée du
câble de
charge fixe
Le schéma ci-dessus présente une borne triphasée.
Dans la borne monophasée, le fil de phase est également
connecté au compteur électrique ; la connexion des fils
neutre et de terre peut être rattachée aux borniers.
* En option
MANUEL D'INSTALLATION - FRANÇAIS – P24
Placement du câble fixe
Une fois l'installation terminée, placez la fiche du câble
dans le support désigné sur la borne.
