newmotion Home Advanced Installationsanleitung Seite 19

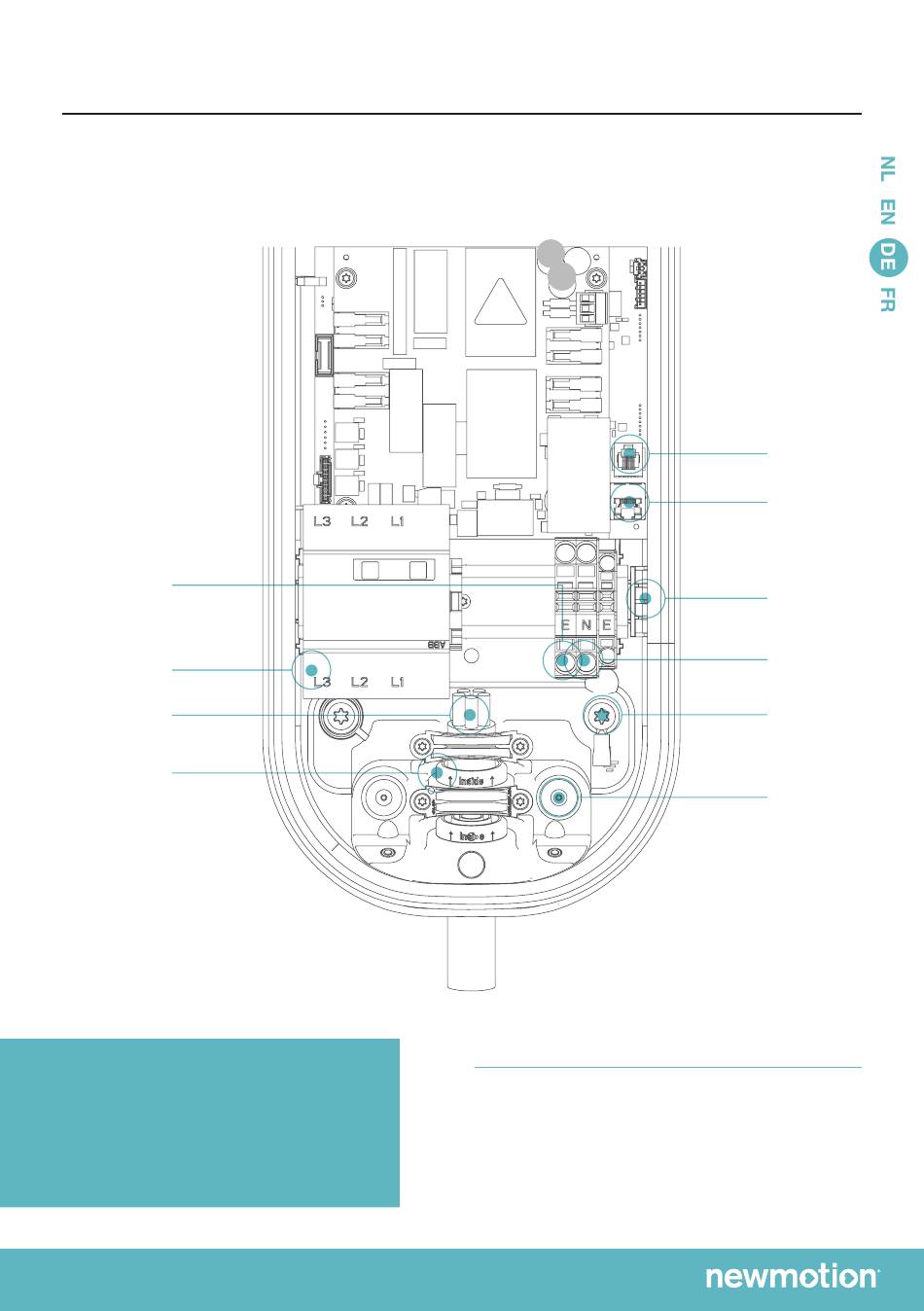

ANSCHLUSSPLAN
Anschluss
Phasendrähte
Anschluss
Phasendrähte
Netzkabel
Kabeldurch-
führung
Netzkabel
Beachten Sie:
Der Nutzer muss die Ladestation online registrieren,
um sie ladefähig zu machen. Die Registrierung lässt
sich einfach über my.newmotion.com anhand der
Seriennummer durchführen. Um dann laden zu
können, ist eine aktivierte Ladekarte erforderlich.
EINBAUANLEITUNG – DEUTSCH – P17
Die Abbildung zeigt eine 3-phasige Ladestation.
Bei der 1-phasigen Ladestation wird der Phasendraht
auch an der kWh-Anzeige angeschlossen, die Null- und
Phasendrähte können an die Reihenklemme angeschlos-
sen werden.
P1-Anschluss
Ethernet-
Anschluss
Zugentlastung
Datenkabel
Anschluss
Nulldraht
Erdungs-
pfosten
Kabeldurch-
führung
Datenkabel
