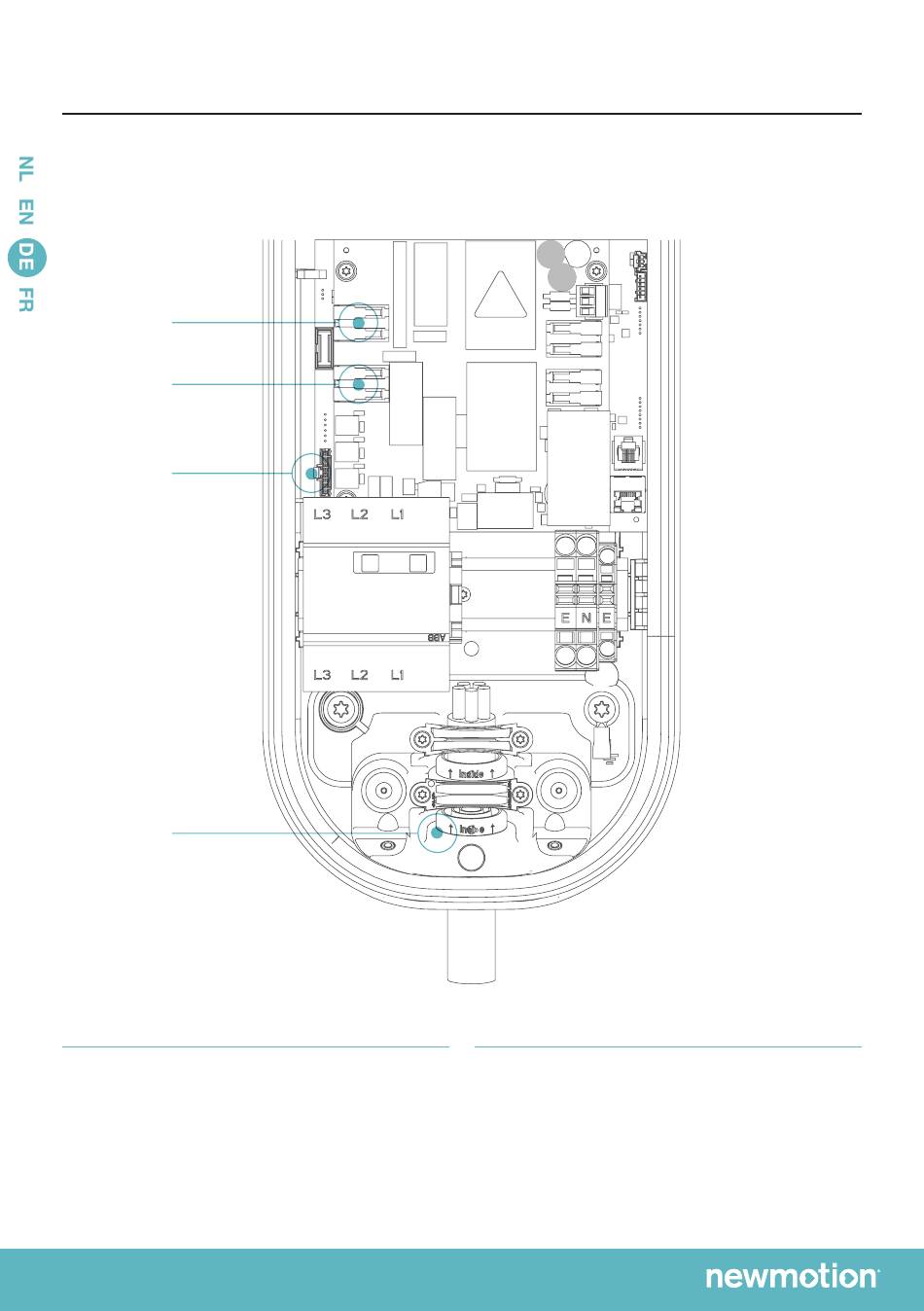

ANSCHLUSSPLAN FESTES LADEKABEL*
Netzanschluss
festes
Ladekabel
3-phasige
Ausführung
Anschluss
für die
Kommunikation
mit dem
Fahrzeug
Kabeldurch-
führung
festes
Ladekabel
Die Abbildung zeigt eine 3-phasige Ladestation.
Bei der 1-phasigen Ladestation wird der Phasendraht
auch an der kWh-Anzeige angeschlossen, die Null- und
Phasendrähte können an die Reihenklemme angeschlos-
sen werden.
* Optional
EINBAUANLEITUNG – DEUTSCH – P18
Festes Kabel aufhängen
Platzieren Sie, sobald die Installation beendet ist, den
Stecker des Ladekabels in den dafür vorgesehenen Halter
an der Ladestation.
