Theben SELEKTA 170 top2 Anleitung

Astro Zeitschaltuhr
DE

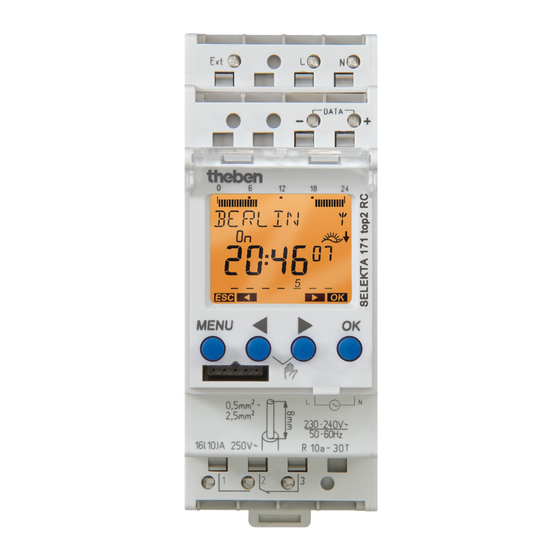

SELEKTA 170 top2
1700100
1. Grundlegende Sicherheitshinweise
WARNUNG
Lebensgefahr durch elektrischen Schlag oder Brand!
Montage ausschließlich von Elektrofachkraft
¾ ¾
durchführen lassen!
•
Das Gerät ist für die Montage auf DIN-Hutschienen vor-
gesehen (nach EN 60715)
•
Gangreserve (10 Jahre) verringert sich bei gesteckter
Speicherkarte (im Batteriebetrieb)
•
Das Gerät entspricht Typ 1 STU nach IEC/EN 60730-2-7
•
Nulldurchgangsschaltung für relaisschonendes Schalten
und hohe Lampenlasten
!
Speicherkarte OBELISK top2: Mechanische Belastung
oder Verschmut zung bei Lagerung/ Transport vermeiden
2. Bestimmungsgemäße Verwendung
•
Die astronomische Schaltuhr wird z. B. verwendet für
Beleuchtungsanlagen (Straßen, Außentreppen, Schau-
fenster, Eingänge etc.
•
Verwendung nur in geschlossenen, trockenen Räumen
!
Nicht verwenden an Schutzeinrichtungen, wie z. B.
Fluchttüren, Brandschutzeinrichtungen etc.
Entsorgung
Gerät umweltgerecht entsorgen
† ¾
3. Montage und Anschluss
WARNUNG
Lebensgefahr durch elektrischen Schlag oder Brand!
Montage ausschließlich von Elektrofachkraft
¾ ¾
durchführen lassen!
Zeitschaltuhr montieren
307098
click
®
DuoFix
Steckklemme
Federsteck-
klemmen-
öffner
Prüfabgriff
Auf DIN-Hutschiene montieren (nach EN 60715)
†
¾
Spannung freischalten
†
¾
Gegen Wiedereinschalten sichern
†
¾
Spannungsfreiheit prüfen
†
¾
Erden und kurzschließen
†
¾
Benachbarte, unter Spannung stehende Teile abdecken
†
¾
oder abschranken
Leitung anschließen
1 2 3
Leitung 45°
L N
C1
N
L
L
1
