Montage- und
Bedienungsanleitung
Digitale astronomische Schaltuhr
D
GB
F
I
E
Ext
L
N
DATA
+
0
6
12
18
24
MENU
OK
2
0,5mm -
2
2,5mm
230-240V~
50-60Hz
R 10a -30T
16(10)A 250V~
1
2
3

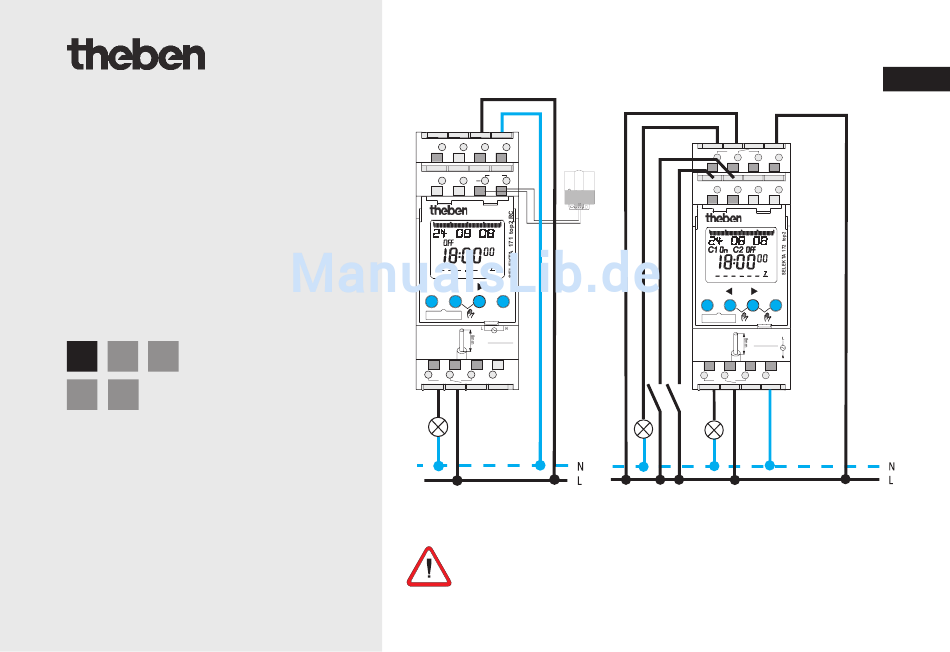

SELEKTA 171 top2 RC
Korrekter Anschluss zur einwandfreien Funktion der Nulldurchgangs-
schaltung erforderlich (siehe Anschlussbild)!
309 254 05
C2
4
L
5
6
Ext1
Ext2
0
6
12
18
24
MENU
OK
2
1
2
0,5mm -
2
2,5mm
230-240V~
50-60Hz
C1/C2
16(10)A 250V~
R 10a -30T
C1
N
1
2
3
SELEKTA 172 top2
D
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Theben SELEKTA
Inhaltszusammenfassung für Theben SELEKTA
- Seite 1 309 254 05 SELEKTA SELEKTA 171 top2 RC SELEKTA 172 top2 DATA 171 0 100 Ext1 Ext2 172 0 100 Montage- und Bedienungsanleitung MENU MENU Digitale astronomische Schaltuhr 0,5mm - 0,5mm - 2,5mm 230-240V~ 2,5mm 230-240V~ 50-60Hz 50-60Hz C1/C2 R 10a -30T...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Grundlegende Sicherheitshinweise Display und Tasten/Bedienprinzip Übersicht Menüführung Anschluss/Montage Erstinbetriebnahme Menüpunkt ASTRO Astrozeiten, Gesamtsimulation, Offset, Astromode, Position Position ändern Menüpunkt PROGRAMM Schaltzeit programmieren im Standardprogramm Sonderprogramme Schaltzeit programmieren im Sonderprogramm 1 Menüpunkt MANUELL Hand- und Dauerschaltung Menüpunkt OPTIONEN Externer Eingang PIN-Code, Betriebsstundenzähler Speicherkarte OBELISK top2 DCF-Empfang mit Antenne top2-RC-DCF... -
Seite 3: Grundlegende Sicherheitshinweise
Grundlegende Sicherheitshinweise WARNUNG Lebensgefahr durch elektrischen Schlag oder Brand! Montage ausschließlich von Elektrofachkraft durchführen lassen! • Das Gerät ist für die Montage auf DIN-Hutschienen vorgesehen (nach EN 60715) • entspricht Typ 1 BSTU nach IEC/EN 60730-2-7 • Gangreserve (10 Jahre) verringert sich bei gesteckter Speicherkarte (im Batteriebetrieb) •... -
Seite 4: Display Und Tasten/Bedienprinzip
Display und Tasten Bedienprinzip Programmierte 1. Textzeile lesen Anzeige Antenne DCF EIN-Zeiten Blinkender Text/Symbol Anzeige Sonnenauf- stellt Frage dar Datumsanzeige gang/-untergang Zeitanzeige Kanalzustand C1, C2 Wochentage von 1 – 7 2. Entscheidung treffen ON = Ein OFF = Aus Anzeige der aktiven Tasten mit der jeweiligen Funktion bbbb NEIN... -
Seite 5: Übersicht Menüführung
Übersicht Menüführung ENDE 19 10 08 ASTRO PROGRAMM ZEIT/DAT MANUELL OPTIONEN C1 OFF C2 OFF 9:40 UHRZEIT BETRIEBS- ASTRO- KANAL C1 KANAL C1 STD-ZAEHLER ZEITEN DAUER EIN GESAMT STANDARD DATUM EXTERER SIMULATION EINGANG OFFSET SONDER 1 SO-WI LCD-BE-... -
Seite 6: Anschluss/Montage
Anschluss/Montage WARNUNG Lebensgefahr durch elektrischen Schlag! Montage ausschließlich durch Elektrofachkraft! Spannung freischalten! Benachbarte, unter Spannung stehende Teile abdecken oder abschranken. Gegen Wiedereinschalten sichern! Leitung 45° Spannungsfreiheit prüfen! Erden und kurzschließen! DuoFix Steck- ® klemme Leitung anschließen ... -
Seite 7: Erstinbetriebnahme
Erstinbetriebnahme Sprache, Land, Stadt, Datum, Zeit sowie Sommer-/Winterzeitregel (SO-WI) einstellen Beliebige Taste drücken und Anzeigen im Display folgen (siehe Bild). DEUTSCH PROGRAMME STUTTGART LAND DATUMS- DEUTSCH- BEHALTEN FORMAT LAND ENGLISH PROGRAMME KOORDI ESPANA JAHR BERLIN LOESCHEN NATEN... -
Seite 8: Menü Astro
Menü ASTRO • Astromode – Abends-Ein, morgens-Aus Bei Sonnenuntergang wird eingeschaltet, bei Im Menü ASTRO können Astrozeiten, Gesamt- Sonnenaufgang wird ausgeschaltet simulation, Offset, Astromode sowie Position (Beispiel: Straßenbeleuchtung) (Ortsangaben) abgefragt oder verändert wer- – Abends-Aus, morgens-Ein den. Bei Sonnenuntergang wird ausgeschaltet, bei Sonnnenaufgang wird eingeschaltet •... -
Seite 9: Position Ändern
Position ändern z. B. ein anderes Land, eine andere Stadt eingeben MENU drücken (siehe Bild). ASTRO ASTRO- ZEITEN GESAMT SIMULATION OFFSET ASTRO- MODE POSITION LAND FRANCE AJACCIO BAYONNE ENDE KOORDI ESPANA NATEN ESTONIA BORDEAUX DEUTSCH- BREST LAND CAEN... -
Seite 10: Schaltzeit Programmieren Im Standardprogramm
Schaltzeit programmieren im Standardprogramm Eine Schaltzeit besteht immer aus Startzeitpunkt und Endzeitpunkt (DAUER BIS). PROGRAMM KANAL C1 STANDARD (z. B. Nachtausschaltung am Montag SONDER 1 FREI 84 23:00 – 05:00 Uhr) ASTROPROG oder SONDER NACHT-AUS- TAG-EIN- 2 EIN SCHALTUNG SCHALTUNG SONDER 3... -
Seite 11: Sonderprogramme
Sonderprogramme • Die Geräte SELEKTA 171 top2 RC und SELEKTA 172 top2 besitzen 3 Sonderprogramme, mit denen man kalenderabhängig schalten kann. • Jedes Sonderprogramm kann über ein oder mehrere Datumsbereiche aktiviert werden. • Es gibt 3 Arten von Datumsbereichen: Von Ostern abhängige –... - Seite 12 • Sonderprogramm 1 – Astrozeiten aktiv – Optional 1x Nachtunterbrechung – Optional 1x Tageinschaltung – Aktiv in den programmierten Datumsbereichen Beispiel: Das Standardprogramm schaltet die Straßenbeleuchtung abhängig von den Astrozeiten ein. Eine Nachtunterbrechung ist von 23:00 Uhr bis 04:00 Uhr programmiert. Das Sonderprogramm 1 ist im Datumsbereich von 30.
-
Seite 13: Schaltzeit Programmieren Im Sonderprogramm
Schaltzeit + Datumsbereich programmieren im Sonderprogramm 1 PROGRAMM KANAL C1 STANDARD SONDER 1 NACHT-AUS- ASTROPROG SCHALTUNG SONDER DAUER BIS 2 EIN TAG-EIN- SONDER 3 SCHALTUNG DAUER BIS NEU DATUM FREI 84 FIXES DATUM ABFRAGEN JEDES JAHR TAGE VOR/ AENDERN START JAHR... -
Seite 14: Hand- Und Dauerschaltung
Hand- und Dauerschaltung Die Hand- und Dauerschaltung kann menü- Handschaltung geführt in MANUELL oder (in der Automatik- Umkehrung des Kanalzustandes bis zur näch- Anzeige) per Tastenkombination (siehe Bild) sten automatischen bzw. programmierten eingestellt werden. Schaltung. Dauerschaltung Kanal Kanal Solange eine Dauerschaltung (Ein oder Aus) Aktivieren Handschaltung aktiviert ist, wirken die programmierten ... -
Seite 15: Externer Eingang
LEUCHTUNG LICHT SCHALTBAR SPRACHE SCHALTER HAND ABSCHALT- TIMER INAKTIV Hinweis: Wird eine Funktion über einen externen Taster oder Schalter aktiviert, erscheint im • Display EXTERN. SELEKTA 172 top2 verfügt pro Kanal über je 1 externen Eingang. •... - Seite 16 • Bei Anschluss eines Tasters: Handschaltung (Override): Umkehrung des Kanalzustandes bis zur nächsten automatischen bzw. programmierten Schaltung Timer-Funktion: Ein-Timer oder Aus-Timer, von 1 min bis max. 23 h 59 min einstellbar, über einen Tasterdruck >3 s löschbar – EIN-Timer: externen Taster drücken entsprechender Kanal wird für die eingestellte Zeit eingeschaltet –...
-
Seite 17: Pin-Code, Betriebsstundenzähler
PIN-Code Der PIN-Code wird menügeführt in OPTIONEN OPTIONEN eingestellt. Wenn Sie den PIN vergessen haben, BETRIEBS- rufen Sie die Theben-Hotline an. STD-ZAEHLER EXT-EINGANG Betriebsstundenzähler LCD-BE- LEUCHTUNG SPRACHE Die Betriebsstunden des Kanals (Relais) werden OHNE PIN im Menü OPTIONEN angezeigt und gelöscht. -
Seite 18: Speicherkarte Obelisk Top2
Speicherkarte OBELISK top2 KOPIERE PROGRAMM OBELISK KOPIEREN UHR KOPIERE UHR ALLE DATEN Speicherkarte verwenden OBELISK KOPIEREN START ENDE Speicherkarte in die Schaltuhr stecken. OBELISK- PROGRAMM Gespeicherte Schaltzeiten abfragen, in die Schaltuhr ein-/auslesen oder Obeliskprogramm starten. Kopieren OBELISK ... -
Seite 19: Dcf-Empfang Mit Antenne Top2-Rc-Dcf
DCF-Empfang mit Antenne top2 RC–DCF (optional) (nur bei SELEKTA 171 top2 RC) An die Schaltuhr SELEKTA 171 top2 RC läßt sich nur die Antenne top2 RC–DCF (907 0 410) anschließen. Beim Anschluss Polarität beachten. Länge des Anschlusskabels beachten (max. 100 m: 2 x 1,5 mm ;... -
Seite 20: Technische Daten
Frequenz: 50–60 Hz Schutzklasse: II nach EN 60730-1 bei bestimmungs- Öffnungsweite: <3 mm gemäßer Montage Eigenverbrauch: typ. 3 VA (SELEKTA 171 top2 RC), Schutzart: IP 20 nach EN 60529 typ. 6 VA (SELEKTA 172 top2) Verschmutzungsgrad: 2 Kontaktwerkstoff: AgSnO Schaltausgang: phasenunabhängig...
