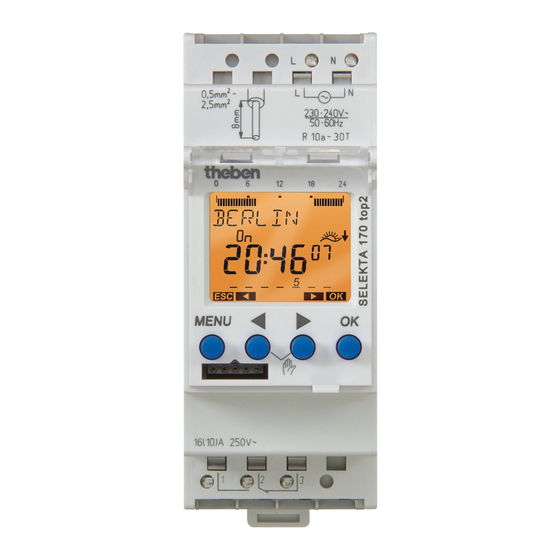

Theben SELEKTA 170 top2 Produkthandbuch
Vorschau ausblenden
Andere Handbücher für SELEKTA 170 top2:
- Handbuch (80 Seiten) ,
- Anleitung (25 Seiten) ,
- Montageanleitung (20 Seiten)
Verwandte Anleitungen für Theben SELEKTA 170 top2
Inhaltszusammenfassung für Theben SELEKTA 170 top2
- Seite 1 Produkthandbuch Digitale astronomische Zeitschaltuhren mit Wochenprogramm SELEKTA top2 und SELEKTA top3 2023-08-10...
- Seite 2 Inhaltsverzeichnis Digitale astronomische Zeitschaltuhren Übersicht SELEKTA top2-Geräte (35 mm) Übersicht SELEKTA top3-Geräte (35 mm) und UP-Gerät top3 Definitionen Anzeige und Bedienung Display SELEKTA top2 Display SELEKTA top3 Bedienung Hinweise zu den Federsteckklemmen Anschluss Erstinbetriebnahme Anzeige Automode Antenne top2 RC Automode – Hand-/Dauerschaltung Menü-Übersicht Menü: ASTRO 1.1.
- Seite 3 Technische Daten 13.1 Probleme – Ursachen – Lösungen Kontakt Handbuch SELEKTA top2_SELEKTA top3...
- Seite 4 1 Digitale astronomische Zeitschaltuhren 1.1 Übersicht SELEKTA top2-Geräte (35 mm) SELEKTA 170 top2 SELEKTA 171 top2 RC SELEKTA 172 top2 Das Gerät SELEKTA 170 top2 hat einen geringeren Funktionsumfang als SELEKTA 171 top2 RC und SELEKTA 172 top2: Funktionen SELEKTA 170 top2...
- Seite 5 Digitale astronomische Zeitschaltuhren 1.2 Übersicht SELEKTA top3-Geräte (35 mm) und UP-Gerät top3 SELEKTA 170 SELEKTA 174 SELEKTA 171 SELEKTA 172 SELEKTA 172 top3 top3 top3 RC top3 top3 RC SELEKTA 070 top3 UP Funktionen SELEKTA SELEKTA SELEKTA 171 top3 SELEKTA SELEKTA 170 top3 174 top3...
- Seite 6 Definitionen 2 Definitionen Schaltzeit Schaltvorgabe für die Zeitschaltuhr, bestehend aus der Uhrzeit (Stunden + Minuten), dem Wochentag (Montag bis Sonntag) und dem Kanalzustand (EIN oder AUS). Ab der programmierten Uhrzeit und dem Wochentag ist der Kanalzustand bis zur nächsten Schaltzeit gültig. Impuls In der Zeitdauer begrenzte Schaltvorgabe für die Zeitschaltuhr, bestehend aus Uhrzeit (Stunden + Minuten + Sekunden), Wochentag (Montag - Sonntag),...
- Seite 7 Definitionen Bei einer Mehrkanaluhr drückt man die Tasten für die Handschaltung bzw. die Dauerschaltung im gewünschten Kanal. Hintergrund: Nulldurchgangs- schaltung Einschalt-Spitzenströme belasten die Relais der Zeitschaltuhren und die angeschlossenen Verbraucher. Abhilfe: Die Wechselspannung wird bei der Nulldurchgangsschaltung überwacht und die Einschaltverzögerung des Relais ausgemessen.
- Seite 8 Anzeige und Bedienung 3 Anzeige und Bedienung 3.1 Display SELEKTA top2 3.2 Display SELEKTA top3 Balkenanzeige: Im Auto-Mode werden die On-Zeiten dargestellt, in den Menüs wird die Anzahl der Menüs und der aktuelle Menüpunktdargestellt. 14-Segment- Piktogramme für Anzeige mit LUNA: Sonnenaufgang 9 Buchstaben und Sonnenuntergang Kanalzustand für...
- Seite 9 Anzeige und Bedienung 3.3 Bedienung 3.4 Hinweise zu den Federsteckklemmen • Bei einer Litze muss der Lösehebel zum Stecken des Drahtes heruntergedrückt werden! • Wenn das Lösen nicht funktioniert: Den Lösehebel kräftig herunterdrücken. Wenn sich der Draht nicht herausziehen lässt Draht um 90° drehen. Handbuch SELEKTA top2_SELEKTA top3...
- Seite 10 Anschluss 4 Anschluss SELEKTA 070 top3 SELEKTA 170 top2 SELEKTA 174 top3 SELEKTA 170 top3 SELEKTA 171 top2 RC * SELEKTA 172 top3 RC SELEKTA 171 top3 RC Handbuch SELEKTA top2_SELEKTA top3...
- Seite 11 Anschluss * mit DCF- oder GPS-Antenne (optional) (nur bei top2) Bei Anschluss der Antenne top2 RC-GPS benötigt man das Netzteil top2-GPS, wenn nur ein Gerät an die GPS-Antenne angeschlossen ist. Ein anderes Anschlussbeispiel wäre: 2 x SELEKTA 171 top2 RC mit je 50 mA Einspeisung (kein Netzteil mehr notwendig). SELEKTA 172 top2 SELEKTA 172 top3 Handbuch SELEKTA top2_SELEKTA top3...
- Seite 12 Erstinbetriebnahme 5 Erstinbetriebnahme Alle nachfolgenden Bedienschritte gelten für die Geräte der Reihe SELEKTA top2 sowie für die Reihe SELEKTA top3. Die SELEKTA top3-Geräte unterscheiden sich von den SELEKTA top2-Geräten lediglich in der Displayfarbe und minimal im Displayaufbau: top2 top3 Wenn die Zeitschaltuhr aus der Verpackung genommen wird, sind bereits alle wichtigen Einstellungen vorhanden.
- Seite 13 Erstinbetriebnahme Durch Anschluss einer externen GPS-Antenne (nur bei SELEKTA 171 top2 RC möglich), erfolgt eine Positions- und Zeitsynchronisation. In der Schaltuhr wird die Position für das Astroprogramm automatisch eingestellt. Die folgenden Einstellungen für den eigenen Standort müssen deshalb bei korrektem Anschluss einer Antenne top2 RC-GPS nicht gemacht werden.
- Seite 14 Erstinbetriebnahme Den Breitengrad (blinkend) mit den Pfeiltasten verändern und mit Taste OK bestätigen. Die Zeitzone (blinkend) mit den Pfeiltasten verändern und mit Taste OK bestätigen. Mit Taste OK bestätigen. Das aktuell angezeigte Datumsformat (hier europäische Darstellung) wird am Beispiel des Datums 31.12.2000 angezeigt.
- Seite 15 Erstinbetriebnahme Entweder mit Taste OK bestätigen oder das Jahr (blinkend) mit den Pfeiltasten verändern und dann mit Taste OK bestätigen. Entweder mit Taste OK bestätigen oder den Monat (blinkend) mit den Pfeiltasten verändern und dann mit Taste OK bestätigen. ...
- Seite 16 Erstinbetriebnahme Entweder mit Taste OK bestätigen oder die Stunden (blinkend) mit den Pfeiltasten verändern und dann mit Taste OK bestätigen. Entweder mit Taste OK bestätigen oder die Minuten (blinkend) mit den Pfeiltasten verändern und dann mit Taste OK bestätigen. ...
- Seite 17 Erstinbetriebnahme Wechselanzeigen 1-Kanal-Zeitschaltuhr: • Grundzustand: In der Textzeile wird das Datum und in der Balkenanzeige werden die Schaltzeiten des aktuellen Tages angezeigt. • Fehlt die Netzspannung, wird nach 12 s für 3 s KEIN NETZ angezeigt. • Wenn die Handschaltung oder der Dauerschaltung aktiviert wurden, erfolgt eine entsprechende Einblendung in der Textzeile.
- Seite 18 Erstinbetriebnahme 5.1.2 Segment-Balkenanzeige • waagrecht oben • Hilfsstriche für 24 Stunden bei 0 und 24 Uhr • Hilfspunkte bei 6, 12 und 18 Uhr • 48 Segmentbalken, ein Strich = 30 Minuten • Jeder Balken zeigt die Programmierung für einen bestimmten Zeitabschnitt: Balken 1: Von 00:00:00 Uhr bis 00:29:59 Uhr Balken 2:...
- Seite 19 Erstinbetriebnahme 5.2 Antenne top2 RC Folgende Anzeigen erscheinen nur bei einem Schaltuhrtyp mit RC-Antennenanschluss. Anzeige von RC: Antenne ist angeschlossen und Zeitsignal wird empfangen. Anzeige von „Antenne“: Antenne ist angeschlossen, aber es wird kein Zeitsignal empfangen. Ausrichtung der Antenne prüfen! 5.3 Automode –...
- Seite 20 Menü-Übersicht 6 Menü-Übersicht Die Geräte der SELEKTA top3-Reihe besitzen ein blaues Display. Die Funktionen stimmen jedoch mit denen von top2 überein. Mit Taste MENU das Hauptmenü Automode aufrufen. Je nach Gerätetyp entfallen einige der Schritte in den Untermenüs. •...
- Seite 21 Menü-Übersicht 6.1 Menü: ASTRO Mit Taste MENU das Hauptmenü aus dem Automode aufrufen: Untermenü: ASTRO ASTROZEITEN – GESAMT SIMULATION – OFFSET – ASTROMODE – POSITION – ENDE 6.1.1 Menü ASTRO: Astrozeit Abfrage der Astrozeiten/ Schaltzeiten bei Sonnenauf- und -untergang (einschließlich des Offsets = Anpassung der Sonnenauf- und -untergangszeiten) für den aktuellen Tag.
- Seite 22 Menü-Übersicht Es erfolgt ein Rücksprung zu ASTROZEIT. Mit Taste MENU (ESC) kann das Menü verlassen werden. Mit der Taste MENU kann man aus allen Untermenüs wieder in den Automode gelangen (ESC = Escape-Funktion). 6.1.2 Menü ASTRO: Gesamtsimulation Wenn man die Schaltzeiten überprüfen möchte, kann man alle Schaltzeiten (berechnete Astro- Zeiten und programmierte EIN-AUS-Schaltungen, das Ferienprogramm wird nicht dargestellt) unter GESAMT SIMULATION abfragen.
- Seite 23 Menü-Übersicht Mit den Pfeiltasten ◄ und ► den WOCHENTAG für das Startdatum der Simulation eingeben und mit Taste OK bestätigen. Mit den Tasten ◄ und ► kann man - beginnend mit dem gewählten Startdatum - durch die Astro-Zeiten und programmierten Schaltzeiten an den einzelnen Tagen blättern. usw.
- Seite 24 Menü-Übersicht 2 x Taste ► drücken, bis OFFSET auf dem Display erscheint und mit Taste OK bestätigen. Taste OK drücken. Mit den Tasten ◄ und ► die Minuten der Astrozeit-Korrektur eingeben (15 Minuten früher), dann Taste OK drücken. ...
- Seite 25 Menü-Übersicht Taste ► Taste ► drücken. Die jeweils gewünschte Option auswählen und dann mit Taste OK bestätigen. ABENDS-EIN, MORGENS-AUS bei Sonnenuntergang wird eingeschaltet, bei Sonnenaufgang wird ausgeschaltet (Beispiel: Straßenbeleuchtung) ABENDS-AUS, MORGENS-EIN bei Sonnenuntergang wird ausgeschaltet, bei ...
- Seite 26 Menü-Übersicht Software OBELISK top2/3 App OBELISK top3 6.1.6 Menü ASTRO: Astroimpuls Der Astroimpuls ist geeignet für Jalousie- und Rollladensteuerung und wird nach den Dämmerungsbereichen eingestellt. 1.1. Menü ASTRO: Position Unter Position kann die Einstellung des Standortes über Auswahl einer Stadt oder über Koordinaten (Längen-/Breitengrad, Zeitzone) vorgenommen werden.
- Seite 27 Menü-Übersicht Mit Taste MENU das Hauptmenü aus dem Automode aufrufen. Das Menü ASTRO mit Taste OK bestätigen. Dann 4 x Taste ► drücken und mit Taste OK bestätigen. LAND – KOORDINATEN – ENDE Mit der Speicherkarte OBELISK top2 können bis zu 10 weitere Städte (= Favoriten) hinzugefügt werden.
- Seite 28 Menü-Übersicht Mit den Tasten ◄ und ► die STADT eingeben, dann Taste OK drücken. Es erfolgt ein Rücksprung zu POSITION. Mit Taste MENU (ESC) kann das Menü verlassen werden. POSITION: Koordinaten Mit Taste MENU das Hauptmenü aus dem Automode aufrufen. ...
- Seite 29 STANDARD – SONDER 1 – SONDER 2 – SONDER 3 – GESAMT – ALLES LOESCHEN – ENDE ASTROPROG SIMULATION • In den Geräten SELEKTA 170 top2/top3 lassen sich neben den Astrozeiten nur STANDARD-Schaltzeiten programmieren. • In den Geräten SELEKTA 171 top2/top3 RC und SELEKTA 172 top2/top3 stehen auch die Schaltbefehle der Sonderprogramme zur Verfügung.
- Seite 30 Menü-Übersicht 1 x Taste ► drücken, bis PROGRAMM im Display erscheint und das Menü PROGRAMM mit Taste OK bestätigen. Taste OK drücken. Taste OK drücken. Hier erfolgt eine kurzzeitige Einblendung der noch zur Programmierung verfügbaren freien Speicherplätze, z. B. FREI 84 (wenn noch keiner der 84 Speicherplätze belegt ist). Diese Einblendung kann durch Drücken der Taste OK auch vorzeitig beendet werden.
- Seite 31 Menü-Übersicht Mit den Pfeiltasten ◄ und ► die Uhrzeit für die EIN-Schaltung eingeben (05:00 Uhr am nächsten Tag) und mit Taste OK bestätigen. Tipp: Taste ► gedrückt halten, um eine lange Zeitdauer einzugeben. (Zeit „springt“ im 10-Sekundentakt nach 1 Minute) ...
- Seite 32 Menü-Übersicht Mit der Taste ► können auch Wochentage weggelassen werden. Taste ► (nach rechts blättern) drücken anstelle der Taste OK, denn die Nachtausschaltung soll am Samstag nicht ausgeführt werden. Taste ► (nach rechts blättern) drücken anstelle der Taste OK, denn die Nachtausschaltung soll am Sonntag nicht ausgeführt werden.
- Seite 33 Menü-Übersicht STANDARD: Schaltzeiten abfragen Wenn man überprüfen möchte, ob die Schaltzeiten korrekt programmiert wurden, kann man alle Schaltzeiten abfragen. Wollen Sie z. B. die Schaltzeit für den zuvor programmierten Freitag abfragen: Mit Taste MENU das Hauptmenü aus dem Automode aufrufen. ...
- Seite 34 Menü-Übersicht Wird während der Abfrage die Taste OK benutzt, so wird ein Untermenü aktiviert: NAECHSTE Taste OK drücken: Die nächste Schaltzeit wird angezeigt. VORHERIGE Taste OK drücken: Die angezeigte Schaltzeit wird erneut angezeigt. AENDERN Taste OK drücken: Die angezeigte Schaltzeit kann geändert werden. LOESCHEN ...
- Seite 35 Menü-Übersicht Die erste gespeicherte Schaltzeit wird angezeigt. Mit Taste ► so lange durch die gespeicherten Schaltzeiten blättern, bis die Schaltzeit angezeigt wird, die geändert werden soll. Taste OK drücken (um mit der Änderung zu beginnen). Taste OK drücken (da die angezeigte Stunde 23 unverändert bleiben soll). ...
- Seite 36 Menü-Übersicht STANDARD: Schaltzeiten löschen Im PROGRAMM-Menü können Sie die gespeicherten Schaltbefehle wieder LOESCHEN. Beispiel: Die Nachtausschaltzeit am Montag soll gelöscht werden. Mit Taste MENU das Hauptmenü aus dem Automode aufrufen. Das Menü PROGRAMM mit Taste OK bestätigen. Taste OK drücken. Taste ►...
- Seite 37 Menü-Übersicht Sie können den gesamten Schaltzeiten-Block (Nachtausschaltung um 23:00 Uhr bis 05:00 Uhr von Montag bis Sonntag) löschen: BLOCK LOESCHEN Taste ► drücken. Sie können den Einzeltag Montag aus dem Block herauslösen und einzeln löschen: MONTAG LOESCHEN. Taste OK drücken. Es wird kurz die Bestätigung des Löschvorgangs angezeigt, dann erfolgt automatisch ein Rücksprung ins Menü...
- Seite 38 Menü-Übersicht Von Ostern abhängige Feiertage in Deutschland Tage vor/nach Feiertag Ostersonntag Rosenmontag - 48 Karfreitag Ostermontag Christi Himmelfahrt + 39 Pfingstmontag + 50 Fronleichnam + 60 SONDERPROGRAMME: Sonder 1 Astroprog programmieren Sonderprogramm 1: Astrozeiten sind aktiv Optional 1x Nachtunterbrechung ...
- Seite 39 Menü-Übersicht Taste OK drücken (keine Tageinschaltung). Optional kann man hier mit den Pfeiltasten ◄ und ► die AUS- und EIN-Schaltzeiten für eine NACHT-AUSSCHALTUNG oder TAG-EINSCNHALTUNG als Sonderprogramm erstellen (hier: im Beispiel keine Nachtausschaltung). z. B. Mit den Pfeiltasten ◄ und ► AUS-Schaltzeit eingeben, dann mit Taste OK bestätigen. ...
- Seite 40 Menü-Übersicht Mit den Pfeiltasten ◄ und ► START JAHR für das Sonder-Astroprogramm wählen (z. B. 2010). Taste OK drücken. Mit den Pfeiltasten ◄ und ► START MONAT (April) eingeben, dann mit Taste OK bestätigen. Mit den Pfeiltasten ◄ und ► START TAG (30. April) eingeben, dann mit Taste OK bestätigen.
- Seite 41 Menü-Übersicht SONDERPROGRAMME: Sonder 1 Astroprog abfragen Mit Taste MENU das Hauptmenü aus dem Automode aufrufen. Das Menü PROGRAMM mit Taste OK bestätigen. 1x Taste ► drücken, bis SONDER 1 ASTROPROG auf dem Display erscheint und mit Taste OK bestätigen.
- Seite 42 Menü-Übersicht Bei ENDE Taste OK drücken: Die Abfrage der Schaltzeiten wird beendet. SONDERPROGRAMME: Sonder 1 Astroprog ändern Sie können Schaltzeiten im Untermenü AENDERN aus dem Menü ABFRAGEN ändern oder direkt das SONDERPROGRAMM-Menü AENDERN anwählen. Mit Taste MENU das Hauptmenü aus dem Automode aufrufen. ...
- Seite 43 Menü-Übersicht Die zu ändernde Schaltzeit dann mit Taste OK bestätigen. Mit den Pfeiltasten ◄ und ► die gewünschte Zeit einstellen, dann mit Taste OK bestätigen. … Danach erfolgt der Rücksprung ins Menü AENDERN. Nun können weitere Änderungen durchgeführt werden (Taste OK). Mit Taste ► kann man bis ENDE blättern, oder mit Taste MENU (ESC) kann das Menü...
- Seite 44 Menü-Übersicht Untermenü wird angezeigt: Im LOESCHEN-Untermenü kann ausgewählt werden, was gelöscht werden soll. Neben dem Löschen der Schaltzeiten EINZELN steht auch noch der Menüpunkt ALLES LOESCHEN zur Auswahl. Hier können alle gespeicherten Schaltbefehle gemeinsam gelöscht werden. Die erste gespeicherte Schaltzeit des ersten Wochentages wird angezeigt (Montag um 23:00 Uhr ausschalten).
- Seite 45 Menü-Übersicht Mit Taste MENU das Hauptmenü aus dem Automode aufrufen. Das Menü PROGRAMM mit Taste OK bestätigen. 2 x Taste ► drücken, bis SONDER 2 ASTROPROG auf dem Display erscheint, und mit Taste OK bestätigen. Untermenü wird angezeigt: ...
- Seite 46 Menü-Übersicht FIXES DATUM mit Taste OK bestätigen. JEDES JAHR wird in Laufschrift angezeigt, dann mit Taste OK bestätigen. Mit den Pfeiltasten ◄ und ► START MONAT (Dezember) eingeben, dann mit Taste OK bestätigen. Mit den Pfeiltasten ◄ und ► START TAG (24. Dezember) eingeben, dann mit Taste OK bestätigen.
- Seite 47 Menü-Übersicht SONDERPROGRAMME: Sonder 3 AUS Sonderprogramm 3 Dauer AUS Während der programmierten Datumsbereiche immer aus Beispiel: Das Standardprogramm schaltet die Parkplatzbeleuchtung gemäß Astrozeiten ein. Das Sonder- programm schaltet jedes Jahr 49 Tage nach Ostern (Pfingstsonntag) um 0:00 Uhr bis 51 Tage nach Ostern (Pfingstmontag) um 0:00 Uhr die Parkplatzbeleuchtung nicht ein (Tage aus der Tabelle „Von Ostern abhängige Feiertage in Deutschland“).
- Seite 48 Menü-Übersicht Kurzzeitige Einblendung der Anzahl der freien Speicherplätze kann durch Taste OK vorzeitig beendet werden. Mit den Pfeiltasten ◄ und ► kann zwischen FIXES DATUM und TAGE VOR/NACH OSTERN gewählt werden. TAGE VOR/NACH OSTERN mit Taste OK bestätigen. Der START OSTERSONNTAG wird mit dem Tag 0 angezeigt.
- Seite 49 Menü-Übersicht SONDERPROGRAMME: Gesamtsimulation Wenn man die Schaltzeiten überprüfen möchte, kann man alle Schaltzeiten (berechnete Astro- Zeiten und programmierte EIN-AUS-Schaltungen, das Ferienprogramm wird nicht dargestellt) unter GESAMT SIMULATION abfragen. Die Simulation der Schaltzeiten kann mit einem frei wählbaren Startdatum begonnen werden. ...
- Seite 50 Menü-Übersicht Es wird kurz die Bestätigung des Löschvorgangs angezeigt, dann erfolgt automatisch ein Rücksprung ins Menü ALLES LOESCHEN. 6.3 Menü: ZEIT/DATUM Mit Taste MENU das Hauptmenü aus dem Automode aufrufen: Untermenü ZEIT/DATUM: 6.3.1 Menü ZEIT/DAT: UHRZEIT Taste OK drücken. ...
- Seite 51 Menü-Übersicht Mit den Tasten ◄ und ► die korrekte Uhrzeit einstellen. Hierbei zunächst die Stunden einstellen, dann mit Taste OK bestätigen. Dann mit den Tasten ◄ und ► die Minuten einstellen und mit Taste OK bestätigen. Sobald die Stunden oder Minuten verändert werden, bleiben die Sekunden auf „00“ stehen.
- Seite 52 Menü-Übersicht Beispiel: Das Datum 11.02.2008 einstellen Wenn eine DCF- oder GPS-Antenne angeschlossen ist (nur bei SELEKTA 171 top2 RC möglich), kann die Uhrzeit nicht geändert werden, da bereits eine automatische Zeitsynchronisation über die Antenne erfolgt ist. Die Uhrzeit kann dann nur abgerufen werden.
- Seite 53 Menü-Übersicht Taste OK, dann 2 x Taste ► drücken. Taste OK drücken. Man kann zwischen 6 voreingestellten Umschaltregeln wählen, auf 2 verschiedene Methoden eigene Umschaltregeln definieren oder die automatische Sommer-/Winterzeit-Umstellung abschalten. Mit den Tasten ◄ und ► wählt man: Wird eine Umschaltregel mit Taste OK ausgewählt, so wird diese Regel aktiviert, und es erfolgt ein Rücksprung in den Menüpunkt SO-WI.
- Seite 54 Menü-Übersicht SO-WI USA07 Umschaltregel für USA und Kanada nach „Energy Policy Act 2007“ (mit Ausnahme von Arizona, Hawaii und Teile von Indiana), die seit 2007 „vorläufig“ in den USA und in Kanada gilt. • Die Zeitschaltuhr wird am zweiten Sonntag im März von 2:00 Uhr auf 3:00 Uhr gestellt und am ersten Sonntag im November um 3:00 Uhr auf 2:00 Uhr zurückgestellt.
- Seite 55 Menü-Übersicht • Anschließend wird der Tag für Sommer-/Winterzeit-Umstellung eingegeben (z. B. 29. März) • Schließlich wird die Stunde für die Umschaltung eingegeben, d. h. die Stunde, zu der die Zeitschaltuhr um eine Stunde vorgestellt werden soll (z. B. um 2:00 Uhr). Der Einstellbereich geht von 0:00 bis 22:00 Uhr.
- Seite 56 Menü-Übersicht Mit ◄ und ► wählen. Dann mit OK bestätigen Taste OK drücken. Hier wird der aktuelle Wochentag, das Datum und die Wochentagsziffer für den heutigen Tag angezeigt. Die Wochentagsnummer blinkt und kann verändert werden. Beispiel: Das Datum lautet Montag, 11.02. und Montag hat die Ziffer 1. 1 = Montag, 2 = Dienstag, 3 = Mittwoch, 4 = Donnerstag, 5 = Freitag, 6 = Samstag und 7 = Sonntag.
- Seite 57 Menü-Übersicht Taste OK, dann 4 x Taste ► drücken. Taste OK drücken. Das aktuell gewählte Datumsformat (hier europäische Darstellung) wird am Beispiel des Datums 31.12.2000 angezeigt (die Jahreszahl wird nur mit 2 Ziffern angezeigt). Mit den Tasten ◄ und ► die Datumsdarstellung bei Bedarf ändern: ...
- Seite 58 Menü-Übersicht MENU/►/ZEIT/DAT/OK/►5x/ZEITFORMAT/OK Taste OK, dann 5 x Taste ► drücken. Taste OK drücken. Das aktuell gewählte Zeitformat wird angezeigt. oder Mit den Tasten ◄ und ► die Datumsdarstellung bei Bedarf ändern und anschließend die gewünschte Einstellung mit Taste OK bestätigen. Die Einstellung für das Zeitformat wird gespeichert, und es erfolgt ein Rücksprung zum Menüpunkt ZEITFORMAT.
- Seite 59 Menü-Übersicht 6.3.7 Menü ZEIT/DAT: Osterregel Im Untermenüpunkt OSTERREGEL kann das Datum von Ostern festgelegt werden. Man wählt zwischen STANDARD und ORTHODOXE KIRCHE, da das Osterdatum in der orthodoxen Kirche anders berechnet wird. Alle übrigen beweglichen christlichen Feiertage werden vom Ostersonntag aus berechnet. Die Osterregel betrifft alle von Ostern abhängigen Feiertage. ...
- Seite 60 Menü-Übersicht 6.4 Menü: MANUELL In Kapitel 5.3 wurde gezeigt, wie man direkt aus dem Automode die Hand- und Dauerschaltung einstellen kann. Alternativ kann dies auch über das Menü MANUELL erfolgen. Weiterhin sind hier zusätzliche manuelle Schaltfunktionen möglich (je nach Gerätetyp unterschiedlich). ...
- Seite 61 Menü-Übersicht DAUER EIN auswählen und dann mit Taste OK bestätigen oder Taste ► drücken. DAUER AUS wählen und dann mit Taste OK bestätigen. Die Anzeige springt jetzt zurück in den Automode. Wenn die Dauerschaltung DAUER EIN aktiviert wird und das Menü MANUELL erneut aufgerufen wird, erscheint BEENDEN DAUER EIN.
- Seite 62 Menü-Übersicht Wenn HAND eingegeben ist und das Menü MANUELL erneut aufgerufen wird, steht in der Anzeige BEENDEN HAND. Wenn DAUER eingegeben ist, kann keine Handschaltung ausgeführt werden (Prioritäten!), d. h. die Dauerschaltung muss zuerst beendet werden. Bei aktiver DAUER-Schaltung kann im Menü MANUELL zwar HAND ausgewählt werden, wenn dies jedoch mit OK bestätigt wird, erfolgt ein Abbruch und Rücksprung zum Menüpunkt DAUER BEENDEN.
- Seite 63 Menü-Übersicht Mit den Tasten ◄ und ► die Ablaufdauer (Stunden) wählen, dann mit Taste OK bestätigen. Mit den Tasten ◄ und ► die Ablaufdauer (Minuten) wählen, dann mit Taste OK bestätigen. Nach der Bestätigung mit Taste OK läuft der Timer ab, d. h. im Automode steht C1 bzw. C2 Timer - je nachdem, welcher Kanal zuvor ausgewählt wurde.
- Seite 64 Menü-Übersicht Mit den Tasten ◄ und ► den gewünschten Kanal auswählen, dann Taste OK drücken (nur bei den 2-Kanal-Geräten). Taste ► drücken, bis FERIEN auf dem Display erscheint, und mit Taste OK bestätigen. Es erfolgt ein direkter Eingabestart mit ON – OFF- Auswahl: oder mit Taste ►...
- Seite 65 Menü-Übersicht Dieselben Einstellungen müssen nun für das Ende der Ferien vorgenommen werden. Hier werden ebenfalls der gewünschte Monat, der Tag und die Stunde des Ferienendes mit den Tasten ◄ und ► eingegeben. Das Feriendatum wird gespeichert, und es erfolgt Rücksprung zum Menüpunkt FERIEN. Wenn bereits ein Ferienzeitraum gespeichert wurde und die Eingabe FERIEN ...
- Seite 66 Menü-Übersicht 3 x Taste ► drücken, dann das Menü OPTIONEN mit Taste OK bestätigen. Es erscheint das Untermenü BETRIEBSSTUNDENZAEHLER. Die Anzeige mit Taste OK bestätigen. Es folgen drei Untermenüpunkte: mit Taste ► wechseln zu ► ► Menü OPTIONEN: Betriebsstunden anzeigen (MENUOPTIONENBETRIEBSSTUNDENZÄHLER) ...
- Seite 67 Menü-Übersicht Menü OPTIONEN: Betriebsstunden löschen (MENUOPTIONENBETRIEBSSTUNDENZÄHLER) Mit Taste ► zum Menü LOESCHEN wechseln. Mit Taste OK bestätigen. Mit Taste ► den Kanal auswählen, dann Taste OK drücken (nur bei 2-Kanal-Geräten). Es ist eine Bestätigung erforderlich, d. h. mit der Taste OK das Löschen endgültig bestätigen. Damit wird der Zähler auf Null zurückgesetzt und das Löschdatum eingetragen.
- Seite 68 Menü-Übersicht Mit Taste OK bestätigen. Mit den Tasten ◄ und ► den Kanal auswählen, dann Taste OK drücken (nur bei den 2-Kanal-Zeitschaltuhren). Die erste Ziffer blinkt. Mit den Tasten ◄ und ► die Zahl „0“ für ein Service-Intervall von weniger als 100 000 Stunden oder „1“...
- Seite 69 Menü-Übersicht 6.5.2 Menü OPTIONEN: EXTERNER EINGANG (nur bei 2-Kanal-Geräten) An den externen Steuereingang der Zeitschaltuhr lassen sich ein Schalter oder mehrere Taster pro Kanal anschließen. Über den Steuereingang können fünf Funktionen abgerufen werden: Hand, Treppenlicht, Dauer EIN, Dauer AUS, Timer und nur Astro. Beispiel 1: Bei einer Flur- oder Treppenhausbeleuchtung mit einer durch Astrozeiten gesteuerten Dauerlichtphase kann außerhalb dieser Phase eine einstellbare Kurzzeit- beleuchtung tastergesteuert aktiviert werden.
- Seite 70 Menü-Übersicht Es gibt drei Untermenüpunkte: Mit Taste ► wechseln zwischen INAKTIV (Auslieferzustand) Der externe Eingang hat keine Funktion. Wenn ein externer Schalter oder Taster angeschlossen ist, kann dieser bei Bedarf (z. B. Tag der Offenen Tür) per Software auf INAKTIV gesetzt, d. h. deaktiviert werden, ohne dass ein Abklemmen des Drahtes erforderlich ist.
- Seite 71 Menü-Übersicht Sie die externe Taste erneut, während die Zeit noch läuft, und die Zeit endet. TASTER - Funktion HAND Mit Taste OK bestätigen. Mit Taste OK bestätigen. HAND mit Taste OK bestätigen, es erfolgt der Rücksprung zu EXTERNER EINGANG. Der Betrieb HAND (Schaltungsvorwahl) ist als Funktion für den angeschlossenen Taster eingestellt.
- Seite 72 Menü-Übersicht SCHALTER - Funktionen Funktion des Schalters auswählen: DAUER EIN schaltet bei geschlossenem Schalter den Kanal EIN. DAUER AUS schaltet bei geschlossenem Schalter den Kanal AUS. KANALFREIGABE schaltet bei geöffnetem Schalter den Kanal auf AUS. Somit kann die Zeitschaltuhr im „Stand-by“-Betrieb mitlaufen, ohne dass eine Schaltfunktion ausgeführt wird.
- Seite 73 Menü-Übersicht SCHALTER - Funktion NUR ASTRO Mit Taste OK bestätigen. 2 x Taste ► drücken, um zum Menü NUR ASTRO zu wechseln. Mit Taste OK bestätigen. Die Funktion des Externen Eingangs ist aktiviert. Es erfolgt ein Rücksprung zu EXTERNER EINGANG.
- Seite 74 Menü-Übersicht Externer Eingang - Applikationen • Applikation fernschalten: Per Modem den Externen Eingang ansteuern. • HAND Applikation Halbautomatik: Die Halbautomatik-Funktion bietet verschiedene Einsatzmöglichkeiten im Wohn- und Objektbereich, z. B. Licht in Gängen, Fluren und Treppenhäusern schalten, Licht im Büro für die Reinigungskraft kurzzeitig schalten usw. Licht von Hand einschalten (EXT-Eingang Taster = Hand-Override), aber zeitgesteuert wieder ausschalten (nur AUS-Schaltzeiten werden programmiert).
- Seite 75 Menü-Übersicht 6.5.3 Menü OPTIONEN: LCD-BELEUCHTUNG Mit Taste MENU das Hauptmenü aus dem Automode aufrufen. 3 x Taste ► drücken, dann das Menü OPTIONEN mit Taste OK bestätigen. Taste ► drücken, bis LCD-BELEUCHTUNG auf dem Display erscheint, mit Taste OK bestätigen. Es kann nun zwischen IMMER AN und NACH 1 MINUTE AUS gewählt werden.
- Seite 76 Menü-Übersicht 6.5.4 Menü OPTIONEN: SPRACHE Hier kann die Sprache in der Textzeile geändert werden (pro Artikelnummer sind 5 verschiedene Sprachen im Gerät gespeichert). Mit Taste MENU das Hauptmenü aus dem Automode aufrufen. 3 x Taste ► drücken, dann das Menü OPTIONEN mit Taste OK bestätigen. ...
- Seite 77 Menü-Übersicht 75 Sekunden nach dem letzten Tastendruck wird die Zeitschaltuhr automatisch gesperrt. • Sollte sich die Zeitschaltuhr nicht mehr selbst sperren, muss im Menü PIN die Auswahl OHNE PIN ausgewählt und mit OK bestätigt werden. Mit Taste MENU das Hauptmenü aus dem Automode aufrufen. ...
- Seite 78 Seriennummer der Zeitschaltuhr errechnet. Diese für jede Zeitschaltuhr individuelle Geräte-Seriennummer ist auf der rechten Gehäuseseite erkennbar. • Die Super-PIN mit dem speziellen Algorithmus steht bei der Theben AG zur Verfügung. Bei Bedarf wenden Sie sich bitte direkt an die Theben-Hotline. 6.5.6 Menü OPTIONEN: WERKSEINSTELLUNG Mit dieser Funktion können Sie die Zeitschaltuhr wieder auf die Werkseinstellungen...
- Seite 79 Menü-Übersicht Verhalten (Uhr in den Auslieferungszustand zurückgesetzt): • Sprachwahl (Sprache wie im Auslieferungszustand) • Datum (bleibt erhalten) • Uhrzeit (bleibt erhalten) • So-Wi-Regel (Regel wie im Auslieferungszustand) Automode • auf Auslieferungszustand werden folgende Geräte-Einstellungen zurückgesetzt: Datumsformat Zeitformat LCD-Beleuchtung Einstellungen für die externen Eingänge PIN wird deaktiviert Ferien leer So-Wi-Umschaltregel...
- Seite 80 Menü-Übersicht Taste ► drücken, bis INFO auf dem Display erscheint und mit Taste OK bestätigen. Anzeige1: Produktionsjahr (07), -woche (33), Bezeichnung (TR) und Softwareversion (01.23) Mit Taste OK erfolgt ein Rücksprung zu INFO. Die Anzeigen 2, 3 und 4 werden nur bei Anwahl mit Taste ► sichtbar: ...
- Seite 81 Menü-Übersicht Es gibt Situationen, da dürfen zwei Kanäle nicht gleichzeitig geschaltet werden! Hierfür können die Kanäle gegeneinander verriegelt werden. Mit der Kanalverriegelung kann verhindert werden, dass beide Kanäle gleichzeitig einschalten. Ist ein Kanal schon eingeschaltet, so schaltet der zweite Kanal erst ein, nachdem der erste Kanal ausgeschaltet ist und eine Wartezeit von 1 s vorbei ist.
- Seite 82 Menü-Übersicht Kanalverriegelung Es gibt Situationen (bei Rolltoren, Schiffsschleusen o. ä.), da dürfen zwei Kanäle nicht gleichzeitig geschaltet werden! Hierfür werden die Kanäle gegeneinander verriegelt: App OBELISK top3 Software OBELISK top2/3 Handbuch SELEKTA top2_SELEKTA top3...
- Seite 83 Prioritäten 7 Prioritäten • Höchste Priorität: Externer Eingang: Freigabe Externer Eingang: Dauer Aus Externer Eingang: Dauer Ein Dauerschaltung Ferien Handschaltung Timer • Niedrigste Priorität: Schaltzeiten Wenn eine EIN-Schaltzeit und eine AUS-Schaltzeit auf die gleiche Uhrzeit programmiert sind, hat AUS Vorrang, d. h. es erfolgt keine EIN-Schaltung. •...
- Seite 84 OBELISK mit SELEKTA 170 top2 Programm in andere SELEKTA 170 top2 laden geht OBELISK mit SELEKTA 171 top2 RC Programm in SELEKTA 170 top2 laden geht nicht Es erfolgt somit auch keine Übertragung der Schaltzeiten.
- Seite 85 Speicherkarte OBELISK top2 8.3 Menü OBELISK Wird im Automode eine Speicherkarte OBELISK top2 eingesteckt, werden die Daten des OBELISK top2 geprüft (diese dauert einige Sekunden und wird durch einen Fortschrittsbalken angezeigt): • Passt der OBELISK top2 nicht zum Zeitschaltuhrentyp, so wird FEHLER OBELISK im Display der Zeitschaltuhr angezeigt.
- Seite 86 Speicherkarte OBELISK top2 ENDE Wird OBELISK top2 während der Anzeige des OBELISK-Menüs wieder aus der OBELISK- Schnittstelle der Zeitschaltuhr gezogen, wird das OBELISK-Menü verlassen, und es erfolgt nach der kurzzeitigen Anzeige von ABBRUCH ein Rücksprung in den Automode. Wenn OBELISK top2 nach Bestätigung des Menüs ENDE mit Taste OK abgezogen wird, erfolgt keine ABBRUCH-Anzeige, sondern es erscheint OBELISK ENTNEHMEN.
- Seite 87 Speicherkarte OBELISK top2 8.3.1 Start OBELISKPROGRAMM Den OBELISK top2 einstecken. Nach Überprüfung der Daten erscheint das OBELISK-Menü. Mit Taste ► weiter blättern, bis START OBELISKPROGRAMM erscheint. Mit Taste OK bestätigen. Es erfolgt ein Wechsel in die Automode-Anzeige, jedoch wird OBELISK in der Textzeile der Zeitschaltuhr angezeigt und das im OBELISK top2 gespeicherte Programm ist aktiv.
- Seite 88 PC-Software OBELISK top2/3 9 PC-Software OBELISK top2/3 Im Download-Bereich der Theben Homepage www.theben.de steht die PC-Software OBELISK top2/3 kostenfrei zum Download bereit. Mit der Software OBELISK top2/3 kann man am PC die Schaltprogramme für die Zeitschaltuhren komfortabel erstellen, die Programme als Projekt speichern und über die Speicherkarte OBELISK top2 in die Zeitschaltuhren übertragen.
- Seite 89 PC-Software OBELISK top2/3 9.1 Sprach-OBELISK • In der Zeitschaltuhr erfolgt die Bedienerführung durch Texteinblendungen in der Textzeile. Pro Artikelnummer stehen 5 verschiedene Sprachen in der Zeitschaltuhr zur Auswahl. • Mit Hilfe der Software OBELISK top2/3 lässt sich ein Sprach-OBELISK erstellen. In der Software sind die Textdaten von 30 verschiedenen Sprachen hinterlegt.
- Seite 90 PC-Software OBELISK top2/3 9.2 Was überträgt der normale Programm-OBELISK? • Der Programm-OBELISK der Zeitschaltuhren SELEKTA top2 kann nur die gespeicherten Schaltprogramme (Schaltzeit, Astrozeiten, Sonderprogramme) übertragen. • Nicht übertragen werden: Ferienprogramm, Konfiguration der Sprache, Betriebsstundenzähler, Externe Eingänge, LCD-Beleuchtungs-Einstellung, Datumsformat, Sommer-Winter-Regel, usw. Handbuch SELEKTA top2_SELEKTA top3...
- Seite 91 BLE-Bluetooth OBELISK top3 10 BLE-Bluetooth OBELISK top3 Aufwärtskompatibel von top2 auf top3: Das top2-Zubehör kann bei top3-Geräten wiederver- wendet werden, d. h. einfacher Geräteaustausch dank identischer Klemmenbelegung. Auslesen und Übertragen von top2-Programmen auf top3 per Bluetooth OBELISK top3 oder OBELISK top2 ist möglich.
- Seite 92 App OBELISK top3 11 App OBELISK top3 Mit der neuen Geräte-Generation top3 ist es möglich, die Geräte per App über mobile Endgeräte (Smartphone und Tablet) zu programmieren bzw. zu steuern. Neben der Übertragung von Schaltprogrammen kann man auch direkte Schalt- oder Konfigurationsbefehle an das Gerät senden.
- Seite 93 App OBELISK top3 11.3.1 Sprache Auswahl der Sprache der App-Benutzeroberfläche. Es stehen die folgenden Sprachen zur Verfügung: • Deutsch • Englisch • Französisch • Italienisch • Spanisch • Portugiesisch • Niederländisch • Schwedisch • Dänisch • Finnisch • Norwegisch • Hebräisch •...
- Seite 94 App OBELISK top3 11.3.4 Vibration/Systemtöne Die App gibt dem Nutzer per Vibration oder Hinweis-Tönen Rückmeldungen (z. B. erfolgreiche Daten-Übertragung, kein Bluetooth-Gerät gefunden, etc.). Wünscht der Nutzer kein Feedback, kann dies deaktiviert werden. 11.4 Online-Hilfe Hier finden Sie die FAQs zu OBELISK top3, Support, Downloads etc. 11.5 Info Es werden App-spezifische Daten angezeigt: •...
- Seite 95 Schritt der Gerätetyp ausgewählt werden. Es stehen die folgenden Gerätetypen zur Auswahl: top2: SELEKTA 170 top2, SELEKTA 171 top2 RC – Astro- und Wochenprogramm (1 Kanal) SELEKTA 172 top2 – Astro- und Wochenprogramm (2 Kanäle) top3: SELEKTA 170 top3, SELEKTA 171 top3 RC –...
- Seite 96 App OBELISK top3 11.6.2 Schaltzeiten programmieren in der Listenansicht In der Listenansicht werden alle bestehenden Schaltzeiten tabellarisch in einer Liste angezeigt. In der Listenansicht werden die wichtigsten Daten zu den Schaltzeiten angezeigt (Typ > Ein/Aus, Schaltzeit, Wochentage, an denen die Schaltzeit gültig ist). Mit einem Klick auf eine Schaltzeit erfolgt der Wechsel in den Bearbeitungsmodus (Bearbeitung einer Schaltzeit).
- Seite 97 App OBELISK top3 Beispiel: Projekt – Wochenprogramm (Schaltzeiten) einstellen Das Projekt besteht aus dem Programm (Schaltzeiten von z. B. Mo.-Fr.8:00 Uhr Ein und 20:00 Uhr Aus) und den Geräte-Einstellungen. Alle Daten (Programm + Geräte-Einstellungen = Projekt) können gleichzeitig übertragen werden. Ebenso ist es auch möglich, nur das Programm oder nur die Einstellungen zu übertragen.
- Seite 98 App OBELISK top3 Listenansicht (Smartphone): Grafische Ansicht (Smartphone) – optional: Die folgenden Geräte-Parameter sind als Auswahlfelder verfügbar: • Zeitformat 12 h 24 h • Datumsformat 31.12.00 12/31/00 00-12-31 • Erster Tag der Woche Montag Dienstag Mittwoch Donnerstag Freitag Samstag Sonntag •...
- Seite 99 App OBELISK top3 Die Funktionen (Screens) kopieren, einfügen und löschen sind identisch mit den Zeitschaltuhren. Schaltzeiten sind hier mit Startzeitpunkt und „Dauer bis“ definiert (Schaltzeitpaare). Die interne Sortierung erfolgt nur nach dem Startzeitpunkt. Eine Auswahl mehrerer Wochentage (Bildung von Wochentagsblock) ist nur möglich, wenn die Dauer kürzer als 24 Stunden ist.
- Seite 100 App OBELISK top3 11.6.3 Schaltzeiten kopieren Über das Icon können eine oder mehrere Schaltzeiten der Liste kopiert werden. Hierzu erscheinen vor jeder Schaltzeit ein Auswahlfeld in der Liste sowie ein Feld oberhalb der Liste „Alles auswählen“ (alle Schaltzeiten der Liste werden ausgewählt). Die ausgewählten Schaltzeiten befinden sich nun im Zwischenspeicher und können über das Icon „Einfügen“...
- Seite 101 App OBELISK top3 11.6.5 Schaltzeiten von der App auf die Zeitschaltuhr übertragen Mit einem Klick auf das orangefarbene Pfeil-Symbol wird eine Übertragung gestartet und alle per BLE verfügbaren Geräte in der Umgebung gesucht. In der Liste erscheinen alle gefundenen Geräte (Geräte mit gestecktem Bluetooth-Stick). Es werden der Geräte-Typ sowie die Seriennummer (die letzten 4 Ziffern fett) des Gerätes angezeigt.
- Seite 102 App OBELISK top3 Ist der Gerätetyp passend, wird die Verbindung hergestellt und das Programm (Schaltzeiten) bzw. Projekt übertragen. Handbuch SELEKTA top2_SELEKTA top3...
- Seite 103 App OBELISK top3 11.6.6 Schaltzeiten von der Zeitschaltuhr in die App übertragen Über den Menüpunkt „Daten empfangen“ kann ein Projekt von einem Gerät in die App übertragen werden. Es werden alle in der Umgebung per Bluetooth verfügbaren Geräte gesucht und in einer Liste angezeigt.
- Seite 104 Die Projektdatei kann z. B. auf einem PC archiviert oder in der PC-Software OBELISK top2/3 weiterbearbeitet werden. Hierzu muss die Projektdatei im Theben-spezifischen OT2-Format gespeichert werden. Die Spezifikation für das OT2-Dateiformat wird von der Theben AG zur Verfügung gestellt. Handbuch SELEKTA top2_SELEKTA top3...
- Seite 105 App OBELISK top3 11.6.12 Projekte aus E-Mail-Anhang in App importieren/öffnen (fürs iPhone) Eine bestehende Projektdatei (OT2) soll aus einem E-Mail-Anhang in die App importiert bzw. geöffnet werden. Der Nutzer kann z. B. eine bestehende Projektdatei am PC erstellen und diese per E-Mail auf das Mobilgerät senden.
- Seite 106 App OBELISK top3 11.6.13 Direktbefehle Neben der Übertragung von Projekten ist es auch möglich, Direktbefehle (Schalt- und Datenbefehle) per BLE an die Geräte zu senden. Über einen Klick auf das Icon „Direktzugriff“ werden alle in der Umgebung per Bluetooth verfügbaren Geräte gesucht und in einer Liste angezeigt. Nach Auswahl des gewünschten Geräts wird die Verbindung hergestellt und der aktuelle Systemstatus des Geräts dargestellt.
- Seite 107 App OBELISK top3 11.6.14 Uhrzeit und Datum an die Zeitschaltuhr senden Mit dieser Funktion kann die Uhrzeit der Zeitschaltuhr mit Hilfe der App per Bluetooth korrigiert bzw. geändert werden. Hierzu stehen zwei Möglichkeiten zur Verfügung: Es wird die Uhrzeit und das Datum des Mobilgeräts (Systemzeit) auf die Zeitschaltuhr übertragen.
- Seite 108 App OBELISK top3 Dauer Ein/Aus Das Schaltprogramm in der Zeitschaltuhr wird deaktiviert und der ausgewählte Kanal ist permanent EIN oder AUS. Wird die Dauerschaltung deaktiviert, führt die Zeitschaltuhr wieder das programmierte Schaltprogramm aus. 11.6.17 Ferienprogramm eingeben/löschen Das Ferienprogramm kann über diese Funktion manuell eingegeben oder gelöscht werden. Ein Ferienprogramm ist für einen definierten Datumsbereich aktiv und wird über die folgenden Parameter definiert.
- Seite 109 App OBELISK top3 11.6.19 Anwendungsbeispiel für die Programmierung mit der App Eine Zeitschaltuhr mit Astro- und Wochenprogramm SELEKTA 174 top3 soll so programmiert werden, dass ein Kaffeeautomat morgens ein und am Abend wieder ausgeschaltet wird. Mit dem „+“-Symbol wird ein neues Projekt erstellt. In diesem Zwischenmenü wird der Projektname (in diesem Fall heißt das Projekt „Projekt Handbuch 2“) festgelegt und das entsprechende Gerät gewählt.
- Seite 110 App OBELISK top3 Wochentage und Uhrzeit. Dies definiert die Einschaltzeiten. Anschließend wiederholt man den Vorgang mit „Aus“ (für Ausschaltzeiten). Mit der Funktion „Auswählen“ können mehrere Felder ausgewählt werden. Daraufhin erscheint ein Zwischenfenster, in dem man zwischen den Funktionen „Kopieren“, „Einfügen“, „Bearbeiten“ und „Löschen“ wählen kann. Sind die gewünschten Wochenzeiten nur ungefähr eingestellt, kann man diese über das Listenzeichen „...
- Seite 111 App OBELISK top3 lässt sich die Zeitschaltuhr in Zukunft auch von Dritten mit der App verbinden, ohne dass die Zeitschaltuhr benötigt wird. Dies kann hilfreich sein, wenn die Zeitschaltuhr unzugänglich ist. Schritt 6 muss nur bei Erstinbetriebnahme vollzogen werden. Ist die App einmal mit dem Gerät verbunden, werden die Projekte ganz einfach über die „Senden-Funktion “...
- Seite 112 Anwendungsbeispiele 12 Anwendungsbeispiele 12.1 Beleuchtung von Werbeschildern und Leuchtreklame Um deutlich erkennbar zu sein und die Aufmerksamkeit auf sich zu ziehen, sollen Werbetafeln auch nachts beleuchtet sein. Die SELEKTA top2/top3 sorgt für eine automatische Beleuchtungs- steuerung von Firmenlogos, Leuchtreklame und Hinweistafeln. Damit die Werbetafeln gut sichtbar sind, können sie bereits 1 Stunde vor Sonnenuntergang (Offset –60 Minuten) beleuchtet werden.
- Seite 113 PIN ist aktiviert; falscher OBELISK top2; Zeitschaltuhr befindet sich nicht im Automode. Lösung: Auf KEIN PIN stellen. Wenn die PIN-Nummer vergessen wurde, an die Theben Hotline wenden. In den Automode zurückkehren mit Taste ESC. Problem/Fehlverhalten: „Wenn OBELISK top2 gesteckt ist, funktionieren die zwei linken Tasten nicht.“...
- Seite 114 Kontakt 14 Kontakt Theben AG Hohenbergstr. 32 72401 Haigerloch DEUTSCHLAND Tel. +49 7474 692-0 Fax +49 7474 692-150 Hotline Tel. +49 7474 692-369 hotline@theben.de Addresses, telephone numbers etc. www.theben.de Handbuch SELEKTA top2_SELEKTA top3...
