SELEKTA
SELEKTA 170 top2
170 0 100
Montage- und
Bedienungsanleitung

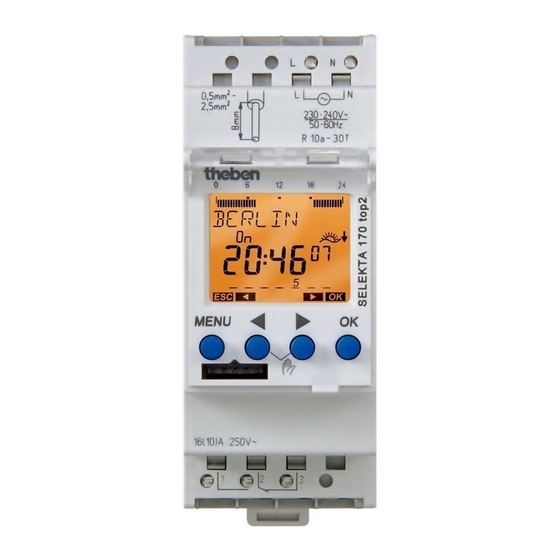

Digitale astronomische Schaltuhr
D
GB
F
I
E
NL
N
S
TR
FIN
L
N
2
0,5mm -
2
2,5mm
230-240V~
50-60Hz
R 10a -30T
0
6
12
18
24
MENU
OK
16(10)A 250V~
1
2
3
SELEKTA 170 top2

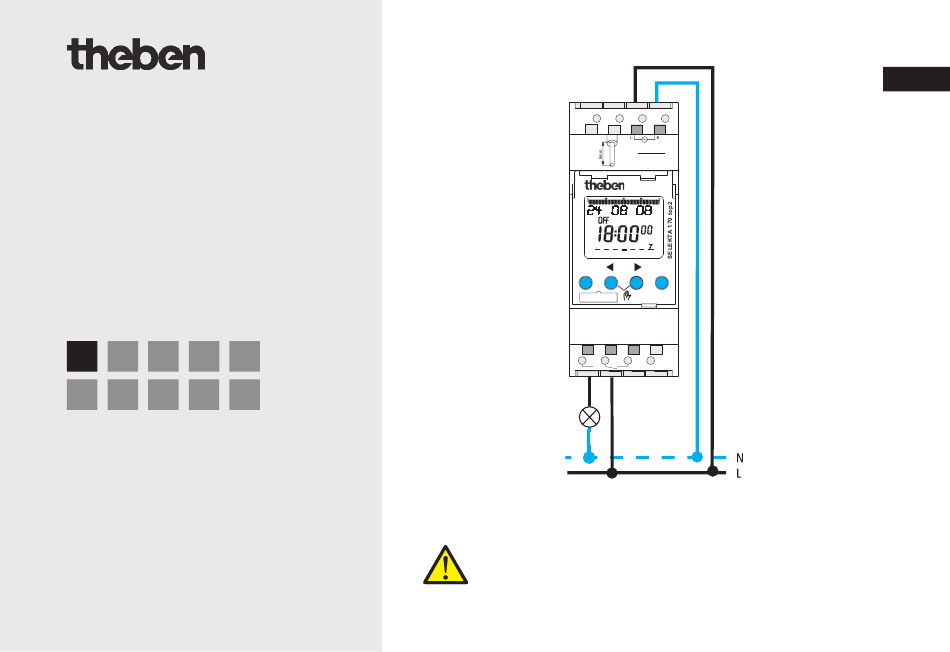

Korrekter Anschluss zur einwandfreien Funktion der Nulldurchgangs-
schaltung erforderlich (siehe Anschlussbild)!
309 081 03
D
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Theben SELEKTA
Inhaltszusammenfassung für Theben SELEKTA
- Seite 1 309 081 03 SELEKTA SELEKTA 170 top2 0,5mm - 2,5mm 230-240V~ 50-60Hz 170 0 100 R 10a -30T Montage- und Bedienungsanleitung MENU Digitale astronomische Schaltuhr 16(10)A 250V~ SELEKTA 170 top2 Korrekter Anschluss zur einwandfreien Funktion der Nulldurchgangs- schaltung erforderlich (siehe Anschlussbild)!
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Grundlegende Sicherheitshinweise Display und Tasten/Bedienprinzip Übersicht Menüführung Anschluss/Montage Erstinbetriebnahme Menüpunkt ASTRO Astrozeiten, Gesamtsimulation, Offset, Astromode, Position Position ändern Menüpunkt PROGRAMM Schaltzeit programmieren Menüpunkt MANUELL Hand- und Dauerschaltung Menüpunkt OPTIONEN PIN-Code Betriebstundenzähler Speicherkarte OBELISK top2 Technische Daten Serviceadresse/Hotline... -
Seite 3: Grundlegende Sicherheitshinweise
Grundlegende Sicherheitshinweise WARNUNG Lebensgefahr durch elektrischen Schlag oder Brand! Montage ausschließlich von Elektrofachkraft durchführen lassen! • Das Gerät ist für die Montage auf DIN-Hutschienen vorgesehen (nach EN 60715) • entspricht Typ 1 BSTU nach IEC/EN 60730-2-7 • Gangreserve (10 Jahre) verringert sich bei gesteckter Speicherkarte (im Batteriebetrieb) •... -
Seite 4: Display Und Tasten/Bedienprinzip
Display und Tasten Bedienprinzip Programmierte 1. Textzeile lesen EIN-Zeiten Blinkender Text/Symbol Anzeige Sonnenauf- stellt Frage dar Datumsanzeige gang/-untergang Zeitanzeige Kanalzustand ON = Ein Wochentage von 1 – 7 2. Entscheidung treffen OFF = Aus Anzeige der aktiven Tasten mit der jeweiligen Funktion bbbb NEIN Bestätigung... -
Seite 5: Übersicht Menüführung
Übersicht Menüführung ENDE 19 10 08 ASTRO PROGRAMM ZEIT/DAT MANUELL OPTIONEN 9:40 BETRIEBS- ASTRO- UHRZEIT DAUER EIN STD-ZAEHLER ZEITEN ABFRAGEN DAUER AUS GESAMT DATUM LCD-BE- SIMULATION LEUCHTUNG OFFSET SO--WI HAND EIN SPRACHE AENDERN WOCHENTAG ASTRO- LOESCHEN TIMER... -
Seite 6: Anschluss/Montage
Anschluss/Montage WARNUNG Lebensgefahr durch elektrischen Schlag! Montage ausschließlich durch Elektrofachkraft! Spannung freischalten! Benachbarte, unter Spannung stehende Teile abdecken oder abschranken. Gegen Wiedereinschalten sichern! Leitung 45° Spannungsfreiheit prüfen! Erden und kurzschließen! DuoFix Steck- ® klemme Leitung anschließen ... -
Seite 7: Erstinbetriebnahme
Erstinbetriebnahme Sprache, Land, Stadt, Datum, Zeit sowie Sommer-/ Winterzeitregel (SO-WI) einstellen Beliebige Taste drücken und Anzeigen im Display folgen (siehe Bild). DEUTSCH PROGRAMME STUTTGART LAND DEUTSCH- DATUMS- BEHALTEN LAND FORMAT ENGLISH PROGRAMME KOORDI ESPANA JAHR BERLIN LOESCHEN... -
Seite 8: Menü Astro
Menü ASTRO • Astromode – Abends-Ein, morgens-Aus Bei Sonnenuntergang wird eingeschaltet, bei Im Menü ASTRO können Astrozeiten, Gesamt- Sonnenaufgang wird ausgeschaltet simulation, Offset, Astromode sowie Position (Beispiel: Straßenbeleuchtung) (Ortsangaben) abgefragt oder verändert wer- – Abends-Aus, morgens-Ein den. Bei Sonnenuntergang wird ausgeschaltet, bei Sonnnenaufgang wird eingeschaltet •... -
Seite 9: Astrozeiten, Gesamtsimulation, Offset, Astromode, Position
Position ändern z. B. ein anderes Land, eine andere Stadt eingeben MENU drücken (siehe Bild). ASTRO ASTRO- ZEITEN GESAMT SIMULATION OFFSET ASTRO- MODE POSITION LAND FRANCE AJACCIO ENDE BAYONNE KOORDI ESPANA NATEN ESTONIA BORDEAUX DEUTSCH BREST LAND CAEN... -
Seite 10: Schaltzeit Programmieren
Schaltzeit programmieren Eine Schaltzeit besteht immer aus Startzeitpunkt und Endzeitpunkt (DAUER BIS). (z. B. Nachtausschaltung am Montag PROGRAMM FREI 56 23:00 – 05:00 Uhr) ABFRAGEN oder NACHT-AUS- TAG-EIN- SCHALTUNG SCHALTUNG AENDERN STUNDE MENU drücken (siehe Bild). LOESCHEN Startzeitpunkt MINUTE GESAMT-... -
Seite 11: Hand- Und Dauerschaltung
Hand- und Dauerschaltung Die Hand- und Dauerschaltung kann menü- Handschaltung geführt in MANUELL oder (in der Automatik- Umkehrung des Kanalzustandes bis zur näch- Anzeige) per Tastenkombination (siehe Bild) sten automatischen bzw. programmierten eingestellt werden. Schaltung. Dauerschaltung Kanal Solange eine Dauerschaltung (Ein oder Aus) aktiviert ist, wirken die programmierten Aktivieren Handschaltung Schaltzeiten nicht. -
Seite 12: Pin-Code
PIN-Code Der PIN-Code wird menügeführt in OPTIONEN OPTIONEN eingestellt. Wenn Sie den PIN vergessen haben, BETRIEBS- rufen Sie die Theben-Hotline an. STD-ZAEHLER LCD-BE- LEUCHTUNG Betriebsstundenzähler SPRACHE Die Betriebsstunden des Kanals (Relais) werden OHNE PIN im Menü OPTIONEN angezeigt und gelöscht. -
Seite 13: Speicherkarte Obelisk Top2
Speicherkarte OBELISK top2 KOPIERE PROGRAMM OBELISK KOPIEREN UHR KOPIERE UHR ALLE DATEN Speicherkarte verwenden OBELISK KOPIEREN START ENDE Speicherkarte in die Schaltuhr stecken. OBELISK- PROGRAMM Gespeicherte Schaltzeiten abfragen, in die Schaltuhr ein-/auslesen oder Obeliskprogramm starten. Kopieren OBELISK ... - Seite 14 0,2 W (SELEKTA 170 + SELEKTA 172 top2 24 V); 0,8 W (SELEKTA 171 top2 RC 24 V) Eigenverbrauch typ.: 0,6 W (SELEKTA 170 top2 24 V), 1,2 W (SELEKTA 171 top2 RC 24 V); 0,5mm - 0,5mm - 2,5mm...
-
Seite 15: Technische Daten
Serviceadresse/Hotline Zum Schalten von SELV (Sicherheitskleinspannung) geeignet Serviceadresse Schaltleistung: 16 A/250 V~ cos ϕ = 1 Theben AG Schaltleistung: 10 A/250 V~ cos ϕ = 0,6 Hohenbergstr. 32 Schaltleistung min.: 10 mA/230 V AC 72401 Haigerloch 100 mA/12 V AC/DC DEUTSCHLAND Glühlampenlast:...
