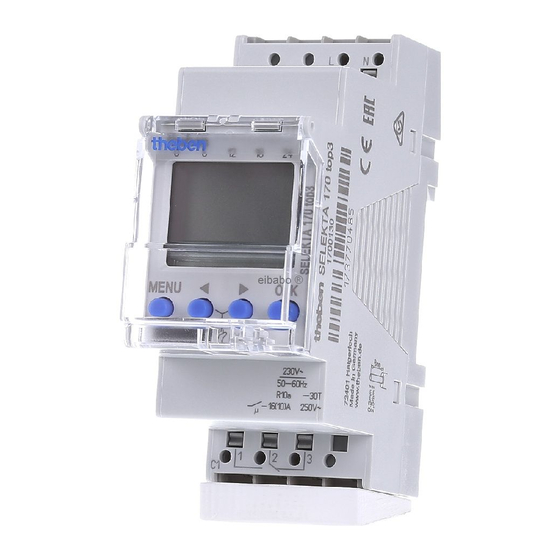

Theben SELEKTA 170 top3 Bedienungsanleitung

Astro-Zeitschaltuhr
DE
SELEKTA 170 top3
1700130
SELEKTA 174 top3
1740130
1. Grundlegende Sicherheitshinweise
WARNUNG
Lebensgefahr durch elektrischen Schlag oder Brand!
Montage ausschließlich von Elektrofachkraft
¾ ¾
durchführen lassen!
•
Das Gerät ist für die Montage auf DIN-Hutschienen vor-
gesehen (nach EN 60715)
•
Gangreserve (10 Jahre) verringert sich bei gestecktem
Bluetooth OBELISK top3 (im Batteriebetrieb)
•
Das Gerät entspricht Typ 1 STU nach IEC/EN 60730-2-7
2. Bestimmungsgemäße Verwendung
•
Die astronomische Schaltuhr wird z. B. verwendet für
Beleuchtungsanlagen (Straßen, Außentreppen, Schau-
fenster, Eingänge etc.
•
Verwendung nur in geschlossenen, trockenen Räumen
!
Nicht verwenden an Schutzeinrichtungen, wie z. B.
Fluchttüren, Brandschutzeinrichtungen etc.
Entsorgung
Gerät umweltgerecht entsorgen
†
¾
3. Montage und Anschluss
WARNUNG
Lebensgefahr durch elektrischen Schlag oder Brand!
Montage ausschließlich von Elektrofachkraft
¾ ¾
durchführen lassen!
Zeitschaltuhr montieren
307304
click
Leitung 45°
!
Tiefe des Schaltschranks prüfen bei gestecktem OBELISK
top3. Die Tiefe muss > 94 mm betragen.
Auf DIN-Hutschiene montieren (nach EN 60715)
† ¾
Spannung freischalten
† ¾
Gegen Wiedereinschalten sichern
† ¾
Spannungsfreiheit prüfen
†
¾
Erden und kurzschließen
†
¾
Benachbarte, unter Spannung stehende Teile abdecken
†
¾
oder abschranken
Leitung anschließen
SELEKTA 170 top3
L N
C1
1 2 3
DuoFix
Federsteckklemme
Prüfabgriff
Federsteck-
klemmenöffner
Bluetooth
OBELISK top3
(9070130)
SELEKTA 174 top3
4 5 6 L
C2
C1
1 2 3
N
L
L
N
N
L
L
1
